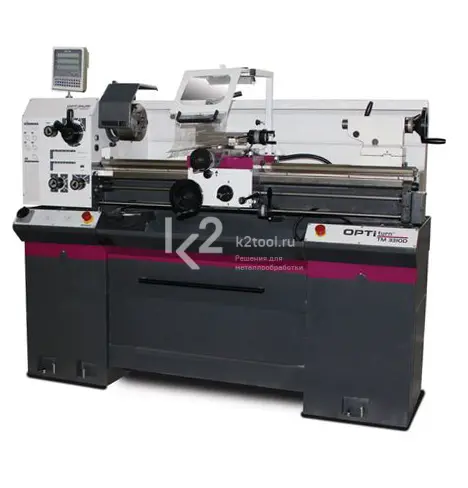

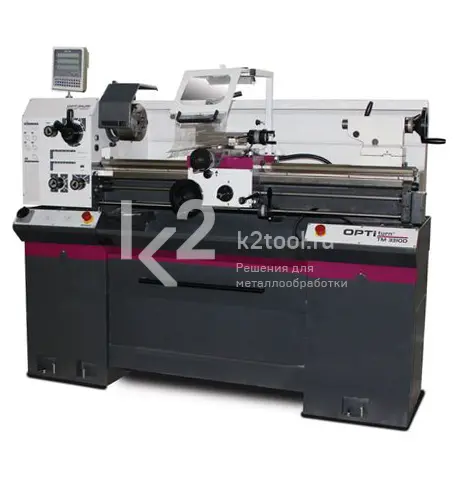

Модель TM 3310 — токарный станок повышенной мощности и простой в использовании.
Особенности
- Закаленная и отшлифованная направляющая по оси Z.
- Полностью соответствует стандартам EN ISO13849 и EN23125.
- Конус шпинделя DIN ISO 702-2 No. 4.
- Гарантированное значение радиального биения конца шпинделя менее 0,015 мм.
- Безопасное напряжение 24 В.
- Плавный ход механизма подачи, благодаря шлифованным зубчатым колесам, работающим в масляной ванне.

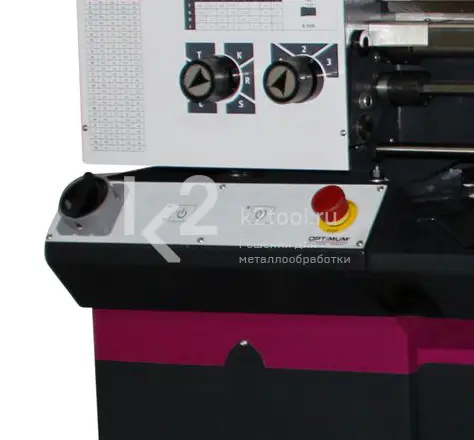

- Кнопка аварийной остановки расположена по обе стороны станка.
- Главный шпиндель из закаленного металла на регулируемых прецизионных конических роликовых подшипниках.
- Маховики на направляющей с регулируемой шкалой точного измерения 0,04 / 0,02 мм.
- Четырехпозиционный стальной резцедержатель.
- Правое/левое вращение, переключаемое на каретке.
- Возможность продольной или поперечной подачи.
- Станина изготовлена из прочной стальной конструкции.
- Защитный выключатель двигателя.
- Главный двигатель с электрическим тормозом.
Технические характеристики
| Параметры сети | 1,5 кВт, 400 В (3-х фазный), 50 Гц |
| РМЦ | 1000 мм |
| Макс. Ø обработки над станиной | 330 мм |
| Диаметр обработки над направляющими | 216 мм |
| Диапазон продольной подачи | 0,02-0,4 мм/об |
| Количество продольных подач | 24 |
| Диапазон поперечных подач | 0,01-0,2 мм/об |
| Количество поперечных подач | 32 |
| Пределы шага нарезаемых метрических резьб | 0,4-10 мм/об |
| Количество шагов (метрические резьбы) | 29 |
| Пределы шага нарезаемых дюймовых резьб | 56-4 ниток на дюйм |
| Диапазон оборотов (скоростей) | 65-2000 об/мин |
| Количество передач (скоростей) | 9 |
| Диаметр сквозного отверстия в шпинделе | 38 мм |
| Конус шпинделя | КМ 5 |
| Размер державки инструмента (резца) | 16 мм |
| Конус пиноли задней бабки | КМ 3 |
| Перемещение пиноли задней бабки | 100 мм |
| Диаметр отверстия в задней бабке | 38 мм |
| Ход по оси Х | 90 мм |
| Ход по оси Z | 168 мм |
| Высота центров | 165 мм |

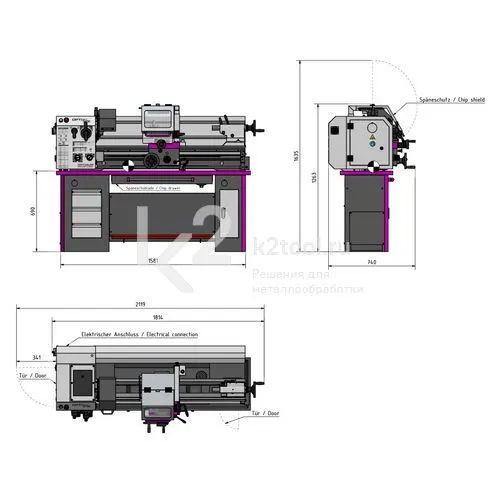

| Габариты | 1760×745×1320 мм |
| Масса | 469 кг |
Комплект поставки

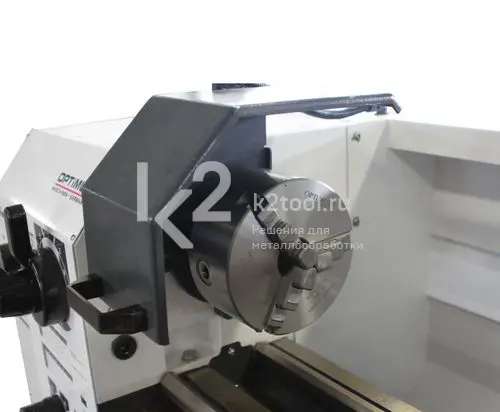

- 3-х кулачковый патрон 160 мм.

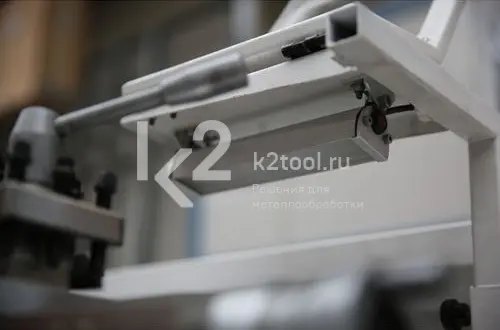

- Светодиодное освещение станка.
- Шпиндель КМ 3 и КМ 5.
- Неподвижный центрирующий наконечник KМ 3.
- Четырехгранный стальной держатель 16 мм.
- Комплект сменных шестерен.

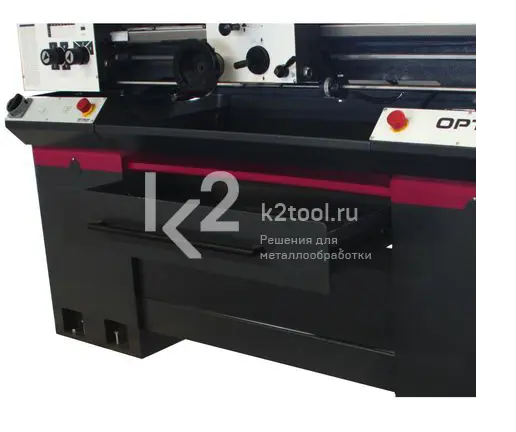

- Основание станка.
- Заправка качественным маслом (одноразово при покупке).
- Рабочий инструмент.
