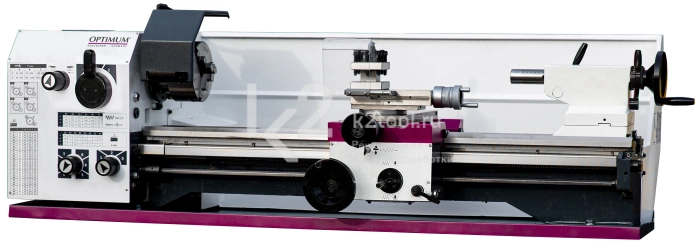

Патронно-центровой токарный станок OPTIturn TM 3310V с устройством цифровой индикации DPA 32-3 подходит для изготовления небольших деталей приборов, машин и механизмов.
Особенности
- Прочная стальная конструкция основания станка.
- Ходовой винт предназначен для нарезания резьбы или точения с автоматической продольной и поперечной подачей.
- Редуктор с зубчатой передачей и закруглёнными зубьями шестерён помещен в масляную ванну для плавного и бесшумного хода работы.
- Закаленный главный шпиндель с радиальным биением ≤ 0,015 мм установлен на конических роликовых подшипниках.
- Направляющая оси Z закалена и отшлифована.
- Маховики каретки регулируются по шкале с ценой деления 0,04 мм / 0,02 мм.
- Устройство цифровой индикации с мембранной водонепроницаемой клавиатурой и светодиодным дисплеем оснащено сенсорным датчиком для определения скорости вращения шпинделя.
- Главный двигатель с электрическим тормозом и защитным выключателем производит мало шума благодаря высокой частоте импульсов.
- В инверторный привод встроен фильтр электромагнитной совместимости (EMC) для уменьшения электромагнитных помех.
- Электронная система постоянной подачи тока 24 В оснащена ограничителем короткого замыкания (FCL) для безопасной и бесперебойной работы при внезапных скачках нагрузки.
- Маховики каретки и двухканальный переключатель направления движения протестированы в соответствии со стандартом EN 23125.
- Выключатель с расчетом жизненного цикла протестирован в соответствии со стандартом EN ISO 13849.
Панель управления с двумя ударными аварийными выключателями.
DPA 32-3 с функцией CSS и семью ячейками памяти для настройки инструментов.
Технические характеристики
| Продольная подача | 0,02-0,4 мм/об |
| Кол-во подач | 24 |
| Поперечная подача | 0,01-0,2 мм/об |
| Кол-во подач | 32 |
| Нарезание метрической резьбы | 0,4-10 мм/об |
| Кол-во шагов | 29 |
| Нарезание дюймовой резьбы | 4-56 ниток/дюйм |
| Кол-во шагов | 29 |
| Конус шпинделя | КМ5 |
| Патрон шпинделя | Camlock DIN ISO 702-2 № 4 |
| Диаметр сквозного отверстия шпинделя | 38 мм |
| Макс. высота патрона держателя инструмента | 16 мм |
| Конус пиноли | МК3 |
| Диаметр пиноли | 38 мм |
| Ход пиноли | 100 мм |
| Перемещение верхнего суппорта | 90 мм |
| Перемещение поперечного суппорта | 168 мм |
| Перемещение каретки | 850 мм |
| Высота центров | 165 мм |
| Макс. ширина рабочей зоны | 1000 мм |
| Макс. диаметр над станиной | 330 мм |
| Макс. диаметр над верхней направляющей | 216 мм |
| Ширина станины | 260 мм |
| Регулировка скорости | Электронная |
| Кол-во скоростей | 6 |
| Частота вращения | 14-2800 об/мин |
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 1500 Вт |
| Габариты | 1760×745×590 мм |
| Масса | 470 кг |
Комплектация
- Настольный токарный станок OPTIturn TU 3310V.
- Трёхкулачковый токарный патрон ∅ 160 мм № 4.
- Упорный центрирующий конус МК3.
- Переходная втулка МК5 / МК3.
- Четырехсторонний держатель инструмента 16 мм.
- Комплект сменных шестерен для нарезания резьбы.
- Основание станка.
- Первичная заправка станка качественным маслом.
- Рабочий инструмент.
