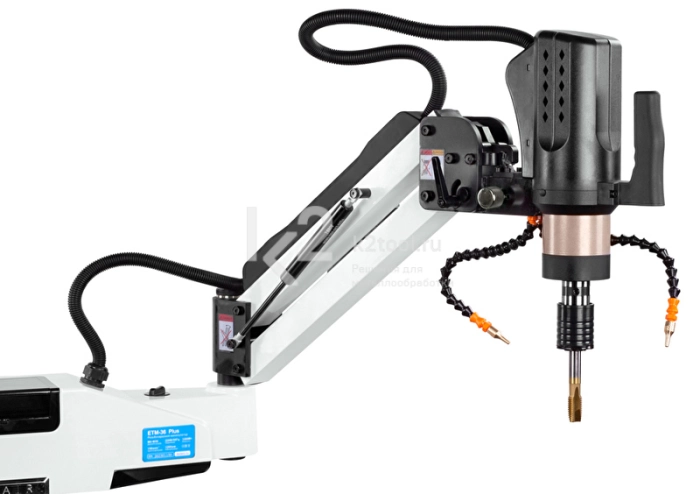

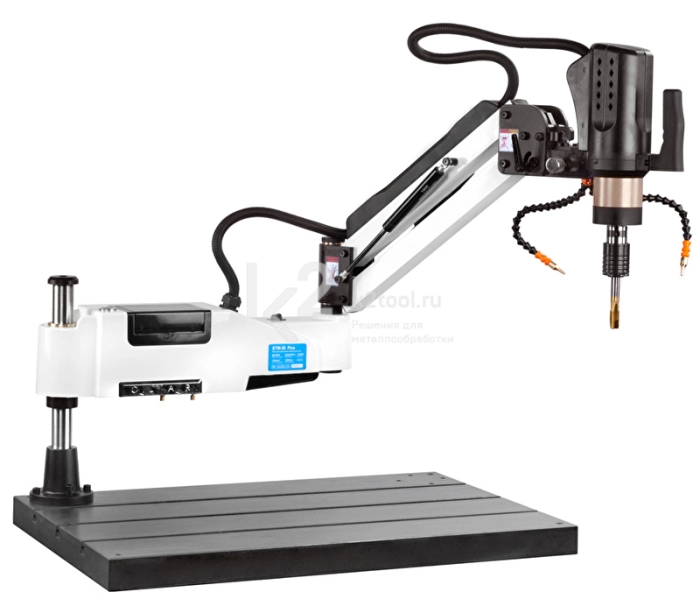

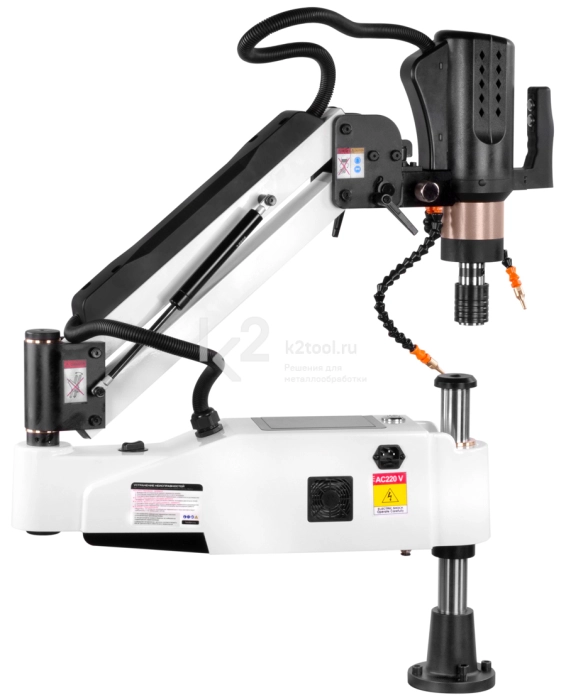

Резьбонарезной станок ETM-36 Plus — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.
Используется для нарезания резьбы до М36 с помощью метчиков в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ и автоматическим удалением стружки. Для подключения системы требуется компрессор с давлением 6-8 бар — рекомендуем поршневой безмасляный компрессор TC‑BL DC990AD‑10L.
Особенности
- Автоматическая система подачи СОЖ с возможностью программирования временных интервалов.
- Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
- Возможно нарезание метрической и дюймовой резьбы.
- Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки.
- Быстрая смена резьбонарезной головки.
- Подача сжатого воздуха при возвращении метчика в исходное положение сокращает износ инструмента.
- Эффективное удаление стружки по время процесса обеспечивает высокую точность нарезания резьбы.
- Управление серводвигателем как в ручном, так и в автоматическом режимах.
- В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
- Настройка одновременной работы компрессора для выдувания обрезков и системы СОЖ.
- Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
- Универсальное расположение поворотной консоли.
- Сокращение времени нарезки резьбы в 5-10 раз.

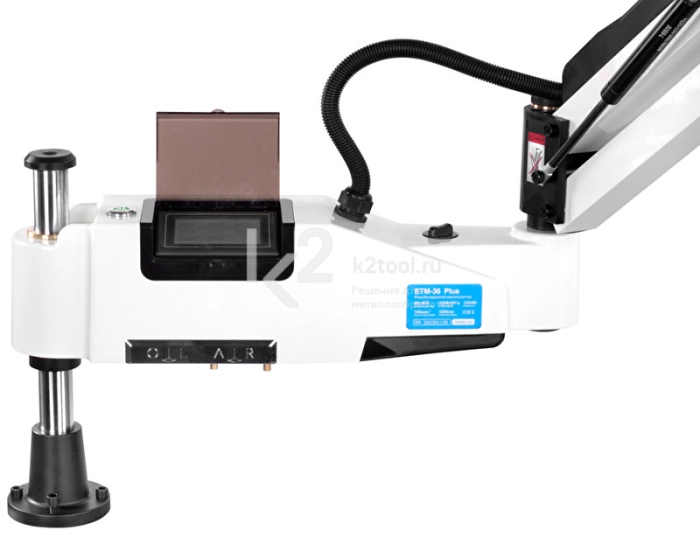

- Блок управления с сенсорным экраном.
- Может дополнительно оснащаться втулками для плашек, что позволяет нарезать наружную резьбу.
- Расширить диапазон нарезаемой резьбы можно при помощи дополнительных резьбонарезных головок.
Технические характеристики
| Источник питания | 220 В, 50 Гц |
| Размер нарезаемой резьбы | до М36 |
| Макс. частота вращения | 0-156 об/мин |
| Мощность привода | 1200 Вт |
| Рабочий радиус | 1200 мм |
| Мин. радиус | 350 мм |
| Давление воздуха | 6-8 кг/см2 |
| Тип патрона | GTM24 |
| Масса | 50 кг |
Комплект поставки
- Манипулятор резьбонарезной ETM-36 Plus.
- Инструкция по эксплуатации.
- Стойка.
- Винт крепления стойки, 4 шт.
- Кабель питания.

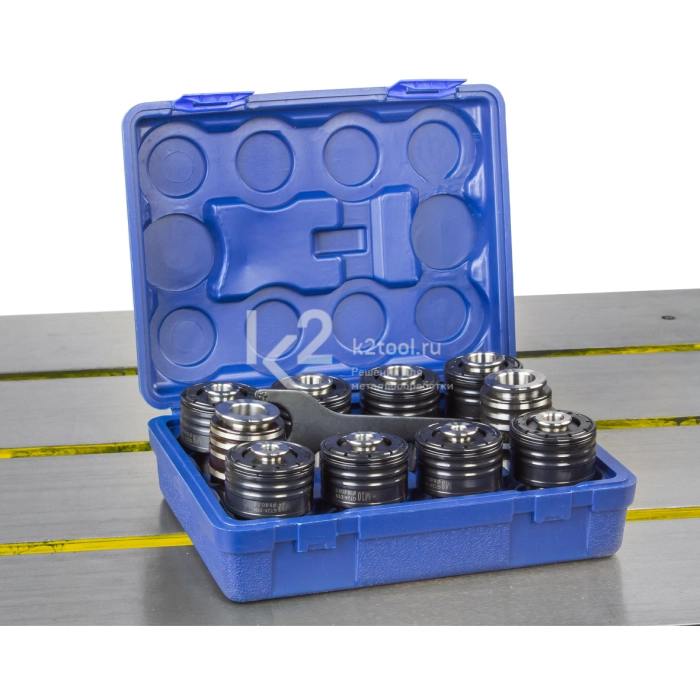

- Набор резьбонарезных головок GTM24 для метчиков (DIN 371: М5/М6, М8, М10; DIN 376: М12, М14, М16, М18, М20, M22-24, М27, М30, М33, М36 с ключом).
