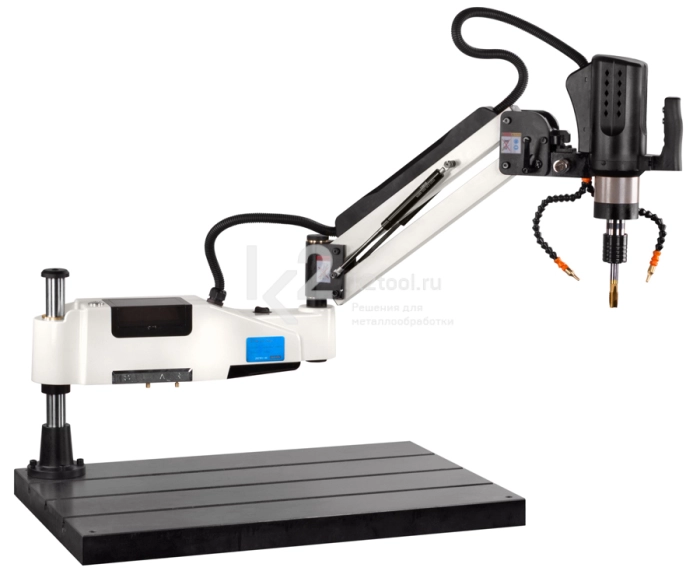

Электрический резьбонарезной манипулятор ETM-24 Plus

Электрический резьбонарезной манипулятор ETM-24 Plus

Heden

Автоматическая подача СОЖ и удаление стружки.

  • Макс. резьба: M24.
  • Рабочий радиус: 1200 мм.
  • Посадка: GTM24.
  • Частота вращения: 0-200 об/мин.
Цена с НДС
178 583 ₽
В наличии на складе
Самовывоз со склада
Бесплатно
Транспортная компания
По всей России



Резьбонарезной станок ETM-24 Plus — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.

Используется для нарезания резьбы до М24 с помощью метчиков в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ и автоматическим удалением стружки. Для подключения системы требуется компрессор с давлением 6-8 бар.

Особенности

  • Автоматическая система подачи СОЖ с возможностью программирования временных интервалов.
  • Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
  • Возможно нарезание метрической и дюймовой резьбы.
  • Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки.
  • Быстрая смена резьбонарезной головки.
  • Подача сжатого воздуха при возвращении метчика в исходное положение сокращает износ инструмента.
  • Эффективное удаление стружки по время процесса обеспечивает высокую точность нарезания резьбы.
  • Управление серводвигателем как в ручном, так и в автоматическом режимах.
  • В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
  • Настройка одновременной работы компрессора для выдувания обрезков и системы СОЖ.
  • Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
  • Универсальное расположение поворотной консоли.
  • Сокращение времени нарезки резьбы в 5-10 раз.
  • Блок управления с сенсорным экраном.
  • Может дополнительно оснащаться втулками для плашек, что позволяет нарезать наружную резьбу.
  • Расширить диапазон нарезаемой резьбы можно при помощи дополнительных резьбонарезных головок.

Технические характеристики

Источник питания 220 В, 50 Гц
Размер нарезаемой резьбы до М24
Макс. частота вращения 0-200 об/мин
Мощность привода 1200 Вт
Рабочий радиус 1200 мм
Мин. радиус 400 мм
Давление воздуха 6-8 кг/см2
Тип патрона GTM24
Масса 50 кг

Комплект поставки

  • Манипулятор резьбонарезной ETM-24 Plus.
  • Инструкция по эксплуатации.
  • Стойка.
  • Винт крепления стойки, 4 шт.
  • Кабель питания.
  • Набор резьбонарезных головок GTM24 для метчиков (DIN 371: М5/М6, М8, М10; DIN 376: М12, М14, М16, М18, М20, M22-24 с ключом).
