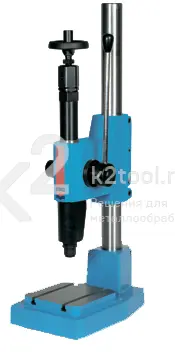

Ручной ударный маркировочный пресс с усилием до 6000 кг, предназначенный для маркировки, нумерации, клёпки, запрессовки или перфорации.
Имеет постоянную, регулярную и точную мощность при различной нагрузке. Сила удара может быть отрегулирована.
Особенности
- Точность и долговечность с отрегулированным ползуном, заблокированным для вращения.
- Автоматический подъем ползуна под действием пружины.
- Быстрая и надежная регулировка высоты зазора.
- Механический стопор, обеспечивающий повторение цикла.
- Опора основания и прижимная головка изготовлены из чугуна FGL 250.
Примеры работ
Маркировка
Пробивка
Технические характеристики
| Макс. усилие | 6000 кг |
| Макс. высота детали | 525 мм |
| Полный ход механизма | 105 мм |
| Габариты стола | 165×165 мм |
| Расстояние от центра стержня до станины | 195 мм |
| Мин. размер знака | 0,2 мм |
| Размер штока | Ø16×50 мм |
| Масса | 110 кг |

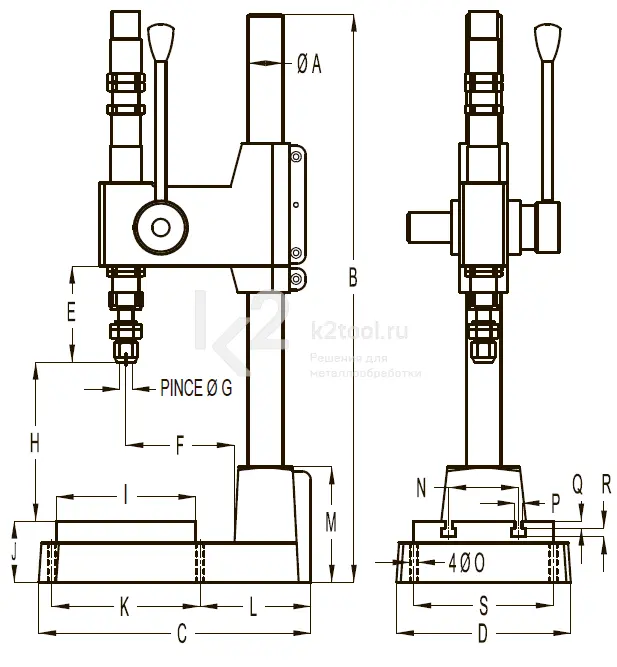

Габариты
| A | Ø 70 мм |
| B | 1015 мм |
| C | 455 мм |
| D | 280 мм |
| E | 149 мм |
| F | 175 мм |
| G | Ø 16×50 мм |
| H | 0-525 мм |
| I | 220 мм |
| J | 90 мм |
| K | 220 мм |
| L | 210 мм |
| M | 190 мм |
| N | 95 мм |
| O | Ø 10,5 мм |
| P | 12,5 мм |
| Q | 12 мм |
| R | 10 мм |
| S | 230 мм |
