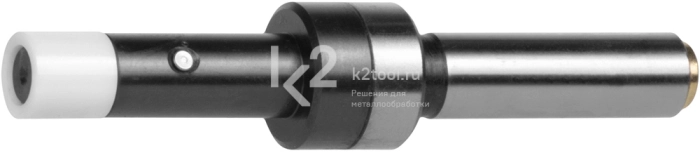

Механический кромкоискатель с керамической головкой определяет положения шпинделя относительно небольших заготовок на металлообрабатывающих станках с ЧПУ.
Подходит для точной настройки на ноль, соосного выставления оси шпинделя и оси обрабатываемой поверхности, поиска центра окружности, предварительного выставления вылета режущего инструмента и т.д.
Особенности
- Простая конструкция со стандартной пружинной головкой ∅ 10 мм.
- Быстрая и точная привязка инструмента по оси X, Y.
- Прочный керамический наконечник не стачивается и защищает прибор от случайных перегрузок.
- Настройка инструмента исключает риск повреждения заготовки или режущего инструмента.
Технические характеристики
| Тип | Керамический |
| Диаметр головки | 10 мм |
| Диаметр хвостовика | 10 мм |
| Длина | 90 мм |
| Подходящая частота вращения шпинделя | 400-600 об/мин |
| Точность | ± 0,01 мм |
Принцип работы
- Кромкоискатель затягивается в цанге или патроне шпинделя, контактная головка смещена относительно центра.
- Установить частоту вращения шпинделя не более 600 об/мин и постепенно подвести маховиком кромкоискатель к краю заготовки.
- Как только контактная головка из ровного положения снова сместится в сторону — центр найден, можно обнулить ось станка.
