Прессовое оборудование для гибки листов серии PRESTIGE оснащено новейшей высокотехнологичной системой сенсорного управления способной обеспечить все требования гибки.

Основными из преимуществ серии является наличие сенсорных экранов DELEM 58T, DELEM 69T и экологической безопасности, а также повышенный срок службы станков.

Потребление энергии на 40% меньше, чем у классических листогибочных прессов

Уменьшенный уровень шума (63 дБ.)

Масляные баки пресса не нагреваются благодаря технологии двигателя «старт-стоп»

Комплектация

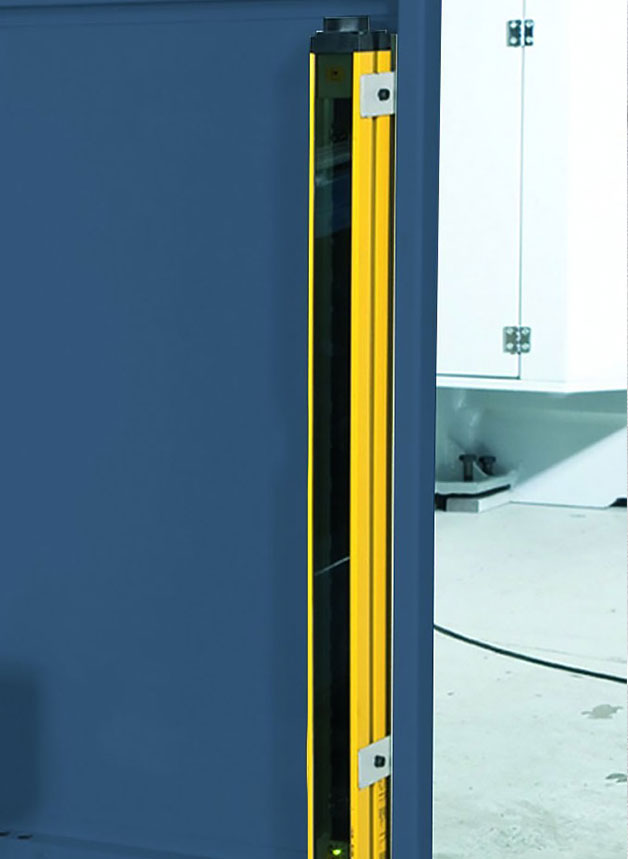

Световой барьер

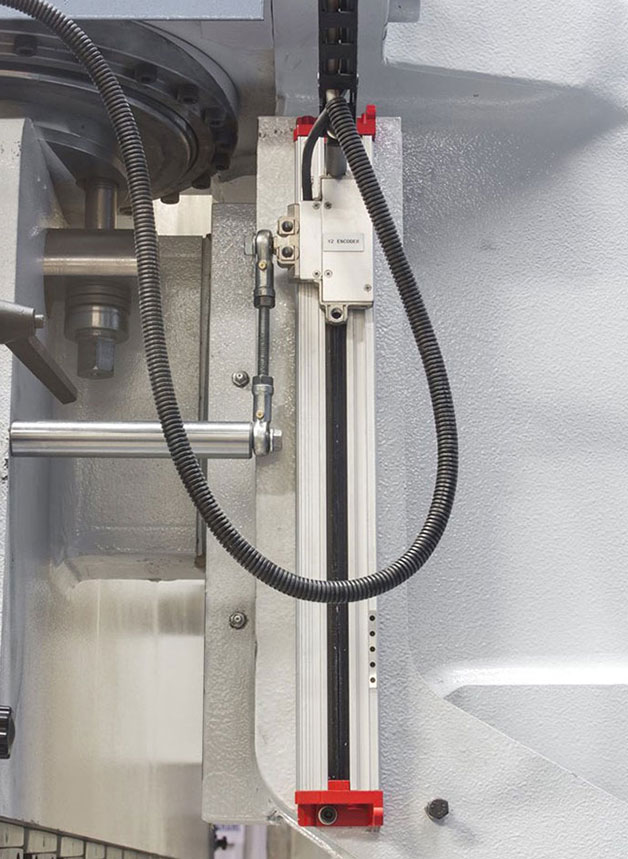

Линейный модулятор

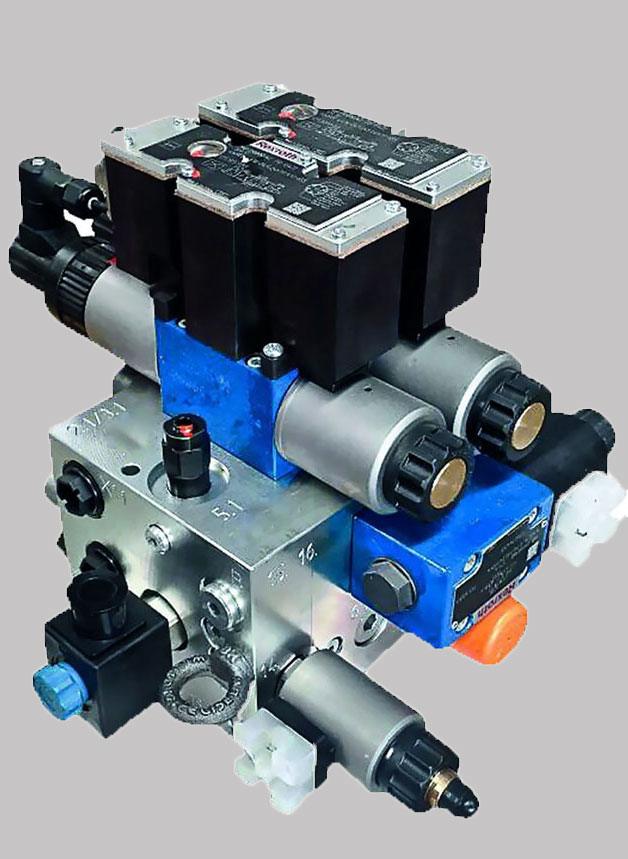

Гидравлическая система Bosch Rexroth

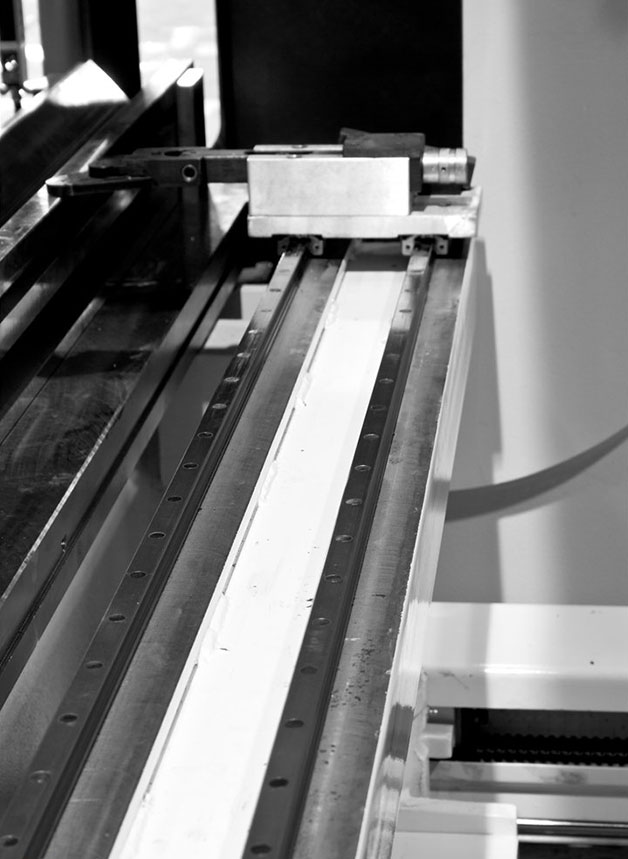

Двусторонний линейный двигатель

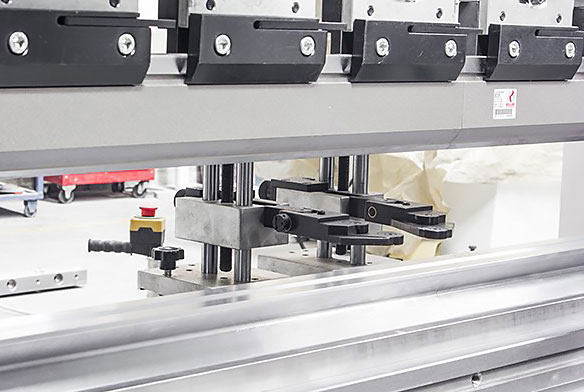

Быстросъемная система зажимов пуансонов

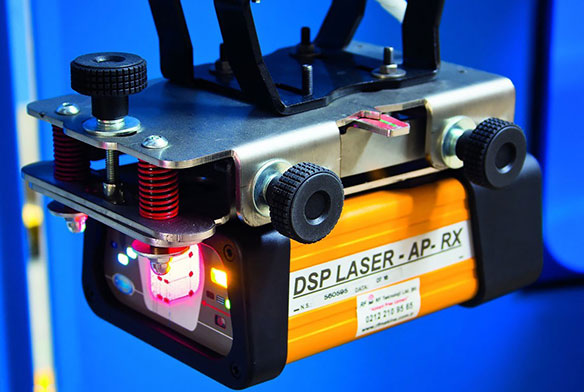

Лазерная система безопасности DSP/AKAS или система световой защиты

Ручная/авто система компенсации прогиба

Технические характеристики

    CNC-HAP.
40.15/12		 CNC-HAP.
70.15/12		 CNC-HAP.
100.15/12		 CNC-HAP.
135.15/12		 CNC-HAP.
45.20/17		 CNC-HAP.
70.20/17		 CNC-HAP.
100.20/17		 CNC-HAP.
70.25/21		 CNC-HAP.
100.25/21		 CNC-HAP.
135.25/21		 CNC-HAP.
170.25/21		 CNC-HAP.
70.30/25		 CNC-HAP.
100.30/25		 CNC-HAP.
135.30/25		 CNC-HAP.
170.30/25		 CNC-HAP.
225.30/25		 CNC-HAP.
260.30/25		 CNC-HAP.
300.30/25		 CNC-HAP.
435.30/25		 CNC-HAP.
540.30/25		 CNC-HAP.
135.37/31		 CNC-HAP.
170.37/31		 CNC-HAP.
225.37/31		 CNC-HAP.
300.36/31		 CNC-HAP.
435.36/31		 CNC-HAP.
135.40/31		 CNC-HAP.
170.40/31		 CNC-HAP.
225.40/31		 CNC-HAP.
260.40/31		 CNC-HAP.
300.40/31		 CNC-HAP.
435.40/31		 CNC-HAP.
540.40/31		 CNC-HAP.
640.40/31		 CNC-HAP.
225.60/41		 CNC-HAP.
300.60/51		 CNC-HAP.
435.60/51		 CNC-HAP.
540.60/51		 CNC-HAP.
640.60/51		 CNC-HAP.
800.60/51
Длина гибки A, мм 1550 1550 1550 1550 2050 2050 2050 2550 2550 2550 2550 3050 3050 3050 3050 3050 3050 3050 3050 3050 3700 3700 3700 3600 3600 4050 4050 4050 4050 4050 4050 4050 4050 6050 6050 6050 6050 6050 6050
Усилие Тонн 40 70 100 135 45 70 100 70 100 135 170 70 100 135 170 225 260 300 435 540 135 170 225 300 435 135 170 225 260 300 435 540 640 225 300 435 540 640 800
Расстояние между опорами B,мм 1200 1200 1200 1250 1700 1700 1700 2100 2100 2100 2100 2550 2550 2550 2550 2550 2550 2550 2550 2550 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 3100 4100 5100 5100 5100 5100 5100
Подача по оси Y мм/с 160 140 130 120 130 130 130 130 120 120 120 140 140 140 130 110 100 90 80 80 120 120 110 100 80 130 120 120 100 90 80 80 80 100 90 80 80 80 80
Рабочая скорость по оси Y * мм/с 10 8 8 12,9 8 8 8 8 8 8 8 9 9 9 8,2 7,1 7,3 7,3 6,8 6,8 8 8,2 7,1 7,3 6,8 8 8,2 7,1 7,1 7,3 6,8 6,7 6,7 7,3 7,3 6,8 6,7 7,3 7,2
Холостой ход по оси Y мм/с 150 130 120 130 120 120 120 120 130 120 120 130 130 130 120 95 95 90 70 70 125 100 95 95 70 125 100 100 95 90 70 78 78 95 90 70 78 70 70
Перемещение по оси X мм 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750 750
Скорость по оси X мм/с 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250
Объем масла 75 75 75 80 120 120 120 150 150 150 150 180 180 180 180 180 180 180 180 260 250 250 250 260 260 250 250 250 250 250 250 300 300 300 400 400 400 400 400
Мощность привода кВт 4 5,5 7,5 7,5 4 5,5 7,5 5,5 7,5 7,5 11 11 11 11 11 15 15 18,5 22 22 11 11 15 18,5 22 11 11 15 18,5 18,5 22 30 30 18,5 18,5 22 30 37 45
Ход верхней балки C, мм 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 265 315 315 265 265 265 315 365 365
Просвет D, мм 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 500 500 450 450 450 500 550 550
Глубина зева E, мм 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 510 410 410 410 410 410 410 510 510 410 510 510 510 510 510
Высота стола F, мм 800 800 800 800 800 800 800 800 850 850 850 850 850 850 870 880 930 960 1010 880 900 920 930 1010 1010 900 920 930 930 1010 1010 1010 1010 1010 1010 900 900 900 900
Ширина стола G, мм 90 90 90 90 90 110 110 110 110 110 140 140 140 140 170 250 220 360 400 250 140 170 220 360 400 140 170 220 220 360 400 400 400 360 360 400 400 500 500
Длина L, мм 1950 1950 1950 1950 2500 2500 2500 2950 2950 2950 2950 3750 3750 3750 3500 3520 3520 3520 3520 3520 4050 4050 4070 4070 4150 4500 4500 4520 4520 4520 4600 4600 4600 6500 6500 6650 6650 6650 6750
Высота H, мм 1870 1870 1870 2225 2000 2000 2000 2020 2200 2200 2200 2250 2250 2250 2400 2620 2830 2830 3110 3500 2500 2600 2820 3030 3110 2500 2600 2820 2820 3130 3310 3360 3360 3130 3130 3500 3750 3800 3900
Ширина W, мм 1500 1500 1500 1200 1500 1500 1500 1500 1500 1500 1500 1750 1750 1750 1500 1700 1900 1900 2150 1700 1290 1500 1700 1900 2150 1290 1500 1700 1700 1900 2150 2250 2250 1900 1900 2150 2250 2550 2650
Масса кг 3000 3500 4000 4750 3600 4500 5300 5500 5800 6000 6300 6500 6500 7000 7500 7800 8200 12000 17500 22500 7800 8300 9500 16000 19500 8100 8900 12200 12800 14000 21500 26000 28000 22500 27500 36000 40500 45000 56000
Пальцевые блоки заднего упора шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 2 2 2 2 2 2 2 2 3 3 3 3 3 3
Поддерживающие упоры шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 2 2 2 2 2 2 2 2 3 3 3 3 3 3


Сенсорный экран DELEM 58T, DELEM 69T

Новое поколение DA-Touch сенсорного управления для еще более высокого уровня эффективности в программировании, управлении и контроле современных прессовых машин. Простота использования в сочетании с современными технологиями повышают производительность. Сенсорный экран дает доступ к проверенному пользовательскому интерфейсу Delem и позволяет осуществлять прямую навигацию между программированием и производством.

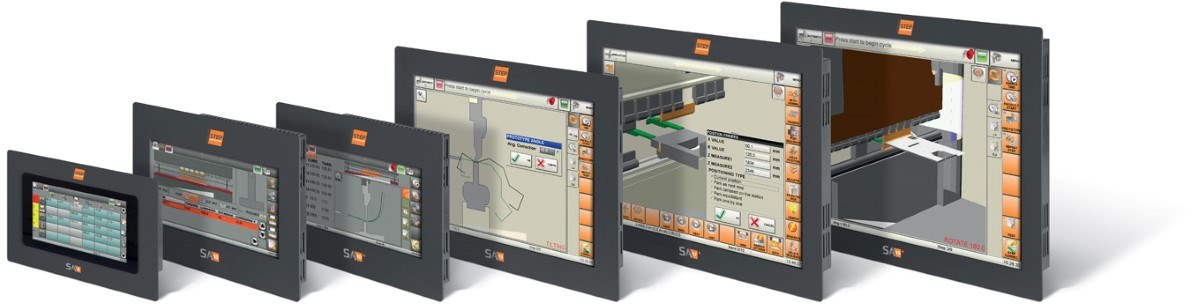

Автоматизация пошагового процесса SA10/SA12/SA15.

ЧПУ серии SA с сенсорным управлением предлагает широкий спектр решений и способен выполнить все требования гибки.

  • Простота эксплуатации и практичность.
  • Контроль точности и высокая производительность.
  • Полная совместимость со всеми CAD/CAM системами проектирования.

Системы сенсорного управления

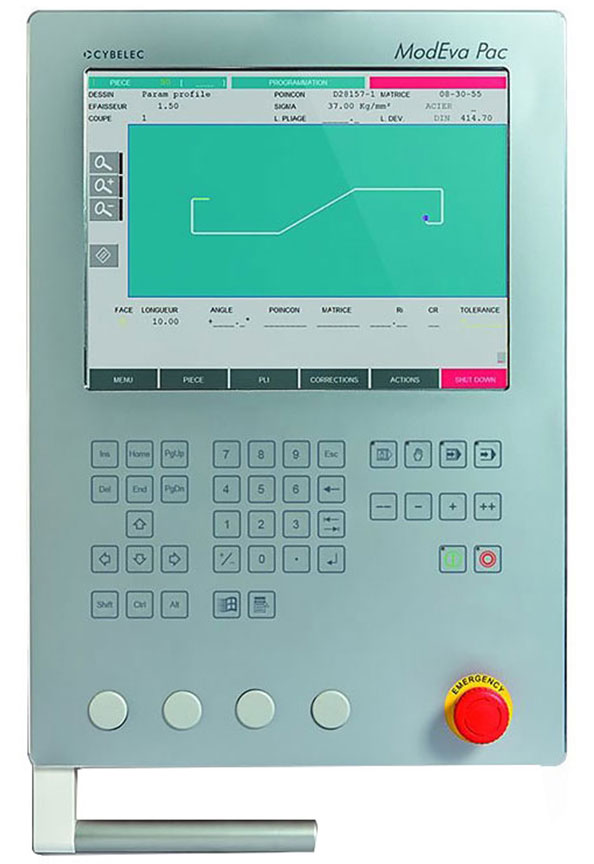

Cybelec ModEva Pac

  • Позволяет выполнять моделирование, отображает последовательности гибки, инструменты и положение листа между инструментами.
  • Возможность настройки параметров.
  • Сетевое подключение Windows через разъем Enternet (RJ45).
  • Подключение к внешним устройствам через USB-порт для обновления по и резервного копирования данных.
  • Возможность удаленного обслуживания.
  • Доступно более 20 языков.

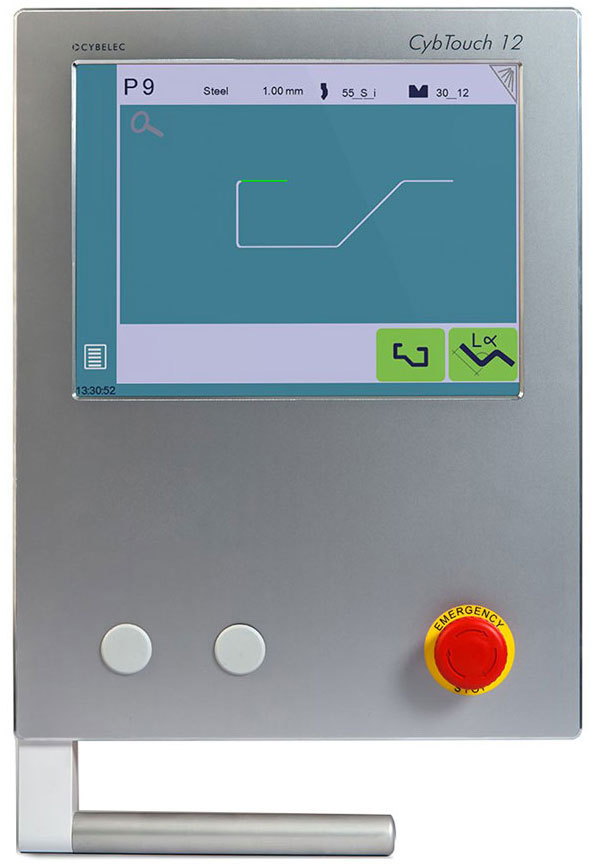

Cybelec cybtouch 12

  • Возможность управления 4-мя осями (Y1,Y2,X,R).
  • Автоматический расчет и настройка параметров для гибки.
  • Программное обеспечение PC-ModEva работает в оффлайн-режиме.
  • Функция сенсорного управления TouchProfile.
  • Полное программирование для обеспечения эффективного массового производства.
  • Простой процесс сгибания благодаря программе EasyBend.
  • Оффлайн помощь и интерактивные всплывающие уведомления.
  • Удобное беспроводное обновление по и резервное копирование данных с помощью ПК.

Аксессуары

  • Система управления Cybelec/Stepautomation/Esa/Delem.
  • Лазерная система безопасности DSP/AKAS или Light Guard System.
  • Гидравлическая/пневматическая система зажима пуансонов и матрицы Promecam.
  • Гидравлическая/пневматическая/механическая система зажима WILA.
  • Моторизованная система компенсации прогиба с ЧПУ (ось C).
  • Система нагревания/охлаждения масла.
  • Автоматические задние раздвижные двери.
  • Дополнительные приводные блоки для пальцев заднего упора и передние опоры.
  • Задний фонарь.
