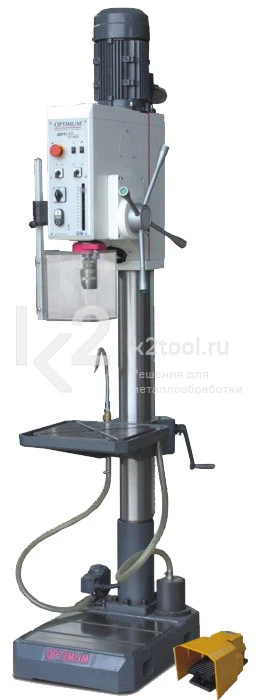

Мощный вертикальный сверлильный станок с зубчатым приводом, автоподачей, педалью ножного управления и встроенным резьбонарезным устройством. Аналог модели DH32GS, отличающийся бесступенчатым регулированием оборотов шпинделя в пределах диапазона каждой из четырех скоростей.
Особенности
- Тяжелая массивная литая конструкция.
- Высокий крутящий момент при всех частотах вращения шпинделя.
- Цифровая индикация оборотов шпинделя.
- Высококачественный частотный преобразователь для управления оборотами двигателя.
- Идеально подходит для термопластичного сверления Thermdrill.
- Высокая точность вращения закаленного и шлифованного шпинделя.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Большой диапазон частот вращения шпинделя.
- Зубчатый привод шпинделя, работающий в масляной ванне.
- Регулируемый упор глубины сверления.
- Педаль ножного управления станком.
- Правое / левое направление вращения шпинделя.
- Большой ход пиноли — 125 мм.
- Режим нарезания резьбы.
- Толстостенная чугунная колонна большого диаметра.
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли.
- Автоматическая подача пиноли.
- Встроенная в сверлильную головку лампа подсветки стола.
- Легкая смена инструмента посредством встроенного выталкивателя: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх — оправка выпадет из конуса шпинделя.
- Точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
- Система подачи СОЖ со встроенным баком.
- Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы.
- Подвижный защитный экран большой площади с конечным выключателем.
- Производительный и экономичный двухскоростной электродвигатель.
Панель управления
Простое и удобное управление станком.
Подача СОЖ
Насос и фильтр СОЖ, бак для СОЖ встроен в основание станка.
Электромагнитная муфта
Реверс / включение автоподачи нажатием кнопки в торце рукоятки подачи.
Ножная педаль
Ножная педаль управления станком.
Технические характеристики
| Параметры питания | 380 В ~50 Гц |
| Мощность | 2,2 кВт |
| Макс. диаметр сверления стали | 30 мм |
| Макс. диаметр продолжительного сверления стали | 26 мм |
| Макс. нарезание резьбы в стали | М16 |
| Конус шпинделя | КМ4 |
| Вылет оси шпинделя | 285 мм |
| Ход пиноли | 125 мм |
| Частота вращения шпинделя | 40-3000 об/мин |
| Кол-во ступеней | 4 |
| Регулирование скорости внутри диапазона | Бесступенчатое |
| Автоматическая подача пиноли | 0,1/0,15/0,2 мм/об |
| Габариты стола | 400×420 мм |
| Ширина Т-пазов | 14 мм |
| Макс. расстояние от шпинделя до стола | 820 мм |
| Габариты основания | 320×645 мм |
| Ширина Т-пазов, количество / ширина / между | 14 мм |
| Кол-во Т-пазов | 2 |
| Расстояние между Т-пазами | 150 мм |
| Макс. расстояние от шпинделя до основания | 1270 мм |
| Диаметр колонны | 115 мм |
| Габариты | 725×450×2200 мм |
| Масса станка | 312 кг |
Комплектация
- Переходная оправка КМ4-B16.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
