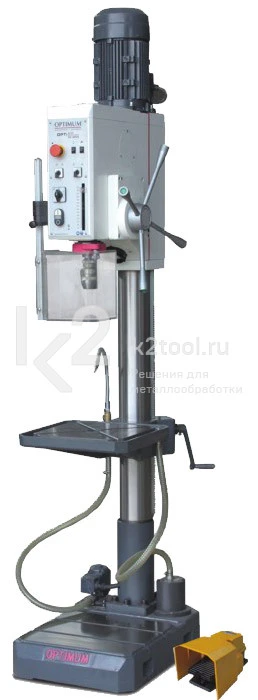

Мощный вертикальный сверлильный станок с зубчатым приводом, автоподачей, педалью ножного управления и встроенным резьбонарезным устройством.
Особенности
- Тяжелая массивная литая конструкция.
- Высокая точность вращения закаленного и шлифованного шпинделя.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Большой диапазон частот вращения шпинделя.
- Зубчатый привод шпинделя, работающий в масляной ванне.
- Регулируемый упор глубины сверления.
- Педаль ножного управления станком.
- Правое / левое направление вращения шпинделя.
- Большой ход пиноли — 125 мм.
- Режим нарезания резьбы.
- Толстостенная чугунная колонна большого диаметра.
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли.
- Автоматическая подача пиноли.
- Встроенная в сверлильную головку лампа подсветки стола.
- Легкая смена инструмента посредством встроенного выталкивателя: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх — оправка выпадет из конуса шпинделя.
- Точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
- Система подачи СОЖ со встроенным баком.
- Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы.
- Подвижный защитный экран большой площади с конечным выключателем.
- Производительный и экономичный двухскоростной электродвигатель.
Панель управления
Простое и удобное управление станком.
Подача СОЖ
Насос и фильтр СОЖ, бак для СОЖ встроен в основание станка.
Электромагнитная муфта
Реверс / включение автоподачи нажатием кнопки в торце рукоятки подачи.
Ножная педаль
Ножная педаль управления станком.
Технические характеристики
| Параметры питания | 380 В ~50 Гц | |
| Двигатель | 1,5/2,2 кВт | |
| Макс. диаметр сверления в стали | 30 мм | |
| Макс. диаметр продолжительного сверления в стали | 26 мм | |
| Макс. нарезание резьбы в стали | М16 | |
| Конус шпинделя | КМ4 | |
| Вылет оси шпинделя | 285 мм | |
| Ход пиноли | 125 мм | |
| Частота вращения шпинделя | 75-2000 об/мин | |
| Кол-во ступеней | 8 | |
| Автоматическая подача пиноли | 0,1/0,15/0,2 мм/об | |
| Габариты стола | 400×420 мм | |
| Ширина Т-пазов | 14 мм | |
| Макс. расстояние от шпинделя до стола | 820 мм | |
| Габариты основания | 320×645 мм | |
| Ширина Т-пазов основания | 14 мм | |
| Кол-во Т-пазов основания | 2 | |
| Расстояние между Т-пазами основания | 150мм | |
| Макс. расстояние от шпинделя до основания | 1270 мм | |
| Диаметр колонны | 115 мм | |
| Габариты | 725×450×2200 мм | |
| Масса | 312 кг | |
Комплектация
- Переходная оправка КМ4-B16.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
