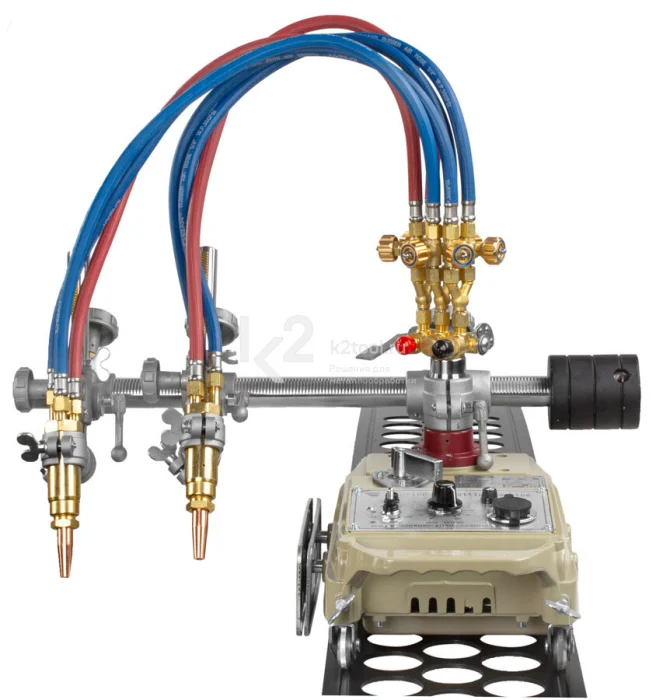

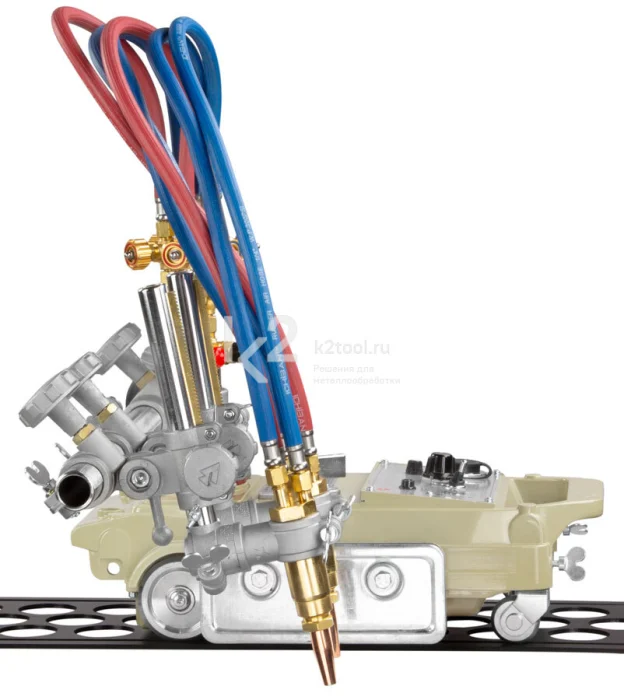

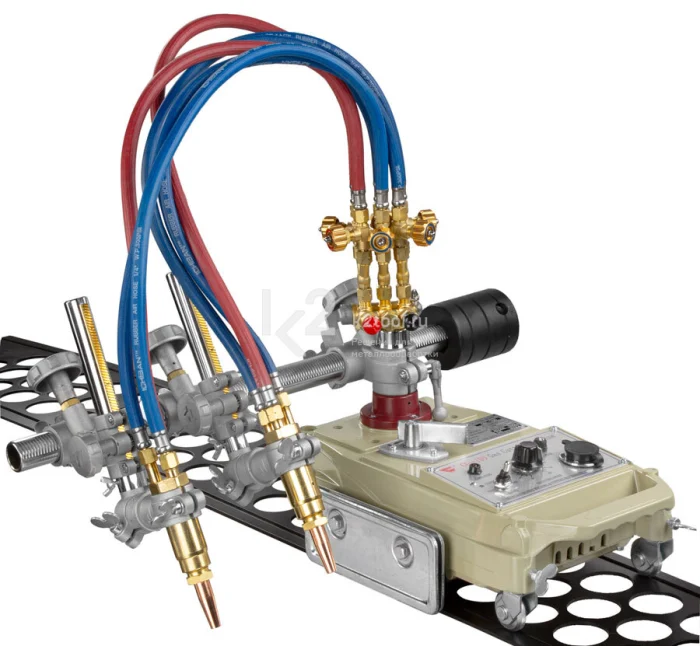

Предназначена для прямолинейной и круговой резки листового металла толщиной от 6 до 100 мм, выравнивания кромки листа и снятия V-, Х- и Y-образной фаски под сварку.
В конструкции машины используется поворотный резак, позволяющий по линии реза снимать V и X-образные фаски под углом до 45°. В зависимости от задач можно применять один или два одновременно работающих резака.
Особенности
- Простота и безопасность эксплуатации.
- Легкий, прочный и компактный литой корпус из алюминия.
- Регулируемый угол наклона резака в пределах ±45°.
- Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
- Оснащена двумя газокислородными резаками, установленными на самоходной тележке, которые могут работать как вместе, так и раздельно.
- Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.

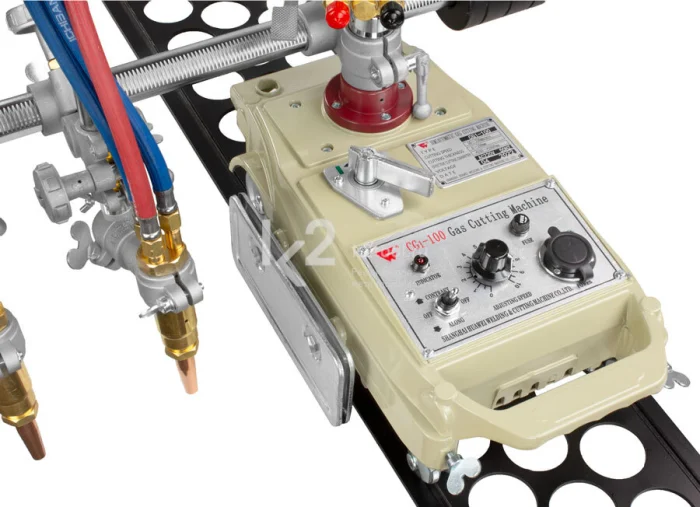

- Аналоговая панель управления, позволяющая регулировать скорость и направление перемещения тележки, включать/отключать подачу газа к резаку и аварийно выключать машину.
- Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.
Технические характеристики
|
Напряжение
|
220 В ±10％, 50 Гц
|
| Двигатель
|
110 В, 50 Гц, 30 Вт
|
| Частота вращения двигателя
|
4200 об/мин
|
|
Скорость резки
|
50-750 мм/мин
|
|
Толщина резки
|
6-100 мм
|
|
Угол фаски
|
0-45°
|
|
Диаметр круговой резки
|
200-2000 мм
|
|
Рабочий газ
|
ацетилен/пропан
|
|
Габариты
|
435×210×240 мм
|
|
Масса
|
21 кг
|
Варианты вырезания окружностей
Комплектация
- Каретка CG1-100.
- Руководство по эксплуатации.
- Газовый распределитель с шлангами и двумя резаками.
- Разъём подключения к газовому распределителю, 2 шт.
- Крепление штанги к каретке.
- Штанга.
- Противовес.

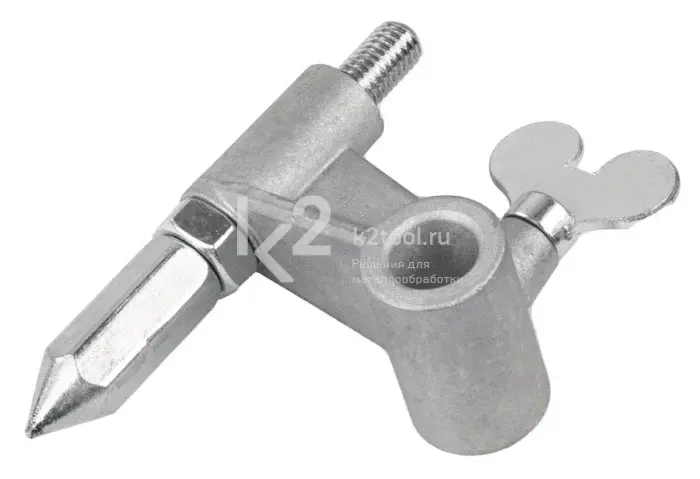

- Циркуль.
- Подвижной узел, 2 шт.
- Кабель питания.
- Комплект (сопло + мундштук) G03-1, 2 шт.
- Комплект (сопло + мундштук) G03-2, 2 шт.
- Комплект (сопло + мундштук) G03-3, 2 шт.
- Набор для очистки отверстий в мундштуках.
- Направляющий рельс (1850×215×20 мм, 8 кг).
Аксессуары
- Направляющий рельс 1,8 м, арт. R-CG1.
