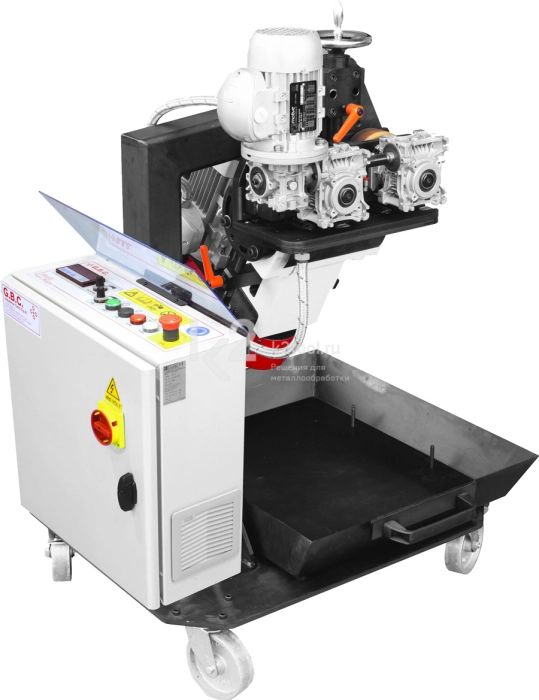

Новейший фаскосниматель Compact EDGE Reverse включает в себя те же технические решения, что и стандартная версия Compact EDGE, оснащается высокоскоростной фрезерной головкой со сменными пластинками и обладает уменьшенными габаритами и массой для более гибкого и динамичного использования.
Compact EDGE Reverse был разработан для снятия фаски с нижнего края в случаях, когда требуется двойная фаска, без перемещения заготовки. Использование технологии Reverse обеспечивает значительную экономию времени и ресурсов.
Особенности
- Толщина обрабатываемых заготовок 6-60 мм.
- Снятие фаски с нижнего края под углом от 15° до 60°.
- Улучшенное качество подачи с использованием одного ведущего привода.
- Удобная панель управления основными функциями машины.
- Система подачи с регулируемой скоростью позволяет использовать устройство без дополнительных тележек и подъемных устройств.
- Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
- Бесступенчатая регулируемая фрезерная головка, обеспечивающая очень легкую и быструю настройку угла фаски.
- Система двойной амортизации, позволяющая кромкорезу преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
- Снимает фаску с любого материала, оставляя после обработки гладкую поверхностью без канавок.
Технические характеристики
| Напряжение | 400 В, 50 Гц, 3 ф. |
| Скорость скашивания | 0-1,6 м/мин |
| Мощность | 3000 Вт |
| Толщина листа | 6-60 мм |
| Ширина фаски | 0-40 мм |
| Угол снятия фаски | 15-60° |
| Скорость фрезерной головки |
800 об/мин, плавное регулирование 300-800 об/мин* |
| Фрезерная головки | Ø 80 мм |
| Масса станка | 210 кг |
| Масса станка без тележки | 143 кг |
| Масса тележки | 67 кг |
*Плавное регулирование скорости вращения фрезерной головки доступно при оснащении станка регулятором скорости.
Параметры снятия фаски
| Угол снятия фаски, a | Толщина, S | Ширина фаски, L | Глубина фаски, P |
|
| 15° | 60 мм | 40 мм | 38,7 мм | |
| 22,5° | 60 мм | 40 мм | 37,0 мм | |
| 30° | 60 мм | 40 мм | 34,7 мм | |
| 37°31’ | 60 мм | 40 мм | 31,7 мм | |
| 45° | 60 мм | 40 мм | 28,3 мм | |
| 55° | 60 мм | 40 мм | 23,0 мм | |
| 60° | 60 мм | 40 мм | 20,0 мм |
Аксессуары
Кромкорез Compact EDGE Reverse может быть дополнительно оснащен регулятором скорости. Регулятор скорости является опциональным устройством, но может быть установлен на станок как во время изготовления, так и непосредственно перед покупкой простым подключением специального разъема.
Регулятор скорости позволяет оператору точнее и производительнее обрабатывать материалы любого качества и степени сложности. Интуитивно понятный и удобный благодаря наличию цифрового дисплея, с помощью которого оператор может регулировать скорость вращения фрезерной головки от 300 до 800 об/мин. Параметры обработки могут устанавливаться заранее (до начала операций), если известны спецификации и режимы обработки заготовки, или могут быть настроены во время обработки для оценки оптимальной скорости.

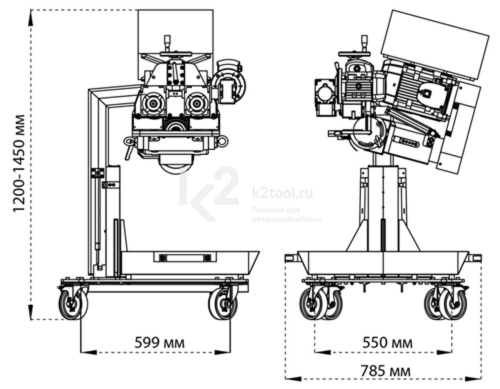

Габариты
