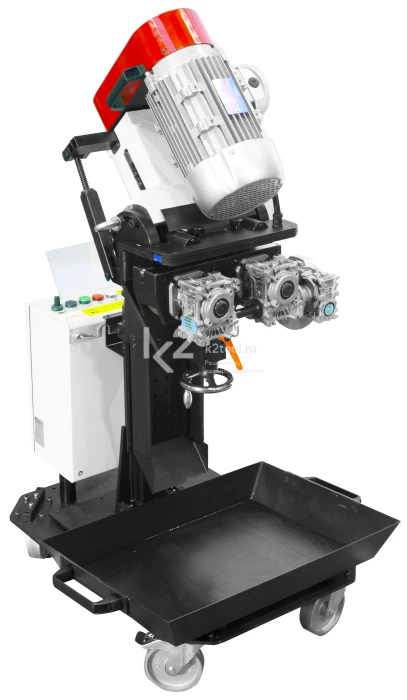

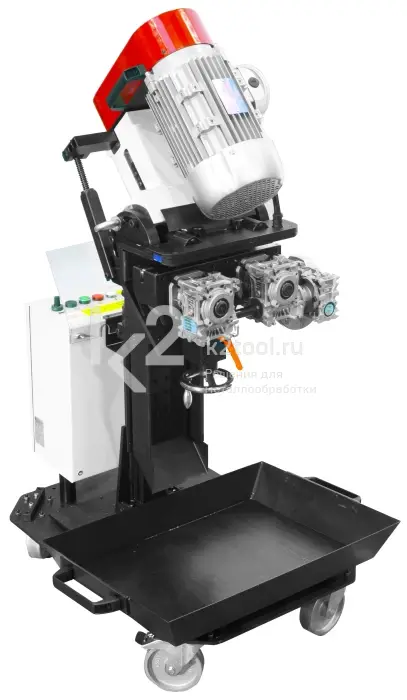

Новейший фаскосниматель Compact EDGE с уменьшенными габаритами для более гибкого и динамичного использования. Оснащается высокоскоростной фрезерной головкой с 9-ю сменными пластинами.
Особенности
- Один ведущий привод.
- Толщина обрабатываемых заготовок 6-60 мм.
- Снятие фаски под углом от 15° до 60°.
- Удобная панель управления основными функциями машины.
- Система подачи с регулируемой скоростью позволяет использовать устройство без дополнительных тележек и подъемных устройств.
- Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
- Система двойной амортизации, позволяющая преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
- Снимает фаску с любого материала, оставляя после обработки гладкую поверхностью без канавок.
- Бесступенчатая регулируемая фрезерная головка позволяет менять углы фаски от 15° до 60°, обеспечивая очень легкую и быструю настройку угла фаски.
Технические характеристики
| Напряжение | 400 В, 50 Гц, 3 ф. |
| Скорость снятия фаски | 0-1,6 м/мин |
| Мощность | 3000 Вт |
| Толщина листа | 6-60 мм |
| Ширина фаски | 0-50 мм |
| Угол снятия фаски | 15-60° |
| Скорость фрезерной головки |
800 об/мин, плавное регулирование 300-800 об/мин* |
| Фрезерная головки | Ø 80 мм |
| Масса станка | 210 кг |
| Масса станка без тележки | 143 кг |
| Масса тележки | 67 кг |
*Плавное регулирование скорости вращения фрезерной головки доступно при оснащении станка регулятором скорости.
Параметры снятия фаски
| Угол снятия фаски, a | Толщина, S | Ширина фаски, L | Глубина фаски, P |
| 15° | 60 мм | 40 мм | 38,7 мм |
| 22,5° | 60 мм | 40 мм | 37,0 мм |
| 30° | 60 мм | 40 мм | 34,7 мм |
| 37°31’ | 60 мм | 40 мм | 31,7 мм |
| 45° | 60 мм | 40 мм | 28,3 мм |
| 55° | 60 мм | 40 мм | 23,0 мм |
| 60° | 60 мм | 40 мм | 20,0 мм |
Конфигурации
Благодаря своей конструкции устройство может использоваться в двух различных конфигурациях.
Базовая
Машина используется со специальной тележкой.
Специальная
Корпус машины отстоединяется от тележки и устанавливается прямо на край заготовки.
Аксессуары
Кромкорез Compact EDGE может быть дополнительно оснащен регулятором скорости. Регулятор скорости является опциональным устройством, но может быть установлен на станок как во время изготовления, так и непосредственно перед покупкой простым подключением специального разъема.
Регулятор скорости позволяет оператору точнее и производительнее обрабатывать материалы любого качества и степени сложности. Интуитивно понятный и удобный благодаря наличию цифрового дисплея, с помощью которого оператор может регулировать скорость вращения фрезерной головки от 300 до 800 об/мин. Параметры обработки могут устанавливаться заранее (до начала операций), если известны спецификации и режимы обработки заготовки, или же могут быть установлены во время обработки для оценки оптимальной скорости.

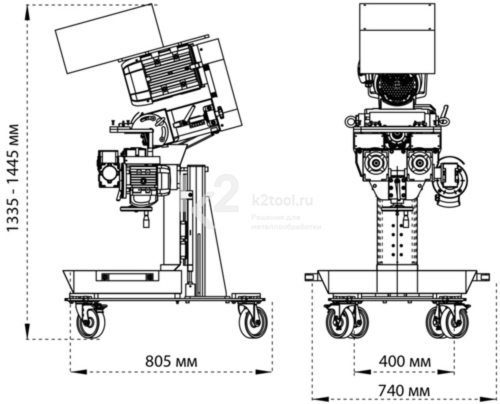

Габариты
