Труборез лазерный для тяжелой промышленности HSG Laser серии TX

Производитель: HSG Laser Код товара: 12312 Оставить отзыв Задать вопрос Распечатать

Труборезный станок серии TX — это профессиональное производственное оборудование тяжелой промышленности, направленное на осуществление лазерной резки металла габаритных труб. Разделение серии на четыре версии обусловлено удовлетворением различных нужд потребителя, где основным критерием является размер обрабатываемого материала. Конструкция трубореза рациональна и гарантирует успешный конечный результат: улучшенная система патронов зажима, увеличение рабочей площади за счет подвижной станины, автофокус лазерной головки и цифровое управление.

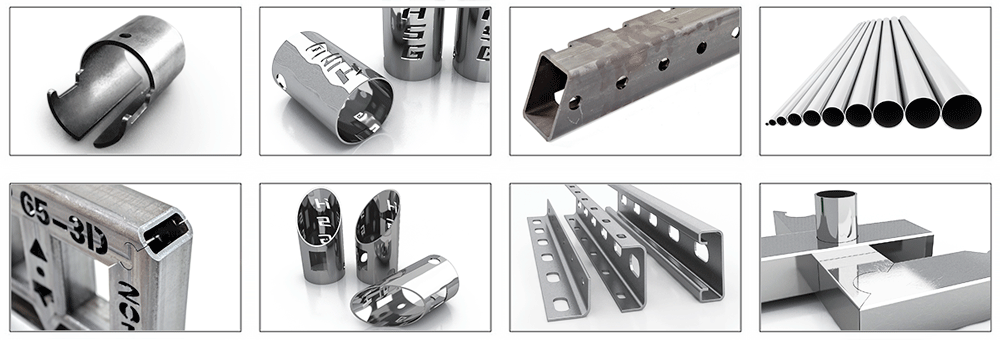

Лазерные тяжелые станки HSG-TX применяются как для обработки обычных труб, так и для профильных труб и труб открытого сечения, в том числе швеллеров, угольников, двутавровых балок, канализационных труб, деталей из углеродистой и нержавеющей стали, меди, цветных металлов и другое.

Особенности

Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
Лазерная режущая головка собственной разработки HSG — Klinge имеет высокоточный автофокус и функцию импульсной пробивки, благодаря чему, даже в толстом металле можно создать сквозное отверстие за доли секунды.
Пневматическая конструкция захвата осуществляется четырьмя центрирующими патронами и контролируется автоматически системой.
Автоматическая система управления осуществляется посредством ЧПУ HSG-X9800, уменьшая трудозатраты производства.
Лазерный источник IPG или Raycus.
Японский cерводвигатель Panasonic или Inovance.
Электрокомпоненты Schneider.

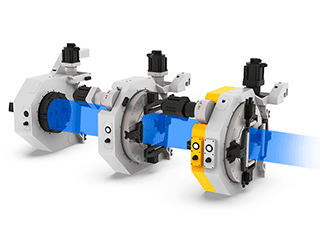

Улучшенная система зажима

Улучшенная технология, разработанная компанией HSG Laser, сочетает в себе два новых сдвоенных патрона C3 и C4 с синхронным вращением и перемещением, а также независимым открытием и закрытием. Имеют функции зажима, поддержки, корректировки положения трубы и перемещения по всей длине рабочего диапазона.

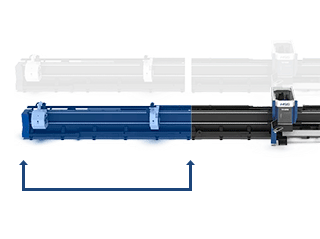

Боковая подвижная станина

Станина станка состоит из нескольких секций, которые можно соединять воедино, увеличивая или уменьшая площадь обработки. Такая конструкция обеспечивает точность хода, благодаря соосной обработке, поэтому даже длинная труба легко нарезается. Примечания: станина подходит для станков версий TX9036, TX12036 и TX12050.

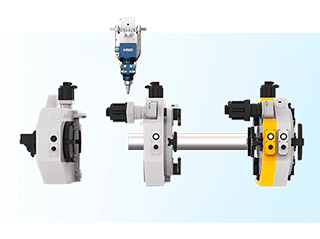

Минимальное количество отходов

Благодаря подвижным вращающимся патронам можно добиться минимального краевого среза, при правильной организации рабочего процесса и выбора программы резки. Данная опция облегчает работу оператора и позволяет сэкономить затраты на закупку материала.

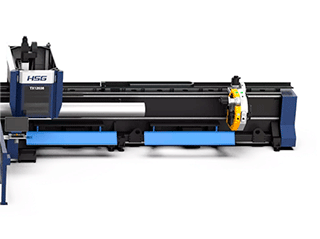

Опорная нижняя плита

Опорная плита в виде вогнутого колеса используется для разгрузки труб длиной ≤6000 мм. Плита также предусмотрена на случай страховки падающих труб, предотвращая их механическую деформацию.

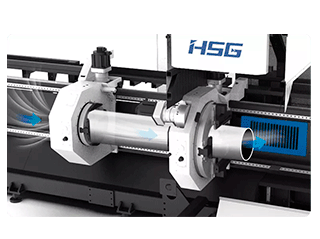

Функция удаления пыли

В переднем патроне C1 предусмотрены встроенные воздушные шланги и мощные вытяжные вентиляторы, которые работают вместе. Такая комплектация уменьшает загрязнение рабочей зоны и защищает здоровье оператора.

Технические характеристики

Модель	TX7026	TX9036	TX12036	TX12050
Диапазон размеров круглой трубы	Ø 15 — 260 мм	Ø 40 — 360 мм	Ø 40 — 360 мм	Ø 50 — 500 мм
Диапазон размеров профильной трубы	15×15 — 180×180 мм	40×40 — 250×250 мм	40×40 — 250×250 мм	50×50 — 350×350 мм
Максимальный вес для одной трубы	400 кг	1200 кг		1500 кг
Макс. ускорение	1,0 g	0,6 g		0,3 g
Макс. скорость перемещения	100 м/мин	60 м/мин
Мощность лазера	3-6 кВт	6-12 кВт
Точность позиционирования по X/Y осям	±0,03 мм/м		±0,05 мм/м
Лазерный источник	IPG/Raycus
Система ЧПУ	HSG-X9800 (сенсорный)
