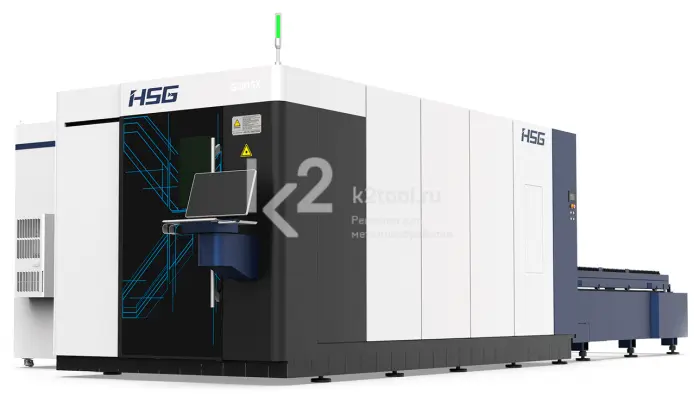

Cтанки серии GX являются высокопроизводительным и эффективным решением, и предназначены для осуществления лазерной резки листового металла. Станки данной серии оборудуются лазерным источником мощности — 1,5-6,6 кВт и применяются для обработки таких материалов, как сталь, алюминий, латунь, медь, оцинкованные пластины и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- В комплекте 2 рабочих стола, смена которых осуществляется менее 15 сек. автоматически, под контролем ЧПУ.
- Зональная вентиляция, управляемая дроссельным клапаном, обеспечивает бездымный эффект при работе.
- Лазерная режущая головка с высокоточным автофокусом имеет функцию импульсной пробивки, благодаря чему, даже в толстом листе металла можно создать сквозное отверстие за доли секунды.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Автоматическая система управления осуществляется посредством контроллера ЧПУ собственной разработки Alpha-T, уменьшая трудозатраты производства.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic.
- Немецкий редуктор и косозубая рейка-шестерня Wittenstein Alpha.
Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет вырезать высококачественные образцы.
Немецкий редуктор Wittenstein Alpha
Редуктор позволяет добиться стабильной, высокоточной и долговечной работы станины станка.
Полностью безопасная конструкция
Верхняя крышка станка и пневматическая дверь между сменными платформами обеспечат безопасную эксплуатацию оборудования и защитят работников от лазерного излучения.
Технические характеристики
| Модель | G1390X | G3015X | G6015X |
|---|---|---|---|
| Рабочий стол (Д×Ш) | 1300×900 мм | 3048×1524 мм | 6048×1524 мм |
| Макс. нагрузка на стол | 900 кг | 1600 кг | |
| Мощность лазера | 1,5-6,6 кВт | 3-6,6 кВт | |
| Макс. скорость перемещения | 100 м/мин | 140 м/мин | |
| Макс. ускорение | 1,2 g | 1,5 g | |
| Ход оси X | 1524 мм | 1524 мм | |
| Ход оси Y | 3048 мм | 6048 мм | |
| Ход оси Z | 270 мм | 270 мм | |
| Габаритные размеры (Д×Ш×В) | 8900×2260×2200 мм | ||
| Общий вес | 7500 кг | ||
| Точность позиционирования по X/Y осям | ±0,03 мм | ||
| Точность репозиционирования по X/Y осям | ±0,03 мм | ||
| Напряжение питания, В | 380+-5%; 50Гц; 3-фазы | ||
| Система ЧПУ | Alpha T Bus (сенсорный) | ||
| Лазерный источник | Raycus/IPG | ||

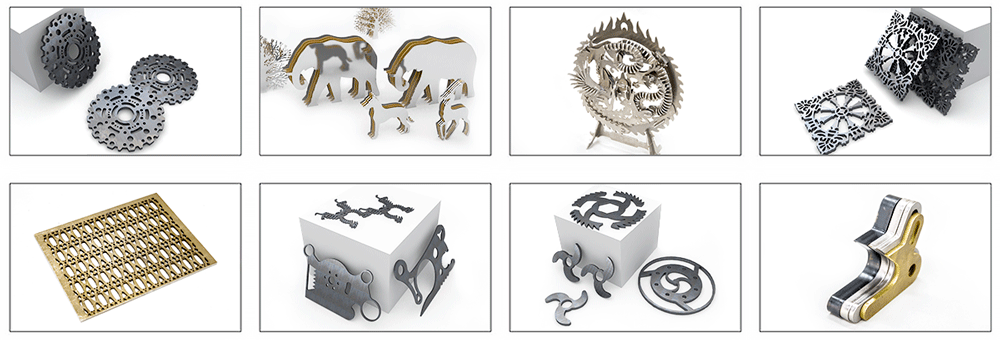

Образцы резки
