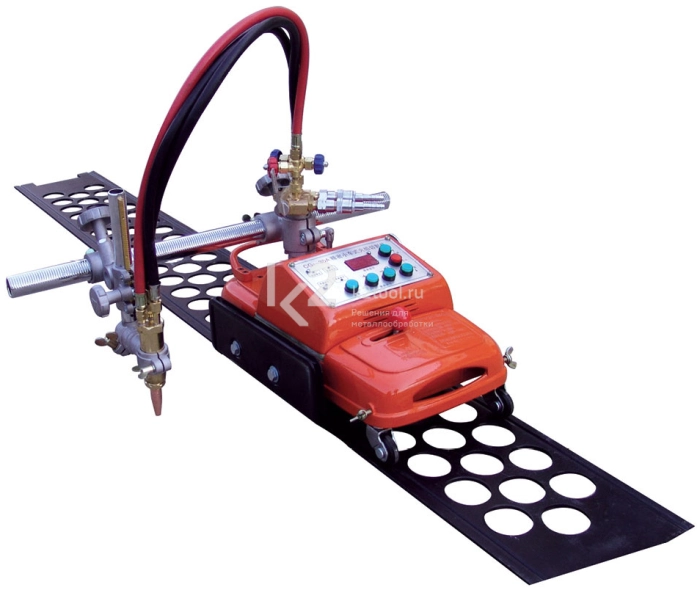

Портативная газорезательная машина CG1-30A предназначена для прямолинейной или круговой резки и снятия фаски под сварку на кромках стальных листов. Применяется в судостроении, машиностроении, нефтяной, металлургической и других отраслях промышленности.
В отличие от CG1-30, модель CG1-30A оснащена серводвигателем и цифровой панелью управления с аварийным выключателем, которая позволяет регулировать подачу газа, скорость и направление перемещения машины.
Ручной переключатель системы газораспределения имеет три рабочих позиции:
- Закрыто;
- Подогревающий кислород и горючий газ открыты;
- Режущий кислород, подогревающий кислород и горючий газ открыты.
Особенности
- Легкий и прочный алюминиевый корпус с двойным термозащитным экраном.
- Высокий класс чистоты поверхности реза (до 12,5) не нуждается в конечной обработке.
- Реечный механизм держателя позволяет плавно перемещать резак вдоль консоли, регулировать высоту над поверхностью металла и угол наклона в пределах ±45°.
- С помощью циркульного устройства машина может выполнять круговые резы диаметром от 200 до 2000 мм.
- Направляющие рельсы можно стыковать между собой для увеличения длины реза.
Технические характеристики
Параметры питания | 220 В, 50 Гц |
Мощность | 30 Вт |
Привод | Электрический |
Частота вращения двигателя | 3600-4600 об/мин |
Кол-во резаков | 1 |
Толщина резки | 6-100 мм |
Диаметр круговой резки | 200-2000 мм |
Угол фаски | 0-45° |
Скорость резки | 50-750 мм/мин |
Рабочий газ | G02 (ацетилен) |
G03 (пропан) | |
Габариты | 470×230×250 мм |
Масса | 18,5 кг |
Направляющие
Длина | 1,8 м |
Ширина основания | 215 мм |
Ширина колеи | 180 мм |
Варианты вырезания окружностей
![]() |
![]() |
---|
Комплектация
- Газорезательная машина CG1-30A.
- Система газораспределения в сборе.
- Держатель резака в сборе.
- Кислородный разъём подключения к газовому распределителю.
- Ацетиленовый разъём подключения к газовому распределителю.
- Циркульное устройство.
- Режущее сопло G02 (ацетилен) или G03 (пропан), 3 шт.
- Подвижной узел.
- Кабель питания.
- Направляющий рельс типа кулачок или вогнутое колесо, 1 шт.
- Инструкция по эксплуатации.
