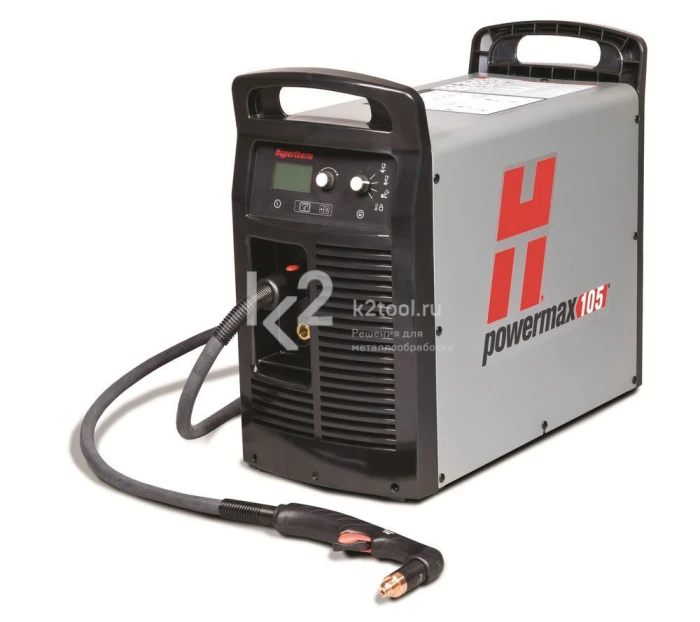

Источник плазменной резки Hypertherm Powermax105

Рабочий цикл и производительность системы плазменной резки Powermax105 позволяют ей отлично справляться с сложными заданиями промышленной резки и строжки металла. Система Powermax105 обеспечивает превосходные возможности резки листов металла толщиной до 32 мм. Кроме того, в конструкции системы воплощены новейшие технологические разработки, такие как технология Smart Sense, которая позволяет автоматически регулировать давление газа. Система комплектуется резаками Duramax семи различных исполнений. Благодаря этому систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола и роботизированной резке и строжке.

Производительность Толщина Скорость резки
Рекомендуемая 32 мм 500 мм/мин
38 мм 250 мм/мин
Предельная (ручная резка) 50 мм 125 мм/мин
Прожиг* 22 мм

*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.

Производительность Скорость съема металла Профиль кромки
Типичная строжка 9,8 кг/ч 6,4×7,4 мм (Г×Ш)

Виды обработки

  • Контактная резка.
  • Механизированная резка.
  • Резка в труднодоступных местах.
  • Резка вровень.
  • Резка мелких деталей.
  • Строжка в труднодоступных местах.
  • Строжка с максимальной чувствительностью.
  • Строжка с максимальным снятием.

Технические характеристики

Значения входного напряжения 230-400 В, 3-ф., 50/60 Гц
400 В, 3-ф., 50/60 Гц
Выходная мощность 16,8 кВт
Входной ток при 16,8 кВт 200/208/240/380/400/480/600 В, 58/56/49/28/25/22 А
Выходной ток 30–105 А
Номинальное выходное напряжение 160 В пост. тока
Рабочий цикл при 40 °C 80 % при 105 А
Напряжение холостого хода 230–400 В, 288 В пост. тока
400 В, 292 В пост. тока
Размеры с ручками 592×274×508 мм
Масса с резаком 7,6 м 41 кг (400 В)
45 кг (230–400 В)
Источник газа Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока и давление газа на входе Резка: 217 л/мин при 5,9 бар
Строжка: 227 л/мин при 4,8 бар
Длина входящего силового кабеля 3 м
Тип источника тока Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
Требования к приводу двигателя 30 кВт для полного вывода 105 А

Стандартные конфигурации

Ниже приведены стандартные конфигурации систем, в которые входит источник тока, резак и рабочий кабель.

Конфигурации с ручным резаком 75°

Провод Стандартный источник тока Источник тока с портом CPC и делителем напряжения
230-400 В 400 В 230-400 В 400 В
7,6 м 059394 059414 059396 059416
15,2 м 059395 059415 059397 059417

Конфигурации с ручными резаками 75° и 15°

Провод Источник тока с портом CPC и делителем напряжения
230-400 В 400 В
7,6 м без выключателя 059402 059422
15,2 м без выключателя 059403 059423

Конфигурации с полноразмерным механизированным резаком 180°

Источник тока с портом CPC и делителем напряжения Источник тока с портом CPC, делителем напряжения и портом последовательной связки
230-400 В 400 В 230-400 В 400 В
Провод 7,6 м
С выключателем 059398 059418
Без выключателя 059400 059420
Без выключателя с кабелями входов-выходов 059406 059426
Провод 15,2 м
С выключателем 059399 059419
Без выключателя 059402 059421
Без выключателя с кабелями входов-выходов 059406 059427

Конфигурации с полноразмерным механизированным резаком 180° и ручным резаком 75°

Провод Источник тока с портом CPC и делителем напряжения
230-400 В 400 В
7,6 м с выключателем 059404 059424

*Конфигурации с дистанционным подвесным выключателем.

Конфигурации на заказ

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.

Варианты источника тока

Стандартный источник тока Источник тока с портом CPC и делителем напряжения Источник тока с портом CPC, делителем напряжения и портом последовательной связи
230-400 В 059390 059391 059392
400 В 059410 059411 059412

Начальные комплекты расходных деталей

Комплект
Ручной резак 228849
Механизированный резак 228848
Механизированный резак с чувствительным к сопротивлению кожуху 228869

Варианты резаков

Длина кабеля Ручные резаки Механизированные резаки Роботизированные резаки
75° 15° 180° Мини 180° 45° 90° 180°
4,5 м 059476 059481
7,6 м 059473 059470 059477 059482 059464 059465 059466
10,7 м 059478 059483
15,2 м 059474 059471 059479 059484 059585 059586 059587
22,8 м 059475 059472 059480

Кабели

Длина кабеля 7,6 м 15,2 м 22,8 м
Рабочие провода
Ручной зажим 223254 223255 223256
С-образный зажим 223287 223288 223289
Кольцевая клемма 223284 223285 223286
Управляющие кабели
Дистанционный подвесной выключатель 128650 128651 128652
ЧПУ, лепестковый разъем, делитель напряжения 228350 228351
ЧПУ, лепестковый разъем, без делителя напряжения 23206 23279
ЧПУ, D-образный разъем, делитель напряжения 223048 123896
RS-485 Последовательная связь, без разъема 223236 223237
RS-485 Последовательная связь, D-образный разъем 223239 223240
