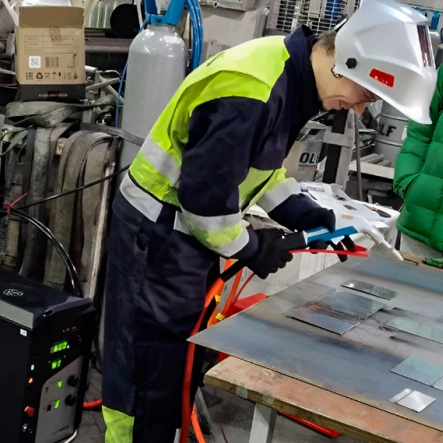

Реализованный проект по внедрению IPG LightWELD на производстве.

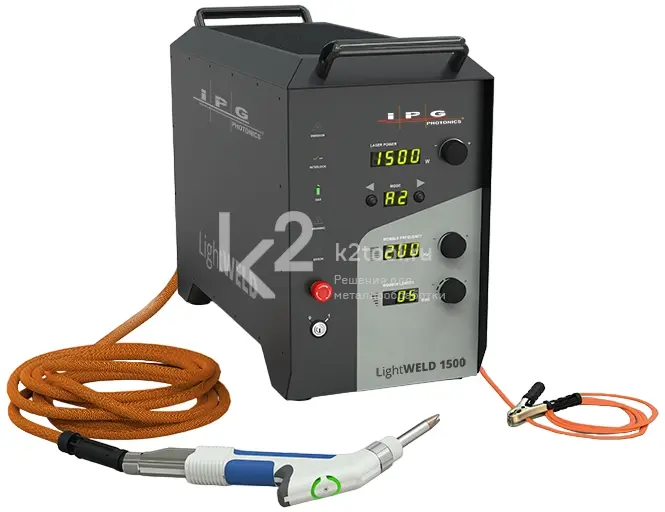

Лазерная система LightWELD предназначена для сварки разнородных, высокоотражающих металлов различной толщины без использования присадочной проволоки, что трудно осуществить с помощью традиционных методов сварки. Также возможна сварка металлов с различной электропроводностью.
Непревзойденная стабильность лазера обеспечивает постоянную мощность в диапазоне от 150 до 1500 Вт. Доступны режимы с высокой пиковой мощностью до 2500 Вт для расширения возможностей сварки.
Включенный в комплектацию системы выбор наконечников обеспечивает оптимальную сварку различных типов соединений.
Кабель длиной 10 м объединяет в себе оптоволоконный кабель лазерного излучения, гибкую трубку подачи газа, электрический кабель. Совместим со всеми ведущими системами подачи проволоки.
Система LightWELD обладает основным рядом преимуществ:
- Производительность: до 4-х раз быстрее, чем TIG
- Простота в освоении и эксплуатации
- Компактность: масса всего 53 кг
- Высококачественная сварка толстых, тонких и отражающих металлов без коробления, деформации, подрезов и прожогов
- Экономия времени: минимальная последующая обработка деталей, шлифовка или полировка.
Особенности
- Установленные режимы сварки обеспечивают получение высококачественных и стабильных сварных швов.
- Начинающие сварщики проходят обучение и переходят к работе за считанные часы, что снижает производственные затраты и затраты на обучение.
- Интуитивно понятный интерфейс с выбором до 50 сохраненных режимов и сохранения новых параметров, заданных оператором.
- Возможно осуществлять сварку разнородных металлических деталей разной толщины.
- Существенно меньшее тепловложение и минимальная зона термического влияния, что помогает избежать коробления и нагара.
- Простой механизм выбора режима позволяет осуществить переход между комбинациями материалов.
- Эргономичный, удобный и простой в использовании лазерный сварочный пистолет со встроенной функцией колебания луча (Wobble).
- Простое управление с возможностью увеличения ширины сварного шва до 5 мм и выбора частоты качания (осцилляции) выходного луча.
- LightWELD улучшает внешний вид швов и делает возможным сварку деталей с плохой подгонкой кромок.
- Прочный стальной корпус лазерной системы обеспечивает долговечность эксплуатации и безопасность при транспортировке.
- Встроенное автоматическое воздушное охлаждение.
- Интегрированная система подачи сварочного газа.
- Возможность интеграции механизма подачи проволоки.
- Низкое потребление электроэнергии, малое количество дыма.
- Управление включением лазера с помощью ключа и наличие кнопки аварийной остановки обеспечивают безопасную эксплуатацию.
- Наличие предохранительной блокировки проверяет целостность цепи подключения лазера к сварочному пистолету.
- Двухступенчатый спусковой крючок сварочного пистолета (включение и последующий запуск излучения) минимизирует непреднамеренное включение лазера.
- Блокировка электрического контакта сварочного пистолета с деталью отключает питание лазера, если сварочная головка не прижата к свариваемой детали, обеспечивая безопасность работы.
Свариваемые материалы
| Металл | Толщина (односторонняя сварка) | Толщина (двусторонняя сварка) |
| Нержавеющая сталь | до 4 мм | до10 мм |
| Оцинкованная сталь | до 4 мм | до 10 мм |
| Низкоуглеродная сталь | до 4 мм | до 10 мм |
| Алюминиевые сплавы | до 4 мм | до 10 мм |
| Медь | до 1 мм | до 2 мм |
Угловое соединение
Нержавеющая сталь 9 мм и 1 мм
Стыковое соединение
Низкоуглеродистая сталь 10 мм
Стыковое соединение
Нержавеющая сталь 1 мм и медь 1 мм
Соединение внахлест
Низкоуглеродистая сталь 1 мм и 2 мм
Технические характеристики
| Тип лазера | Непрерывный иттербиевый волоконный лазер с длиной волны 1070 нм | |
| Параметры лазера (режим сварки) | 1500 Вт средней мощности 2500 Вт режим импульсной мощности |
|
| Длина кабеля | 10 м | |
| Охлаждение | Воздушное | |
| Сварочный пистолет | Фокусное расстояние коллимирующей линзы | 40 мм |
| Фокусное расстояние фокусирующей линзы | 120 мм | |
| Размер лазерного пятна в зоне обработки | 150 мкм | |
| Амплитуда качания луча | Регулировка до 5 мм | |
| Технологический газ | Аргон, азот, аргон + смеси СО2 | |
| Давление | 103-207 кПа (15-30 psi) | |
| Условия окружающей среды | от -20 до +60 °C, рабочий диапазон от 5 до 35 ° C | |
| Толщины металла при односторонней сварке | Нержавеющая сталь, низкоуглеродистая сталь, оцинкованная сталь, алюминий до 4 мм, медь до 1 мм | |
| Параметры сети | 220 В, 50/60 Гц, ток менее 20 А | |
| Габариты базового блока (Ш×Г×В) | 316×641×534 мм | |
| Масса базового блока | 53 кг | |
