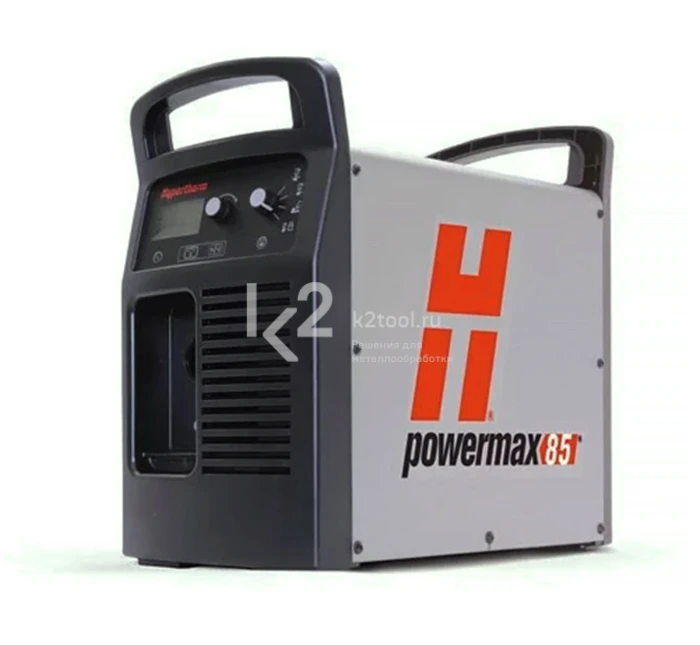

Powermax85 — система премиум-класса для резки материала толщиной до 25 мм, имеет такие же функции и параметры, как и система Powermax65, однако при этом ее мощность выше, поскольку сила выходного тока составляет 85 А. В конструкции этой системы, которая разработана для максимизации времени бесперебойной работы и производительности, воплощены новейшие технологические разработки, такие как технология Smart Sense, которая позволяет автоматически регулировать давление газа. Благодаря целому ряду доступных конфигураций, в которых выполнены резаки Duramax, операторы могут выбрать именно тот инструмент, который лучше всего подходит для данного задания: ручной резки или строжки, автоматизированной резки в портативном варианте, резки с использованием координатного стола и роботизированной резки или строжки.
| Производительность
|
Толщина
|
Скорость резки
|
| Рекомендуемая
|
25 мм
|
500 мм/мин
|
| 32 мм
|
250 мм/мин
|
| Предельная (ручная резка)
|
38 мм
|
125 мм/мин
|
| Прожиг*
|
20 мм
|
|
*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
| Производительность
|
Скорость съема металла
|
Профиль кромки
|
| Типичная строжка
|
8,8 кг/ч
|
5,8×7,1 мм (Г×Ш)
|
Виды обработки
- Контактная резка.
- Механизированная резка.
- Резка в труднодоступных местах.
- Резка вровень.
- Резка мелких деталей.
- Строжка в труднодоступных местах.
- Строжка с максимальной чувствительностью.
- Строжка с максимальным снятием.
Технические характеристики
| Значения входного напряжения
|
380/400 В, 3-ф., 50/60 Гц
|
| Входной ток при 12,2 кВт
|
380/400 В, 3-ф., 20,5/19,5 А
|
| Выходной ток
|
25–85 A
|
| Номинальное выходное напряжение
|
143 В пост. тока
|
| Рабочий цикл при 40 °C
|
60 % при 85 А, 380/400 В, 3-ф
100 % при 66 А, 380/400 В, 3-ф
|
| Напряжение холостого хода
|
270 В пост. тока
|
| Размеры с ручками
|
500×234×455 мм
|
| Масса с резаком 7,6 м
|
28 кг
|
| Источник газа
|
Чистый, сухой, обезжиренный воздух или азот
|
| Рекомендуемые скорость потока и давление газа на входе
|
Резка: 189 л/мин при 5,9 бар
Строжка: 212 л/мин при 4,8 бар
|
| Длина силового кабеля
|
3 м
|
| Тип источника тока
|
Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
|
Стандартные конфигурации
Ниже приведены стандартные конфигурации систем, в которые входит источник тока, резак и рабочий кабель.
Конфигурации с ручным резаком 75°
| Провод
|
Стандартный источник тока
|
Источник тока с портом CPC и делителем напряжения
|
| 7,6 м
|
087117
|
087122
|
| 7,6 м с с фильтром Eliminizer и крышкой
|
087120
|
|
| 15,2 м
|
087118
|
087123
|
Конфигурации с ручными резаками 75° и 15°
| Провод
|
Источник тока с портом CPC и делителем напряжения
|
| 7,6 м без выключателя
|
087146
|
| 15,2 м без выключателя
|
087147
|
Конфигурации с полноразмерным механизированным резаком 180°
|
|
Источник тока с портом CPC и делителем напряжения
|
Источник тока с портом CPC, делителем напряжения и портом последовательной связки
|
| Провод 7,6 м
|
| С выключателем
|
087124
|
|
| Без выключателя
|
087131
|
|
| Без выключателя с кабелями входов-выходов
|
|
087139
|
| Провод 15,2 м
|
| С выключателем
|
087125
|
|
| Без выключателя с кабелями входов-выходов
|
|
087141
|
Конфигурации с полноразмерным механизированным резаком 180° и ручным резаком 75°
| Провод
|
Источник тока с портом CPC и делителем напряжения
|
| 7,6 м с выключателем
|
087136
|
*Конфигурации с дистанционным подвесным выключателем.
Конфигурации на заказ
Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.
Варианты источника тока
|
|
Стандартный источник тока
|
Источник тока с портом CPC и делителем напряжения
|
Источник тока с портом CPC, делителем напряжения и последовательным портом
|
| 400 В
|
087068
|
087106
|
087107
|
Начальные комплекты расходных деталей
|
|
Комплект
|
| Ручной резак
|
228966
|
| Механизированный резак
|
228967
|
| Механизированный резак с чувствительным к сопротивлению кожуху
|
228968
|
Варианты резаков
| Длина кабеля
|
Ручные резаки
|
Механизированные резаки
|
Роботизированные резаки
|
| 75°
|
15°
|
180°
|
Мини 180°
|
45°
|
90°
|
180°
|
| 4,5 м
|
|
|
059476
|
059481
|
|
|
|
| 7,6 м
|
059473
|
059470
|
059477
|
059482
|
059464
|
059465
|
059466
|
| 10,7 м
|
|
|
059478
|
059483
|
|
|
|
| 15,2 м
|
059474
|
059471
|
059479
|
059484
|
059585
|
059586
|
059587
|
| 22,8 м
|
059475
|
059472
|
059480
|
|
|
|
|
Кабели
| Длина кабеля
|
7,6 м
|
15,2 м
|
22,8 м
|
| Рабочие провода
|
| Ручной зажим
|
223035
|
223034
|
223033
|
| С-образный зажим
|
223203
|
223204
|
223205
|
| Кольцевая клемма
|
223209
|
223210
|
223211
|
| Управляющие кабели
|
| Дистанционный подвесной выключатель
|
128650
|
158651
|
128652
|
| ЧПУ, лепестковый разъем, делитель напряжения
|
228350
|
228351
|
|
| ЧПУ, лепестковый разъем, без делителя напряжения
|
023206
|
023279
|
|
| ЧПУ, D-образный разъем, делитель напряжения
|
223048
|
123896
|
|
| RS-485 Последовательная связь, без разъема
|
223236
|
223237
|
|
| RS-485 Последовательная связь, D-образный разъем
|
223239
|
223240
|
|
