Колонны и линии могут быть оснащены либо SAW сваркой, либо в сочетании с MIG/MAG, TIG или PLASMA, в зависимости от чего могут использоваться для сварки балок, труб или резервуаров.
Сварочное оборудование доступно как в стандартных версиях, так и по индивидуальному заказу клиента. Колонны и линии могут быть интегрированы с другим оборудованием, например, с роликовыми вращателями или со сварочными позиционерами.
Технические характеристики
| Тип 2×3 | Тип 3×3 | Тип 4×3 | Тип 2×3 | |
|---|---|---|---|---|
| Общая высота | ~4210 мм | ~5410 мм | ~6510 мм | ~6510 мм |
| Макс. рабочая высота | ~3000 мм | ~4210 мм | ~5210 мм | ~5210 мм |
| Мин. рабочая высота | ~1000 мм | ~1210 мм | ~1210 мм | ~1210 мм |
| Рабочий ход по вертикали | 2000 мм | 3000 мм | 4000 мм | 4000 мм |
| Рабочий ход по горизонтали | 3000 мм | 3000 мм | 3000 мм | 4000 мм |
| Макс. нагрузка при наибольшем вылете | 170 кг | 150 кг | 120 кг | 120 кг |
| Вертикальная скорость привода | 187-1870 мм/мин | 187-1870 мм/мин | 187-1870 мм/мин | 187-1870 мм/мин |
| Скорость привода | 203-2030 мм/мин | 203-2030 мм/мин | 203-2030 мм/мин | 203-2030 мм/мин |
| Размеры основания | 1000×1000 мм | 1415×1415 мм | 1900×1900 мм | 1900×1900 мм |
Доступные опции
- Полуавтоматическое поперечное скольжение с автоматической системой отслеживания (контроля сварного соединения)
- Поворотная система для сварки
- Визуальная система для SAW, включая камеру (1 единица)
- Визуальная система для GSAW, включая камеру (1 единица)
- Лазерный указатель
- 6-метровая направляющая
- 12-метровая направляющая
- Расширены возможности по интеграции с контроллером источника питания и дополнительными приспособлениями, например, вращатель и/или сварочный манипулятор

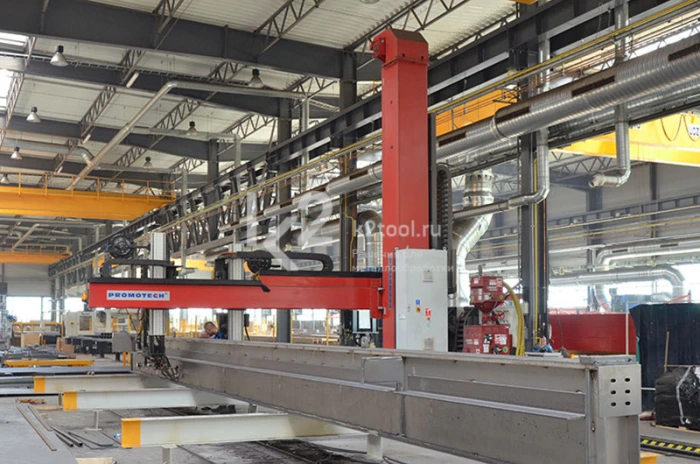

Полупортальное сварочные системы для балок и резервуаров типа WA
Это специальная версия сварочных колонн и линий, в которой используется две сварочные головки. Подходит для сварки SAW/GMAW/PLASMA.
Сварочные колонны и линии типа WA позволяют выполнять сварку длинных балок замкнутого профиля, балок типа T, H, HSI, HSQ с перегородкой высотой до 1500 мм, наружную/внутреннюю сварку резервуаров и цистерн с максимальным диаметром до 4500 мм.
Различные способы применения
Двухсторонняя сварка
Кольцевая сварка
Наплавка турбин
Типы сварочных колонн и линий (стандартная версия)
| C&B 2X2 | Стационарные |
| C&B 2X2 R | Стационарные, ручное вращение |
| C&B 2X2 XR | Мобильные, ручное вращение |
| C&B 3X3 | Стационарные |
| C&B 3X3 R | Стационарные, ручное вращение |
| C&B 3X3 XR | Мобильные ручное вращение |
| C&B 4X4 | Стационарные |
| C&B 4X4 R | Стационарные, ручное вращение |
| C&B 4X4 XR | Мобильные, ручное вращение |
| C&B 5X4 | Стационарные |
| C&B 5X4 R | Стационарные, ручное вращение |
| C&B 5X4 XR | Мобильные, ручное вращение |
| C&B 6X4 | Стационарные |
| C&B 6X4 R | Стационарные, ручное вращение |
| C&B 6X4 XR | Мобильные, ручное вращение |
