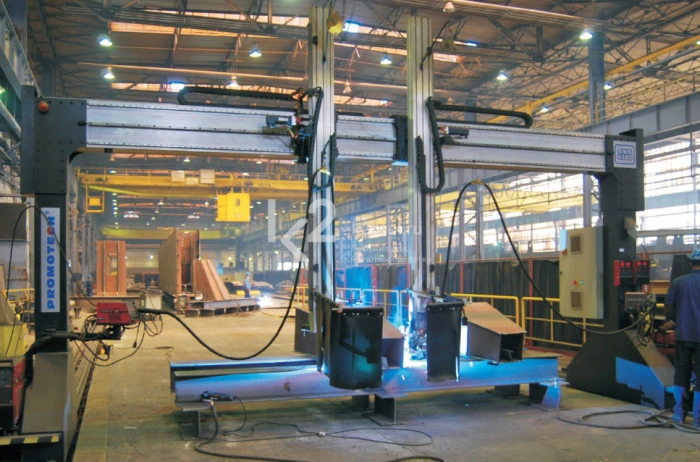

Портальные сварочные системы предназначены для продольной сварки длинных балок в вертикальном положении с активной компенсацией положения горелок. По индивидуальному желанию клиента они могут интегрироваться с MIG/MAG или SAW сварочным оборудованием.
Стандартная версия включает в себя числовое управление движением по 5-ю степеням свободы, контролируемое компьютером с TFT графическим экраном. Активная компенсация положения обеих горелок по отношению к сварочному шву позволяет добиться точности 0,1 мм. Меню системы управления на английском языке.
Применяются при продольной сварке длинных балок с вертикальными рёбрами.
Особенности
- Портальные сварочные системы управляются цифровым контроллером.
- Сварочная система включает высокоточное обслуживание, планетарную коробку передач.
- Перемещение по всем осям возможно благодаря серводвигателям высокого класса.
- Каждый серводвигатель управляется цифровым инвертером.
- Высокоточные линейные направляющие обеспечивают точное и плавное движение во всех направлениях.
- Держатели горелки установлены на опорах с помощью антисоударных соединений.
- Жесткая и прочная конструкция, основанная на алюминиевых профилях.
- Портальные сварочные системы оснащены системами активной безопасности, позволяющими защитить оператора.
- Программное обеспечение может быть адаптировано под нужды клиента.
- В зависимости от типа сварочного оборудования есть возможность задания параметров силы тока и напряжения как функций по времени.
- Визуальная система отслеживания выполнения сварки и пульт дистанционного управления доступны по предварительному заказу.
Преимущества
- Автоматизация сварочного процесса.
- Повышает эффективность и скорость производства.
- Заменяет трудоемкую работу нескольких сварщиков.
- Обеспечивает стабильно высокое качество сварных швов.
- Имеет возможность выполнения многослойных швов.
- Улучшает условия труда и безопасность оператора.
- Размеры портала и направляющих подбираются с учетом пожеланий клиента.
Технические характеристики
| GWS-1200/1200 | GWS-1500/1500 | GWS-1500/2500 | GWS-1800/3000 | |
|---|---|---|---|---|
| Рабочая зона (А×B) | 1200×1200 мм | 1500×1500 мм | 1500×2500 мм | 1800×3000 мм |
| Размер портала (C×D) | 2000×3100 мм | 2300×3500 мм | 2000×4500 мм | 2600×5500 мм |
| Длина направляющей | до 18,5 м | до 18,5 м | до 18,5 м | до 18,5 м |
| Длина сварки | до 16 м | до 16 м | до 16 м | до 16 м |
| Скорость движения по оси X | 0,01-10 м/мин | 0,01-10 м/мин | 0,01-10 м/мин | 0,01-10 м/мин |
Большинство технических характеристик может быть изменено. Одно из главных преимуществ Promotech — способность разработать оборудование по индивидуальному заказу клиента.
Размер E (600 мм по каждой оси) и размер F (18500 мм по каждой оси) согласовываются по индивидуальному заказу.
Типы балок
- с закрытым сечением;
- однотавровые;
- двутавровые;
- HIS и HSQ.
