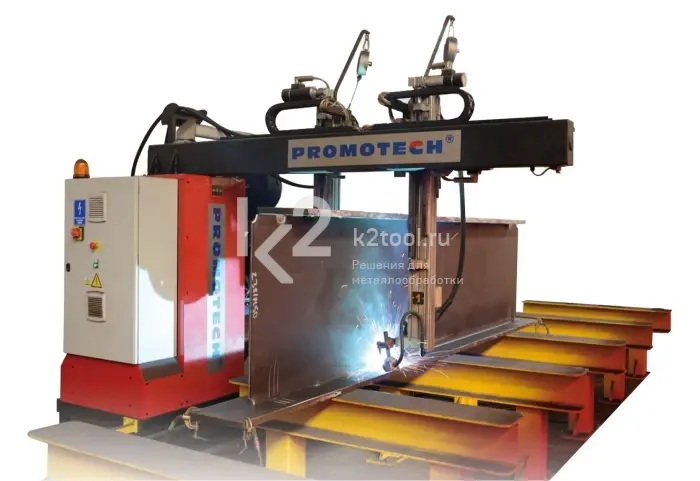

Портальные системы для сварки балок WA-1000 / WA-1500

Автоматические портальные сварочные системы с направляющими предназначены для сварки балок типа H, I, T, L, HKS, HSQ и балок конического типа. Они включают механическую автоматизирован­ную систему направляющих и подходят для сварки SAW/GMAW. WA 1000/1500 позволяют программировать заданную последовательность сварки и сварочные параметры в автоматическом цикле. Вращатель и позиционер балок, а также гидравлическая монтируемая рабочая площадка для установки и перемещения двутавровых балок доступны по требованию заказчика.

Особенности и преимущества

• Продольная сварка балок в вертикальном и горизонтальном положении.
• GMAW или SAW сварка.
• Разработка и создание модификаций машины по индивидуальному заказу возможны и предварительно согласовываются.
• Числовое управление движением с 5‑ю степенями свободы с системой механических направляющих.
• Постоянная корректировка положения обеих горелок по отношению к сварочному шву.
• Позволяет программировать заданную последовательность сварки и сварочные параметры в автоматическом цикле.
• Работа с одним оператором.
• Автоматическая угловая и стыковая сварка с системой направляющих.
• Отсутствие необходимости в предварительной сварке и сокращение расхода металла наполнителя.
• Дружественный мультиязычный интерфейс.
• Совместим с большинством существующих на рынке источников питания.
• Возможность реализации дополнительного функционала, например длины шва, параметров прерывистого шва.

Технические характеристики

* Оборудование массой до 90 кг монтируется на машине, более 90 кг должно быть размещено на полу.

Типы используемых балок

Опциональное оснащение

Вращатель балок и позиционер: Макс. высота заготовки: 650 мм/1000 мм. Выдерживаемая мощность: 4 Т/5 Т. Рабочая высота: 50 мм.
Встроенная гидравлическая рабочая площадка для двутавровых балок (доступно по заказу): Высота ребра балки 200 — 1000 мм. Фланец мин. 150 мм. Длина 12 м.
