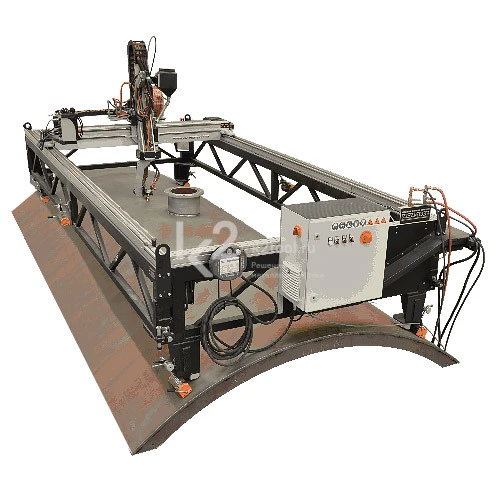

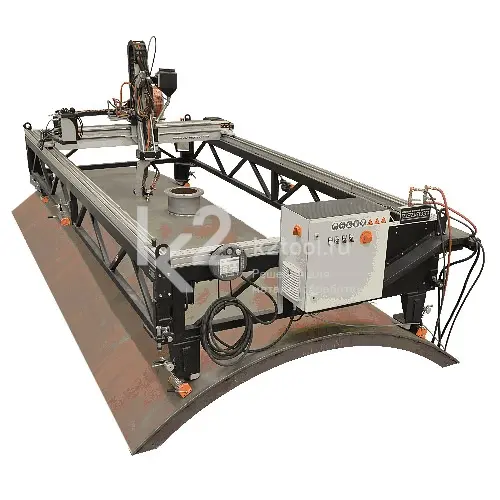

Пятиосевая мобильная машина с ЧПУ для вырезки отверстий и вварки горловин в обечайки Promotech MCM 1000/4000

Машины MCM от Promotech — это полностью мобильное оборудование с ЧПУ для резки и сварки. Они способны работать на круговых, конических, плоских и других типах поверхностей. Эти машины разработаны и произведены компанией Promotech и созданы из высококачественных европейских деталей.

Автоматическая газовая или плазменная резка/снятие фаски и одинарная либо двойная разделка сварного шва применяются в производстве ветрогенераторов (дверных проемов) или сосудов под давлением (цистерн).

Особенности

  • Каждая заготовка (например, дверной проем) может быть просканирована для создания индивидуальной формы резки.
  • Полная мобильность.
  • Работа с одним оператором.
  • Быстрое и простое позиционирование.
  • Процессы резки, сварки и нарезания кромки выполняются в автоматических циклах.
  • Высокое качество сварного шва, неизменно эффективный результат работы.
  • Полуавтоматический пульт дистанционного управления горелкой.
  • Подключение, сохранение и загрузка данных с помощью Wi-Fi (VNC соединение).
  • Сделано в ЕС.

Параметры фаски

Благодаря пятой оси машины MCM способны работать с постоянной шириной фаски. Точность позиционирования составляет до 0,1 градуса. Возможность поддерживать ширину фаски с автоматической регулировкой угла обеспечивает существенную экономию затрат за счет оптимизации расхода сварочных материалов.

Размеры отверстий при резке с постоянной шириной фаски: α и β - переменные, C, D, W - константы.

Стандартные типы фаски:

Двухсторонняя Односторонняя

⅓ – ⅔ двухсторонняя

Односторонняя

Способы крепления на трубах


Стандартное крепление внутри трубы диаметром от 3000 мм Внешнее крепление на трубах диаметром от 3000 мм (опционально) Горизонтально относительно заготовки (опционально)

Технические характеристики

MCM-1000 MCM-4000
Параметры сети 3×400 В + PE + Н (230 В опционально); 50-60 Гц 3×400 В + PE + Н (230 В опционально); 50-60 Гц
Потребляемая мощность (вкл. источник питания) 3000 Вт 3000 Вт
Позиционирование Непосредственно на рабочей поверхности Непосредственно на рабочей поверхности
Мин. внешний диаметр трубы при непосредственном закреплении оборудования на заготовке 2000 мм 4000 мм
Позиционирование: внутри заготовки Опционально Опционально
Диапазон внешнего диаметра заготовки мин. 1000 мм мин. 1000 мм
Рабочий диапазон 1000×2200 мм 1200×4100 мм
Эффективный диаметр резки 50–1000 мм 50–1200 мм
Толщина листа 15–150 мм (до 200 мм по требованию) 15–150 мм (до 200 мм по требованию)
Угол фаски от 0° до 45° от 0° до 45°
Макс. скорость горелки по осям X и Y до 4 м/мин до 4 м/мин
Масса 500 кг 720 кг
Число степеней свободы 5 осей 5 осей
Метод резки Кислородно-ацетиленовая либо плазменная резка (опционально) Кислородно-ацетиленовая либо плазменная резка (опционально)
Способ сварки SAW/GMAW/FCAW/MCAW SAW/GMAW/FCAW/MCAW
Язык меню Английский, немецкий, испанский Английский, немецкий, испанский

Стандартные машины MCM доступны в следующих конфигурациях

  • Газовая резка с одинарной либо двойной разделкой сварного шва (Т-образные стыковые соединения).
  • SAW или FCAW-G/MCAW сварка.

Другие разновидности / MCM-4000 FCAW сварка

Машины MCM выполняют точную газовую резку и нарезание кромки на различных типах поверхностей, а также идеальную обработку заготовки и высококачественную SAW сварку. Они могут быть оснащены программным обеспечением для программирования и мониторинга в режиме онлайн.

  • Встроенный маршрутизатор обеспечивает удаленный доступ к интерфейсу машины (VNC сеть).
  • Совместимость с мобильными устройствами и компьютерами.
  • Проводное соединение и с помощью Wi-Fi.
  • По запросу ПО обновляется и диагностирует машину.
  • Может фиксироваться как с внешней, так и с внутренней стороны заготовки.
  • DXF импорт данных.
  • Плазменная резка.
