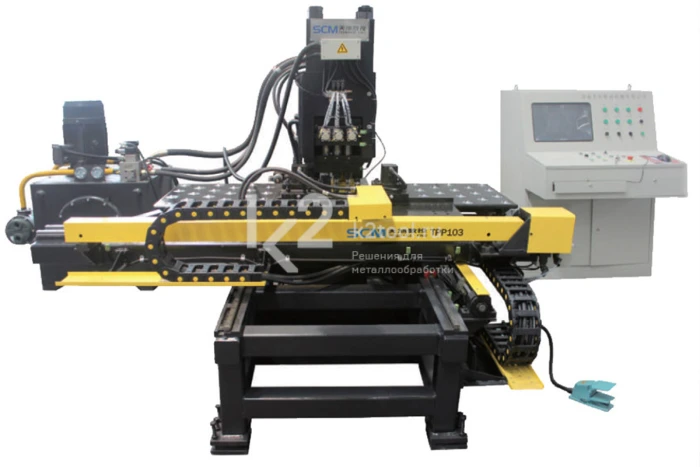

Гидравлический станок с ЧПУ для пробивки и маркировки листового проката TPP103/TPPR103

Специальный станок для пробивки и маркировки соединительных пластин, используемый при производстве вышек, опор и мостов, а также в других отраслях металлопромышленности

Особенности

  • Станок имеет высокопрочную C-образную сварную раму с большим рабочим пространством.
  • В машине установлены три автоматические станции: две пробивочные и одна маркировочная.
  • Система зажима может быть настроена для работы с заготовками различных размеров благодаря блоку фиксации заготовки и шариковым опорам.
  • Оси X и Y приводятся в действие и контролируются ПЛК и сервоприводом при помощи системы шарико-винтовой передачи. Таким образом ЧПУ задает положение пуансона и автоматизирует весь рабочий процесс. Оператору достаточно ввести габариты заготовки для того, чтобы возобновить ранее выполненную задачу.
  • Сервопривод под контролем ЧПУ обеспечивает высокую эффективность, стабильность и точность обработки деталей.
  • Важные функциональные компоненты имеют модульную структуру, благодаря чему их легко ремонтировать и заменять.
  • Пробивка и маркировка заготовки за 1 проход.
  • Простое программирование, чтение CAD-чертежей, возможность интеграции сторонних программ, написанных с помощью специального ПО..
  • Использование файловой системы TEKLA, например .NC1.
  • Самодиагностика неисправностей.
  • Оси X и Y приводятся в действие сервоприводом и системой ШВП по линейной направляющей, обеспечивая максимальную точность обработки.

Технические характеристики

Модель TPP103 TPPR103
Максимальный размер заготовки ДхШ 1500×800 мм
Макс. диаметр пробивки Ø 26 мм
Толщина пробиваемого материала 5-25 мм (Q235) 5-25 мм (Q345),
5-20 мм (Q420)
Сила пробивки 1000 кН 1200 кН
Сила маркировки 800 кН 1000 кН
Минимальное расстояние между отверстием и краем пластины 25 мм
Размер фигуры 14x10x19 мм
Кол-во фигур 12 16
Количество рабочих станций 3
Программирование AutoCAD или стороннее ПО
Габариты Д×Ш×В 3200×3000×1900 мм
3400×3200×1900 мм
Масса 5420 кг 6500 кг
