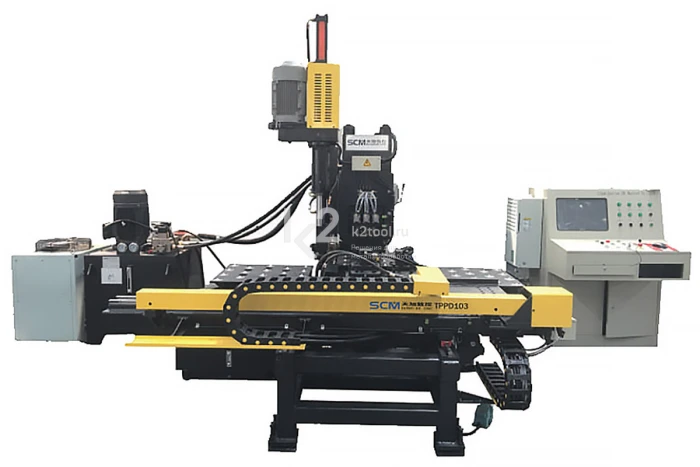

Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD103/TPPRD103

Специальный станок с ЧПУ для пробивки, сверления и маркировки листового проката, используемый при производстве вышек и опор, а также других отраслях металлопромышленности

Особенности

  • Станок имеет высокопрочную C-образную сварную раму с большим рабочим пространством.
  • В машине установлены четыре автоматические станции: две пробивочные, одна маркировочная и одна сверлильная.
  • Система зажима может быть настроена для работы с заготовками различных размеров благодаря блоку фиксации заготовки и шариковым опорам.
  • Оси X и Y приводятся в действие и контролируются ПЛК и сервоприводом при помощи системы шарико-винтовой передачи. Таким образом ЧПУ задает положение пуансона и автоматизирует весь рабочий процесс. Оператору достаточно ввести габариты заготовки для того, чтобы возобновить ранее выполненную задачу.
  • Сервопривод под контролем ЧПУ обеспечивает высокую эффективность, стабильноcть и точность обработки деталей.
  • Важные функциональные компоненты имеют модульную структуру, благодаря чему их легко ремонтировать и заменять.
  • Пробивка, сверление и маркировка заготовки за 1 проход.
  • Простое программирование, чтение CAD-чертежей, возможность интеграции сторонних программ, написанных с помощью специального ПО. Использование файловой системы TEKLA (например, NC1).
  • Самодиагностика неисправностей.
  • Оси X и Y приводятся в действие сервоприводом и системой ШВП по линейной направляющей, обеспечивая максимальную точность обработки.

Технические характеристики

Модель TPPD103 TPPRD103
Максимальный размер заготовки ДхШ 1500×800 мм
Макс. диаметр пробивки Ø 26 мм
Толщина пробиваемого материала 5-25 мм (Q235) 5-25 мм (Q345),
5-20 мм (Q420)
Макс. диаметр сверления Ø 50 мм
Макс. толщина сверления 40 мм
Сила пробивки 1000 кН 1200 кН
Сила маркировки 800 кН 1000 кН
Минимальное расстояние между
отверстием и краем пластины
Пробивка 25 мм
Сверление Зависит от диаметра отверстия
Размер фигуры 14x10x19 мм
Кол-во фигур 12 16
Количество рабочих станций 4
Скорость подачи при сверлении 25-280 мм/мин
Ход сверлильного шпинделя 180 мм
Скорость сверлильного шпинделя 120-560 об/мин
Программирование AutoCAD или стороннее ПО
Габариты Д ×Ш×В 3200×3000×2600 мм 3300×3200×2600 мм
Масса 5800 кг 7000 кг
