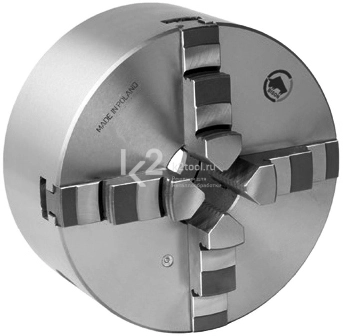

Четырёхкулачковый токарный патрон Bison Ø 160 мм с центральным зажатием предназначен для крепления заготовки, детали или инструмента на шпинделе токарного станка.
Особенности
- Конструкция изготовлена из литого чугуна.
- Поверхности подвергнуты индукционной закалке и отшлифованы.
- Патрон обеспечивает равномерную силу зажима с высокой точностью повторения.
- Посадка выполнена с цилиндрическим центрирующим пояском по стандарту DIN 6350.
- Высокая точность радиального биения (в сравнении с DIN 6386).
Технические характеристики
| D | 160 мм |
| B | 64,5 мм |
| B1 | 69,3 мм |
| C | 4 мм |
| H1 | 125 мм |
| E | 42 мм |
| F | 140 мм |
| G | 3×М10 |
| J | 32 мм |
| L | 43 мм |
| Скорость вращения | 3600 об/мин |
| Масса | 10 кг |
Комплектация
- Четырёхкулачковый токарный патрон Bison Ø 160 мм.
- Комплект одночастных кулачков с возможностью переворота.
- Торцевой ключ для зажимного патрона.
