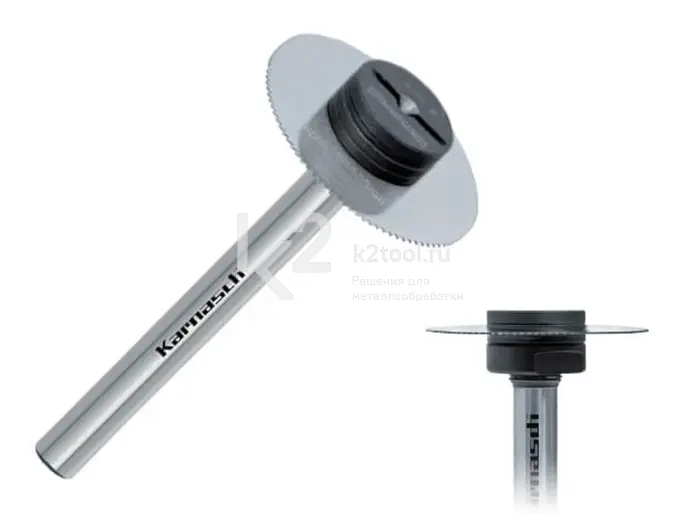

Оправка для отрезных фрез Karnasch арт. 5.6101 — приспособление для крепления обрабатываемых изделий или режущих инструментов с центральными отверстиями.
- d2 — внутренний диаметр пильного диска (посадочное отверстие).
- d1 — диаметр фланца.
- d3 — диаметр хвостовика.
| Артикул | d2 h6 | d3 h6 | d1 | l1 | l2 | SB макс. | S |
|---|---|---|---|---|---|---|---|
| 5.6101.05.04 | 5 | 4 | 10 | 50 | 2 | 6 | 8 |
| 5.6101.06.05 | 6 | 5 | 12 | 60 | 2 | 6 | 10 |
| 5.6101.08.06 | 8 | 6 | 15 | 70 | 2 | 6 | 13 |
| 5.6101.08.07 | 8 | 7 | 15 | 80 | 2 | 6 | 13 |
| 5.6101.10.06 | 10 | 6 | 18 | 70 | 2,5 | 6 | 15 |
| 5.6101.10.08 | 10 | 8 | 18 | 90 | 2,5 | 6 | 15 |
| 5.6101.13.10 | 13 | 10 | 22 | 110 | 2,5 | 6 | 19 |
| 5.6101.16.12 | 16 | 12 | 26 | 120 | 2,5 | 6 | 22 |
