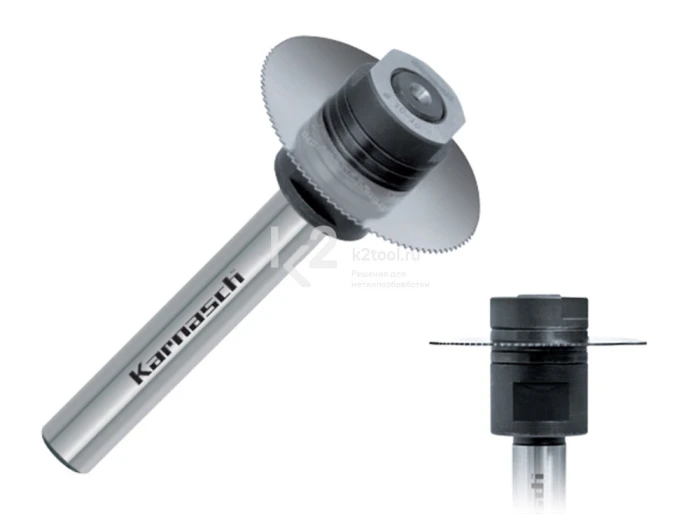

Оправка для отрезных фрез Karnasch арт. 5.6100 — приспособление для крепления обрабатываемых изделий или режущих инструментов с центральными отверстиями.
- d1 — диаметр фланца.
- d2 — внутренний диаметр пильного диска (посадочное отверстие).
- d3 — диаметр хвостовика.
| Артикул | d2 h6 | d3 h6 | d1 | l1 | l2 | SB макс. | S |
|---|---|---|---|---|---|---|---|
| 5.6100.03.05 | 3 | 5 | 5 | 60 | 8 | 3 | 4 |
| 5.6100.05.06 | 5 | 6 | 10 | 70 | 10 | 6 | 8 |
| 5.6100.05.06.075 | 5 | 6 | 7,5 | 70 | 7 | 3 | 6 |
| 5.6100.05.10 | 5 | 10 | 10 | 80 | 10 | 6 | 8 |
| 5.6100.06.10 | 6 | 10 | 12 | 80 | 10,5 | 6 | 10 |
| 5.6100.08.10 | 8 | 10 | 15 | 80 | 10 | 6 | 13 |
| 5.6100.08.12 | 8 | 12 | 15 | 90 | 11 | 6 | 13 |
| 5.6100.10.06 | 10 | 6 | 18 | 80 | 10,5 | 6 | 15 |
| 5.6100.10.10 | 10 | 10 | 18 | 80 | 10,5 | 6 | 15 |
| 5.6100.10.16 | 10 | 16 | 18 | 100 | 11,5 | 6 | 15 |
| 5.6100.13.16 | 13 | 16 | 22 | 110 | 12 | 6 | 19 |
| 5.6100.16.10 | 16 | 10 | 22 | 80 | 8 | 3 | 19 |
| 5.6100.16.20 | 16 | 20 | 26 | 120 | 13 | 6 | 22 |
| 5.6100.22.16 | 22 | 16 | 32 | 120 | 13 | 6 | 27 |
