Комплекс многофункциональный O+P CENTER JUNIOR

Производитель: O+P Оставить отзыв Задать вопрос Распечатать

Многофункциональный мобильный комплекс CENTER JUNIOR предназначен для обработки гидравлических труб и объединяет в себе весь необходимый функционал: резка, снятие фаски, гибка, развальцовка под углом 37° и предварительная сборка колец стандарта DIN 2353.

Особенности

Мощный комплекс обеспечивает высокую производительность.
Электро-механическое управление.
Встроенный пневматический компрессор для внутренней очистки труб.
Станок оснащен колесиками для удобной транспортировки.
Спереди расположен отсек для хранения инструментов.
Система безопасности обеспечивает надежную защиту деталей станка и оператора.
Подходит как для мастерской, так и для серийного производства.
Инструменты поставляются в соответствии с нормами UNI ISO 8434-2 и DIN 3949.

Технические характеристики

Гибка труб ∅	6-42×4 мм
Развальцовка 37°	6-42×4 мм
Предварительная сборка 24°	6-42×4 мм
Снятие фаски (внутр./внеш. зачистка)	6-42 мм
Резка труб (макс. ∅)	100 мм
Материал труб	Нерж. сталь (AISI 316 TI)
Материал труб	Угл. сталь (ST 37.4)
Параметры питания	230 В, 50 Гц, 1-фазный
Мощность	4600 Вт (6,2 л.с.)
Производительность компрессора	220 л/м
Масса без масла	305 кг
Объем бака	5 л
Габариты	1515×1000×1210 мм
Специальные параметры питания	Опционально

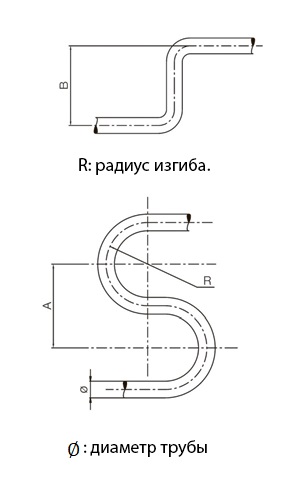

Радиус и угол изгиба трубогибочного шаблона

Стандартный гибочный шаблон
Диаметр трубы ∅	Средний радиус изгиба	Макс. угол изгиба	A	B
6 мм	15 мм	170°	60 мм	70 мм
8 мм	16,5 мм	170°	60 мм	70 мм
10 мм	27,5 мм	170°	70 мм	115 мм
12 мм	32,7 мм	170°	80 мм	120 мм
14 мм	46 мм	170°	110 мм	180 мм
15 мм	46 мм	170°	110 мм	180 мм
16 мм	48 мм	170°	110 мм	180 мм
18 мм	48 мм	170°	110 мм	190 мм
20 мм	66 мм	160°	140 мм	230 мм
22 мм	66 мм	160°	140 мм	240 мм
25 мм	81,5 мм	160°	170 мм	270 мм
28 мм	81 мм	160°	180 мм	300 мм
30 мм	98,5 мм	150°	220 мм	300 мм
35 мм	125,5 мм	120°	250 мм	440 мм
38 мм	116 мм	120°	250 мм	440 мм
42 мм	126 мм	120°	250 мм	440 мм
Гибочный шаблон Витворта
Диаметр трубы ∅	Средний радиус изгиба	Макс. угол изгиба	A	B
1/4" (6,35 мм)	16,5 мм	170°	60 мм	70,1 мм
3/8" (12,7 мм)	27,4 мм	170°	70,1 мм	115 мм
1/2" (12,7 мм)	32,5 мм	170°	80 мм	120 мм
5/8" (15,8 мм)	47,8 мм	170°	110 мм	180 мм
3/4" (19 мм)	47,8 мм	170°	110 мм	180 мм
1" (25,4 мм)	81,3 мм	160°	170 мм	270 мм
1 1/4" (31,75 мм)	100,8 мм	150°	220 мм	300 мм
1 1/2" (38,1 мм)	115,8 мм	120°	250 мм	440 мм

Таблица разъемов и "чашечек"

Диаметр трубы	Легкая серия (L)	Тяжелая серия (S)
6 мм	да	да
8 мм	да	да
10 мм	да	да
12 мм	да	да
14 мм	–	да
15 мм	да	–
16 мм	–	да
18 мм	да	–
20 мм	–	да
22 мм	да	–
25 мм	–	да
28 мм	да	–
30 мм	–	да
35 мм	да	–
38 мм	–	да
42 мм	да	–

Таблица развальцовочных инструментов

Диаметр трубы в мм	Диаметр трубы в дюймах
6 мм	1/4"
8 мм	5/16"
10 мм	3/8"
12 мм	1/2"
14 мм
15 мм
16 мм	5/8"
18 мм
20 мм	3/4"
25 мм	1"
30 мм
32 мм	1 1/4"
38 мм	1 1/2"
42 мм
