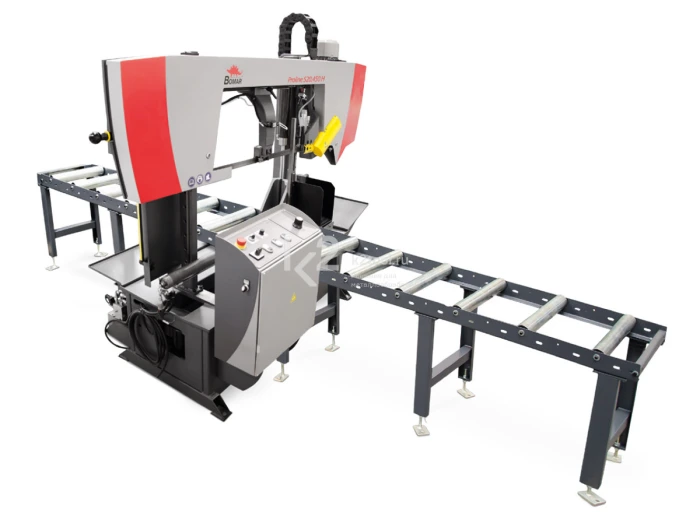

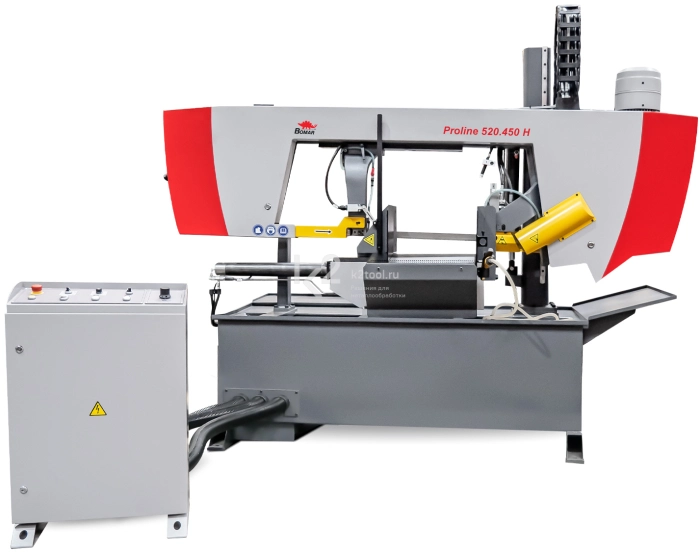

ProLine 520.450 H — полуавтоматический ленточнопильный станок двухколонного исполнения для раскроя заготовок под прямым углом. Предназначен для раскроя как отдельных заготовок, так и связок (при использовании устройства пакетной резки).

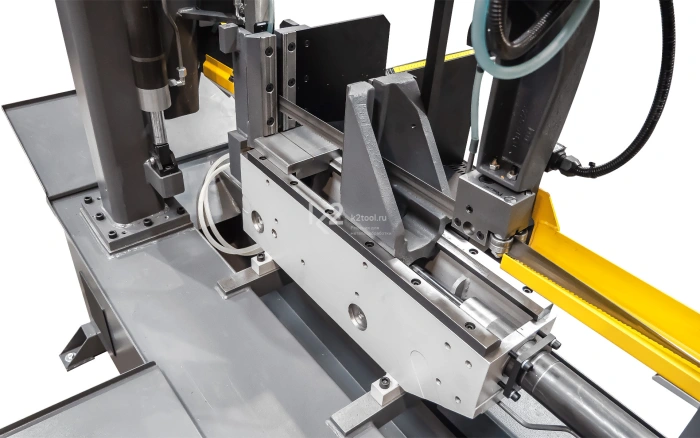

Большой современный пульт управления располагается рядом со станком. Мощные гидравлические тиски фиксируют заготовку гидравлическими цилиндрами, работающими на всю длину штока. Губки тисков располагаются с обеих сторон линии реза, удерживая как заготовку, так и саму отрезаемую часть.
Станок оснащён ограничителем движения подвижной губки тисков в зависимости от положения направляющей ленточного полотна. Данное устройство предотвращает поломку станка и позволяет экономить время оператора на наладку тисков для пиления новой заготовки. Станок также оснащен гидроцилиндром подъёма и опускания пильной рамы с системой контроля давления на заготовку.
Углы резания
|
|
|
|
|
|
|
|
| 0° | 450 мм | 520×450 мм | 520×450 мм |
450×450 мм |
400 мм | 400×400 мм |
500×225 мм |
Технические характеристики
| Тип станка | Полуавтоматический |
| Тип исполнения | Двухколонный |
| Мощность двигателя | 4 кВт |
| Параметры сети | 3×400 В / 50 Гц |
| Скорость движения ленточного полотна | 20-120 м/мин |
| Размер ленточного полотна | 6200×41×1,3 мм |
| Максимальный размер заготовки | 520×450 мм |
| Минимальное раскрытие тисков | 5 мм |
| Поворот пильной рамы | 0º |
| Габариты | 2890×1209×2031 мм |
| Масса | 1600 кг |
Комплектация
- Редуктор.
- Автоматическая система контроля давления пилы на заготовку.

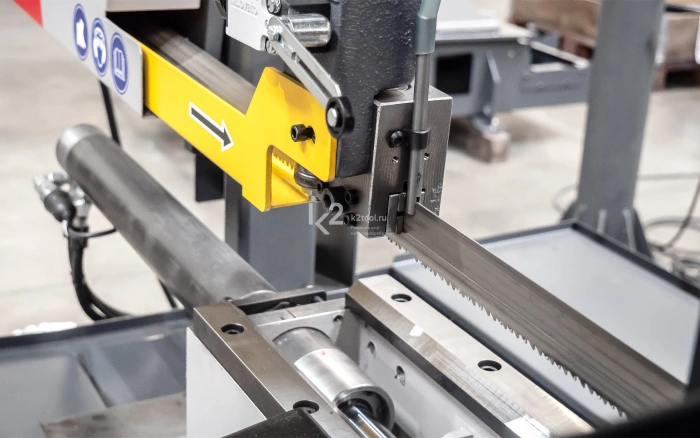

- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Быстрозажимные тиски.
- Привод л/п с бесступенчатой регулировкой скорости.
- Автоматическая регулировка усилия при резке.
- Переносная панель управления.
- Электронный контроль разрыва полотна.
- Датчик натяжения полотна.

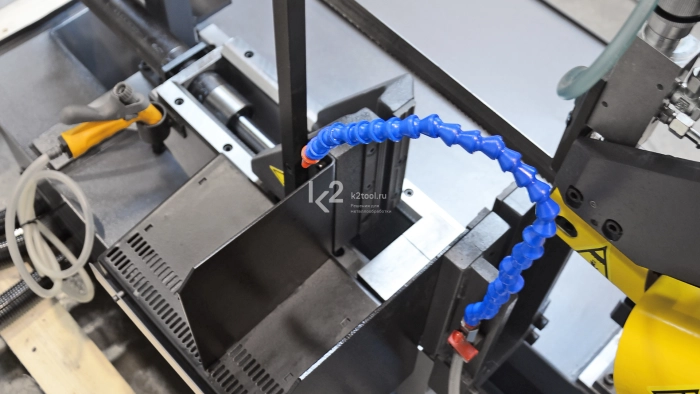

- Система подачи СОЖ.

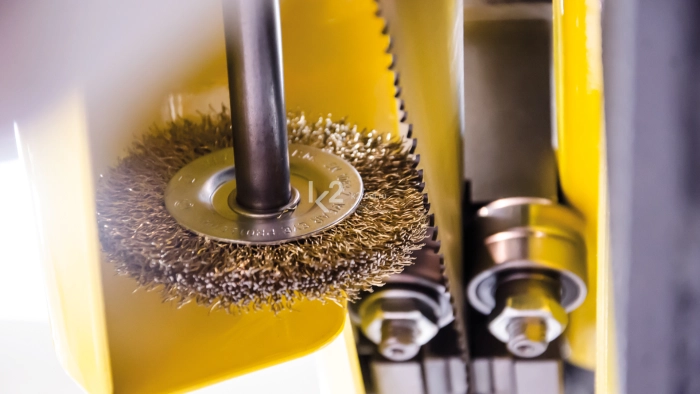

- Щетка для очистки.
- Большой контейнер для стружки.
