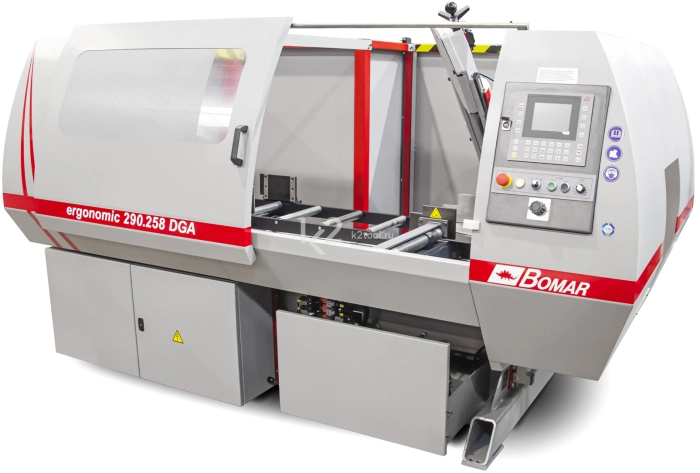

Полностью автоматический станок для резки под углом в обе стороны с автоматическим позиционированием пильной рамы. Подача заготовок, зажим и опускание пильной рамы осуществляются гидравлическим путём. Максимальная длина подачи заготовки без её перехвата составляет 1500 мм. Станок оснащён контроллером SIEMENS c большим дисплеем, в который заносятся параметры угловых резов, длины заготовок и их количество.
Программирование производится быстро и просто, благодаря большому дисплею, разделённому на секции. В контроллер может быть занесено до 60-ти программ. После перевода станка в ручной режим, управление всеми функциями можно осуществлять по отдельности. Пильная рама поворачивается электромеханическим путём в диапазоне от -45° до 60° примерно за 3 секунды. Автоматическое определение габаритов заготовки позволяет пильной раме двигаться с максимальной скоростью вплотную к заготовке, что сокращает время цикла пиления.
Станок спроектирован для пиления профильных заготовок небольших и средних габаритов в автоматическом режиме, особенно если заготовки часто необходимо пилить под углом. Точность подачи составляет 0,2 мм.
Конструкционные особенности
- Закрытая рабочая зона.
- ЧПУ контроллер SIEMENS.
- Задание длины, количества и угла реза заготовок.
- Функция мультиперехвата заготовок.
- Автоматический поворот пильной рамы на нужный угол.
- Датчики торца заготовок.
- Подающее устройство с ходом тисков 1500 мм на ременной передаче.
- Литая пильная рама из серого чугуна, усиленная ребрами жёсткости.
- Зажим и разжим тисков производится с пульта управления.
- Автоматическая регулировка давления на заготовку.
- Индикатор натяжения полотна пилы.
Углы резания
 |
 |
 |
 |
|
| 0° | 240 мм | 160×325 мм | 220×300 мм | 210×210 мм |
| 45° R | 180 мм | 60×230 мм | 115×200 мм | 195×195 мм |
| 45° L | 220 мм | 120×220 мм | 195×220 мм | 155×155 мм |
| 60° R | 135 мм | 100×130 мм | 100×130 мм | 95×95 мм |
Технические характеристики
| Тип станка | Автоматический |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 3,1 кВт |
| Параметры сети | 400 В / 50 Гц |
| Скорость движения ленточного полотна | до 120 м/мин |
| Размер ленточного полотна | 2910×27×0,9 мм |
| Максимальный размер заготовки | 290×250 мм |
| Минимальное раскрытие тисков | 5 мм |
| Минимальный остаток заготовки | 270 мм |
| Высота подачи материала | 755 мм |
| Поворот пильной рамы | -45º…+60º |
| Габариты | 1850×2900×1600 мм |
| Масса | 820 кг |
Комплектация
- Редуктор.
- Система подачи СОЖ.
- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Щетка для очистки.
- Литая пильная рама из чугунного сплава.
- Большой контейнер для стружки.
- Быстрозажимные тиски.
- Бесступенчатая регулировка скорости.
- ЧПУ контроллер.
