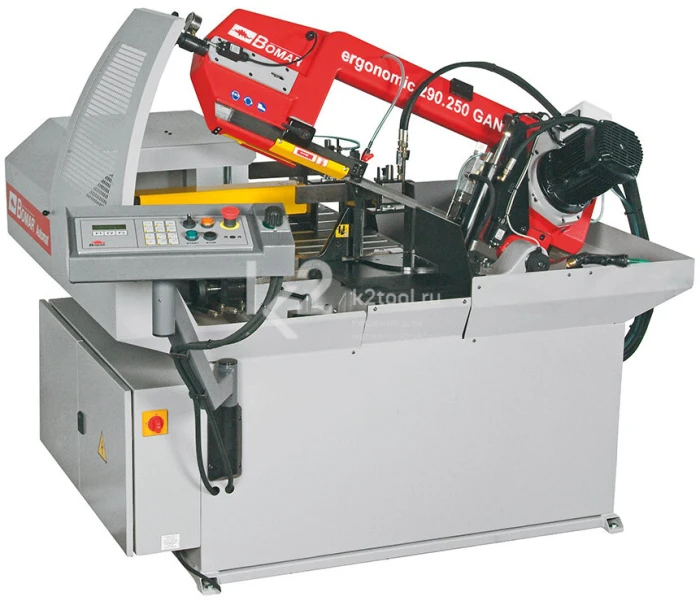

Автоматический ленточнопильный станок ЧПУ маятникового типа с возможностью пиления под углом.
Станок имеет тяжёлую литую чугунную пильную раму, устойчивую к вибрациям, и мощный червячный двигатель, работающий в масляной ванне. Высокоточные твердосплавные направляющие ленточного полотна, очищающая щётка, работающая синхронно с 27 полотном, обеспечивают отличное качество реза. Длина хода тисков составляет 600 мм. Подающие тиски оснащены магнитным датчиком с высоким разрешением, что обеспечивает высокую точность позиционирования. Длина заготовки задаётся программно, через пульт управления. Для подачи заготовки большей длины станок использует перехват тисками, количество которых система вычисляет автоматически.
Тиски раскрываются в обе стороны, предупреждая повреждение непрямых заготовок. Панель управления имеет четырёхстрочный подсвечиваемый диалоговый дисплей. Угловые резы могут производится в диапазоне до 45° в автоматическом режиме и до 60° в полуавтоматическом режиме. Станок может быть оснащён широким спектром дополнительных опций, таких как: рольганги, лазерная подсветка, пакетная резка, регулировка скорости частотным преобразователем, микронайзер.
Конструкционные особенности
- Функция мультиперехвата заготовок.
- Литая пильная рама из серого чугуна, усиленная ребрами жёсткости.
- Подающее устройство с ходом тисков 500 мм.
- Зажим и разжим тисков производится с пульта управления.
- Автоматический подъём пильной рамы после окончания цикла.
- Возможность задания высоты подъёма пильной рамы.
- Автоматическая регулировка давления на заготовку.
- Индикатор натяжения полотна пилы.
Углы резания
 |
 |
 |
 |
 |
|
| 0° | 250 мм | 290×250 мм | 290×250 мм | 250×250 мм | 290×110 мм |
| 45° R | 200 мм | 220×240 мм | 200×240 мм | 200×200 мм | |
| 60° R | 110 мм | 140×110 мм | 140×110 мм | 110×110 мм | |
Технические характеристики
| Тип станка | Автоматический |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 1,1 / 1,5 кВт |
| Параметры сети | 400 В / 50 Гц |
| Общая мощность | 4,9 кВт |
| Скорость движения ленточного полотна | 40-80 м/мин |
| Размер ленточного полотна | 2910×27×0,9 мм |
| Максимальный размер заготовки | 290×250 мм |
| Минимальное раскрытие тисков | 5 мм |
| Минимальный остаток заготовки | 80 мм |
| Высота подачи материала | 770 мм |
| Поворот пильной рамы | 0-60º |
| Габариты | 1980×1750×1470 мм |
| Масса | 651 кг |
Комплектация
- Редуктор.
- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Литая пильная рама из чугунного сплава.
- Быстрозажимные тиски.
- Бесступенчатая регулировка скорости.
- ЧПУ контроллер.
- Система подачи СОЖ.
- Щетка для очистки.
- Большой контейнер для стружки.
