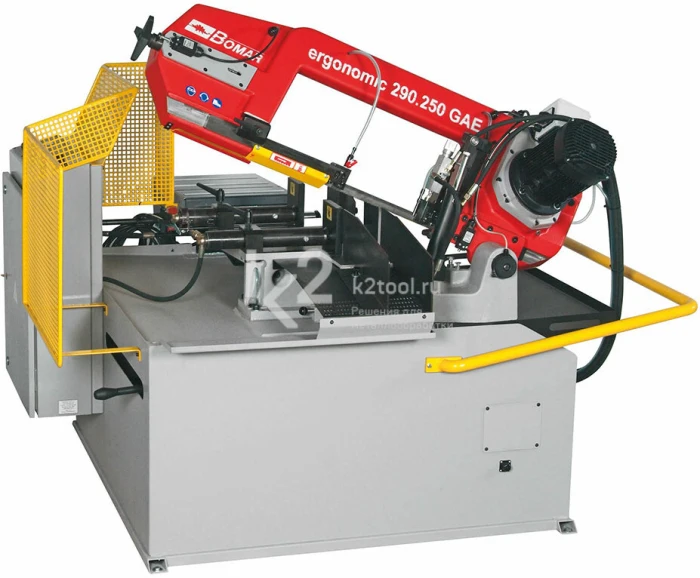

Автоматический ленточнопильный станок предназначен для использования на заготовительных производствах в механических цехах мелких и крупных предприятий, а также в ремонтных и монтажных мастерских для резки сплошных и профильных заготовок.
Имеет тяжёлую литую чугунную пильную раму, устойчивую к вибрациям, и мощный червячный двигатель, работающий в масляной ванне. Панель управления имеет четырёхстрочный подсвечиваемый диалоговый дисплей. Угловые резы могут производится в диапазоне до 45° в автоматическом режиме и до 60° в полуавтоматическом режиме. Все необходимые регулировки производятся по месту нахождения узлов станка. Для подачи заготовки большей длины станок использует перехват тисками, количество которых система вычисляет автоматически. Тиски раскрываются в обе стороны, предупреждая повреждение непрямых заготовок.
Станок может быть оснащён широким спектром дополнительных опций, таких как: рольганги, лазерная подсветка, пакетная резка, регулировка скорости частотным преобразователем, микронайзер.
Конструкционные особенности
- Функция мультиперехвата заготовок.
- Литая пильная рама из серого чугуна, усиленная ребрами жёсткости.
- Подающее устройство с ходом тисков 500 мм.
- Зажим и разжим тисков производится с пульта управления.
- Автоматический подъём пильной рамы после окончания цикла.
- Возможность задания высоты подъёма пильной рамы.
- Автоматическая регулировка давления на заготовку.
- Индикатор натяжения полотна пилы.
Углы резания
 |
 |
 |
 |
|
| 0° | 250 мм | 280×230 мм | 290×230 мм | 240×240 мм |
| 45° R | 210 мм | 220×80 мм | 190×230 мм | 190×190 мм |
| 60° R | 120 мм | 120×80 мм | 120×100 мм | 100×100 мм |
Технические характеристики
| Тип станка | Автоматический |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 1,1 / 1,5 кВт |
| Параметры сети | 400 В / 50 Гц |
| Общая мощность | 3,4 кВт |
| Скорость движения ленточного полотна | 40-80 м/мин |
| Размер ленточного полотна | 2910×27×0,9 мм |
| Максимальный размер заготовки | 290×250 мм |
| Минимальное раскрытие тисков | 5 мм |
| Минимальный остаток заготовки | 160 мм в автоматическом режиме, 20 мм в ручном |
| Высота подачи материала | 760 мм |
| Поворот пильной рамы | 0-60º |
| Габариты | 1810×1790×1200 мм |
| Масса | 565 кг |
Комплектация
- Редуктор.
- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Литая пильная рама из чугунного сплава.
- Быстрозажимные тиски.
- Бесступенчатая регулировка скорости.
- ЧПУ контроллер.
- Система подачи СОЖ.
- Щетка для очистки.
- Большой контейнер для стружки.
