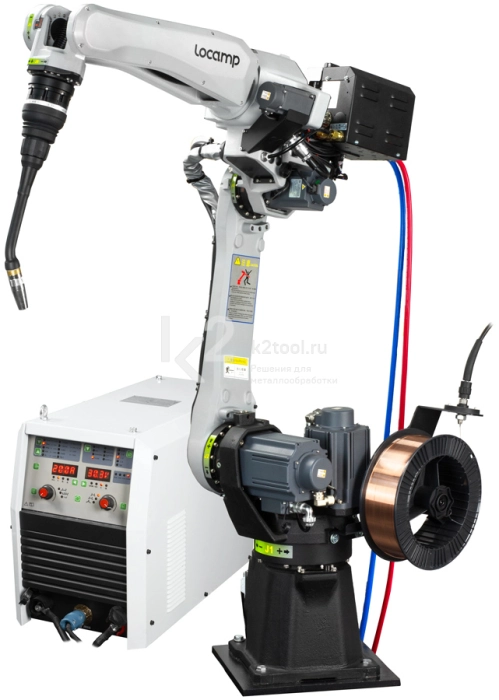

Сварочный робот TC-06-1500 предназначен для выполнения сварочных работ разного типа. Компактные размеры позволяют установить робота в небольшом производственном помещении.
Сварочный робот-манипулятор незаменим на производстве: он может работать длительное время без перебоев и потерь в качестве.
TC-06-1500 позволяет оптимизировать процесс сварки, сокращает затраты на рабочую силу и значительно снижает риск получения работниками производственных травм.
Готовая сварочная ячейка
В комплекте с роботом идет все необходимое для сварки.
Сварочный инвертор
Для полуавтоматической MIG/MAG сварки с выходным током до 350 А.
Водяной кулер WS-25L
Выдерживает высокие температуры и продлевает срок службы сварочного оборудования.
Шкаф электроники
Оптимизирует движения робота с точностью ±0,05 мм.
Пульт обучения робота
Цветной сенсорный экран, мембранные кнопки и аварийный выключатель.
Программирование робота
Не требует длительного обучения и значительно ускоряет производственный процесс.
Примечание: робот должен быть установлен вдалеке от источников электрических помех, горючих или коррозионных жидкостей и газов.
Технические характеристики
| Макс. охват | 1453 мм |
| Грузоподъёмность | 6 кг |
| Степень подвижности | 6 осей |
| Точность позиционирования | ±0,05 мм |
| Напряжение | 220 В |
| Класс защиты | IP54 / запястье IP65 |
| Масса | 125 кг |
Параметры двигателя и скорости движения по осям
| Ось 1 | Ось 2 | Ось 3 | Ось 4 | Ось 5 | Ось 6 | |
| Номинальная мощность | 1,5 кВт | 1,5 кВт | 0,75 кВт | 0,4 кВт | 0,1 кВт | 0,1 кВт |
| Номинальный ток | 9,3 А | 9,3 А | 5,1 А | 2,5 А | 1,1 А | 1,1 А |
| Номинальное вращение | 7,2 Нм | 7,2 Нм | 2,4 Нм | 1,27 Нм | 0,32 Нм | 0,32 Нм |
| Номинальная скорость | 2000 об/мин | 2000 об/мин | 3000 об/мин | 3000 об/мин | 3000 об/мин | 3000 об/мин |
| Макс. скорость | 3000 об/мин | 3000 об/мин | 3000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин |
| Диапазон движения | ±180° | -145°…+90° | -75°…+180° | ±170° | -120°…+100° | ±360° |
| Макс. скорость движения | 184°/сек | 171°/сек | 370°/сек | 360°/сек | 360°/сек | 1026°/сек |
Схема связей и диапазон движения
График изменения крутящего момента нагрузки
Установочные габариты
