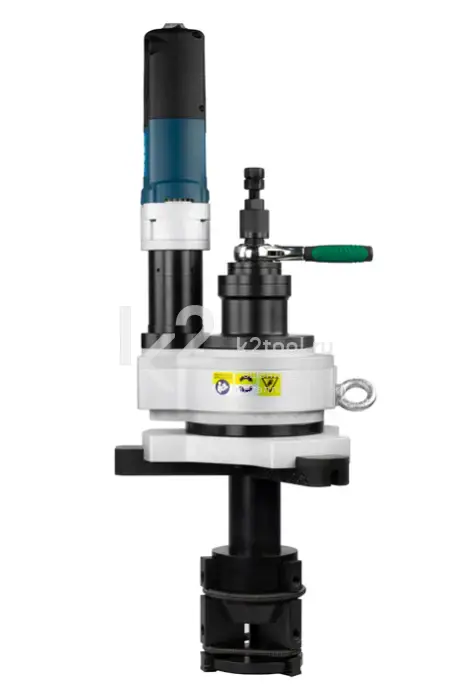

Ручная машина для снятия фаски с труб ТВР-355

Благодаря модульной конструкции, фаскосниматели для труб ТВР-355 могут оснащаться взаимозаменяемыми электрическим и пневматическим приводом.

Крепится трубный торцеватель за счет трехкулачкового распорного вала на внутренней части трубы. Благодаря новой, переработанной системе крепления фиксация внутри трубы осуществляется максимально жестко и надежно. На новом держателе (голове) могут быть установлены одновременно до трех резцов, что позволяет выполнять операции по снятию внешней фаски, торцовке и обработке внутренней кромки одновременно. Подача осуществляется вручную, что позволяет обрабатывать кромку плавно и равномерно.

С наступлением эры промышленности 4.0, автоматизация в нашей отрасли становится все выше и выше, в частности все шире и шире используется автоматическая сварка. Для автоматической сварки снятие фаски — обязательно: мы рады представить вам модель ТВР-355, как надежное оборудование для снятия внешней фаски на трубах, торцевания и внутренней фаски (калибровки).

На держатель крепится 3 резца

Автоматическая сварка требует подготовки внешнего диаметра труб, торцевания и снятия внутренней фаски. Одновременная обработка тремя резцами гарантирует точность фаски.

Новая система закрепления

Новая система фиксации делает крепление более надежным, снижается процент ошибок.

Новая жесткая конструкция

В машине исключены люфты. Позволяет выполнять гладкую фаску, без вибраций.

Технические характеристики

Модель	ТВР-355 Э	ТВР-355 П
Привод	Электро	Пневмо
Параметры питания	220-240 В 1 ф. 50/60 Гц	1200 л/мин, 0,6 Мпа
Мощность привода	1600 Вт	1,5 ЛС
Количество резцов	3	3
Внутренний диаметр трубы	145-340 мм	145-340 мм
Внешний диаметр трубы	355,6 мм	355,6 мм
Макс. толщина стенок труб	20 мм	20 мм
Частота вращения	22 об/мин	18 об/мин
Регулировка скорости	Да
Масса	46 кг	48 кг
Масса в упаковке	70 кг	68 кг
Размеры в упаковке	800×430×410 мм	830×430×410 мм

* Возможна поставка модели с двумя резцами.

Комплект поставки

• Кромкорез.
• Привод.
• Полный комплект расширительных кулачков.
• Комплект резцов, включающий 1 резец для торцевания, 1 резец для снятия фаски 30° и 1 резец для снятия фаски 37,5.

Резцы

Стандартные резцы. Резцы для снятия V-фаски. Резцы для снятия J-фаски. Резцы для торцевания. Резцы для внутренней фаски.

* Возможно изготовление специальных резцов под заказ.
