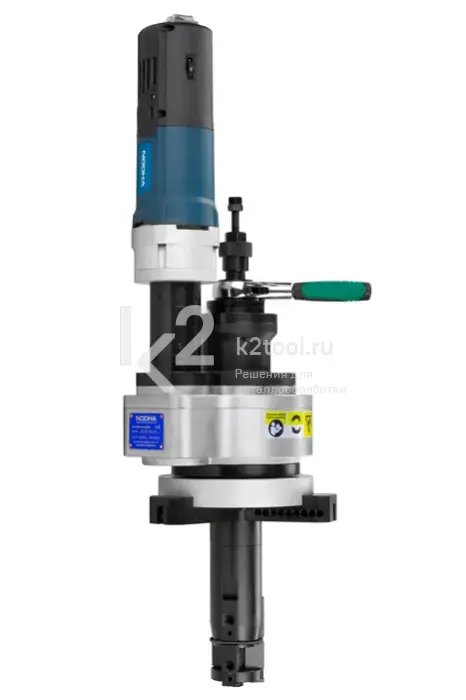

Благодаря модульной конструкции, фаскосниматели для труб ТВР-220 могут оснащаться взаимозаменяемыми электрическим и пневматическим приводом.
Крепится трубный торцеватель за счет трехкулачкового распорного вала на внутренней части трубы. Благодаря новой, переработанной системе крепления фиксация внутри трубы осуществляется максимально жестко и надежно. На новом держателе (голове) могут быть установлены одновременно до трех резцов, что позволяет выполнять операции по снятию внешней фаски, торцовке и обработке внутренней кромки одновременно. Подача осуществляется вручную, что позволяет обрабатывать кромку плавно и равномерно.
С наступлением эры промышленности 4.0, автоматизация в нашей отрасли становится все выше и выше, в частности все шире и шире используется автоматическая сварка. Для автоматической сварки снятие фаски — обязательно: мы рады представить вам модель ТВР-220 как надежное оборудование для снятия внешней фаски на трубах, торцевания и внутренней фаски (калибровки).
На держатель крепится 3 резца
Автоматическая сварка требует подготовки внешнего диаметра труб, торцевания и снятия внутренней фаски. Одновременная обработка тремя резцами гарантирует точность фаски.
Новая система закрепления
Новая система фиксации делает крепление более надежным, снижается процент ошибок.
Новая жесткая конструкция
В машине исключены люфты. Позволяет выполнять гладкую фаску, без вибраций.
Технические характеристики
| Модель | ТВР-220 Э | ТВР-220 П |
|---|---|---|
 |
 |
|
| Привод | Электро | Пневмо |
| Параметры питания | 220 В, 50/60 Гц, 1-фазный | 1200 л/мин, 0,6 Мпа |
| Мощность привода | 1600 Вт | 1,5 ЛС |
| Количество резцов | 3 | 3 |
| Внутренний диаметр трубы | 65-210 мм | 65-210 мм |
| Внешний диаметр трубы | 219,08 мм | 219,08 мм |
| Макс. толщина стенок труб | 20 мм | 20 мм |
| Частота вращения | 22 об/мин | 50 об/мин |
| Регулировка скорости | Да | — |
| Масса | 28 кг | 26 кг |
| Масса в упаковке | 44 кг | 41 кг |
| Размеры в упаковке | 650×280×250 мм | 650×280×250 мм |
Комплект поставки
- Кромкорез.
- Привод.
- Полный комплект расширительных кулачков.
- Комплект резцов, включающий 1 резец для торцевания, 1 резец для снятия фаски 30° и 1 резец для снятия фаски 37,5.
Резцы
|
 |
* Возможно изготовление специальных резцов под заказ.
