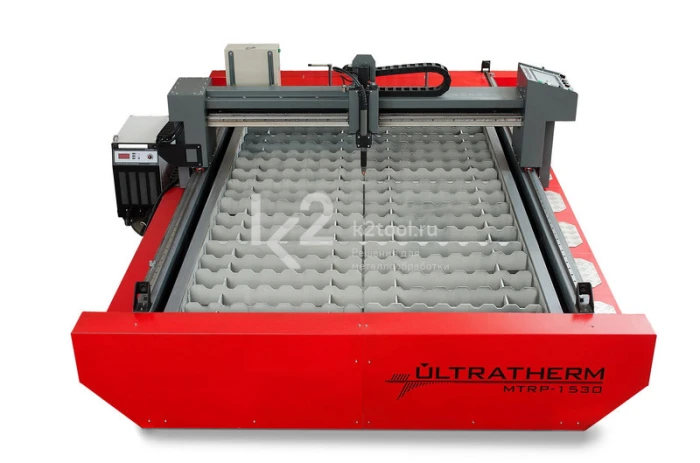

Машина термической резки металла с ЧПУ серии ULTRATHERM MTRP

Машина плазменной резки металла с ЧПУ серии ULTRATHERM MTRP представляет собой систему позиционирования портального типа, перемещающуюся по двум продольным рельсовым направляющим и суппорта с закрепленным на нем плазмотроном.

Машина термической резки металла с ЧПУ серии ULTRATHERM MTRP

На рельсовых направляющих расположены зубчатые рейки, по которым перемещаются ведущие зубчатые колеса приводов продольного хода. Нижнее расположение зубьев на рейке обеспечивает защиту зубчатого зацепления от попадания пыли, что повышает ее долговечность. Система компенсации зазора в паре шестерня-рейка обеспечивает простую эксплуатацию оборудования без специального обслуживания данного узла.

На суппорте, в базовой комплектации, установлена система регулировки высоты плазмотрона THC, которая обеспечивает автоматическое поддержание требуемой высоты в процессе резки, что обеспечивает высокую точность, воспроизведение и качество реза. Система THC контролирует процесс резки по напряжению дуги. При оснащении установки газопламенным резаком, система контроля высоты этого резака имеет емкостный тип управления. Обе системы полностью независимы и обеспечивают комфортную работу оператора установки.

Система подвода коммуникаций (кабели, шланги) выполнена с использованием гибких кабельных каналов.

Раскроечный стол установки оборудован системой отвода газов и имеет модульную конструкцию с разбивкой на секции, что позволяет максимально эффективно удалять пылевые частицы и газы, образующиеся в результате резки металла плазмой.

Установка плазменного раскроя металла может эксплуатироваться в непрерывном многочасовом режиме без ущерба для узлов и агрегатов. Каждая установка проходит полное тестирование и готова к самым жестким условиям эксплуатации.

Управление установкой осуществляется с помощью системы ЧПУ.

Преимущества портальных машин серии ULTRATHERM MTRP

  • Зубчатая рейка расположена зубьями вниз (долговечность, нет попадания пыли, шлака, брызг металла).
  • Система компенсации неровности рейки (точность перемещений, необслуживаемый узел).
  • Автопоиск металла.
  • Автоматическая система регулировки высоты резака собственной разработки (Torch Height Control - THC) в базовой комплектации (по напряжению на дуге). В стандартной комплектации машины серии ULTRATHERM MTRP производят вырезку отверстий в трубах. Данная возможность очень полезна производителям котлов, сосудов и т.п.
  • Встроенная библиотека деталей с возможностью проектирования под конкретные нужды заказчика.
  • Рама станка изготовлена из высокопрямолинейных профильных труб, что придает жесткость конструкции и исключает вибрации.
  • Разборная рама станка представляет собой замкнутый четырехугольник (нет необходимости в анкерном креплении, устанавливается на любую поверхность в цехе).
  • Раздельная система вентиляции раскроечного стола.
  • Лазерное позиционирование резака, плазмотрона.
  • Сенсорный 10-ти дюймовый монитор (удобство ввода данных, отличная читаемость).
  • Терминал ЧПУ смонтирован на портале и представляет собой контроллер ЧПУ и персональный компьютер со связью по сети интернет (исключены сбои, нет влияния высокочастотных помех, смонтировано в одном корпусе со степенью защиты IP54, удобство в работе оператора).
  • Персональный компьютер имеет сеть Wi-Fi (подключения клавиатуры для составления G кода прямо на стойке ЧПУ).
  • Аварийные индуктивные датчики расположены на всех конечных положениях портала (исключен выход портала за зону резания).
  • Все провода уложены в кабель каналы.
  • Программный поворот разрезаемого листа.
  • Компенсация ширины реза.
  • Высокоточные рельсовые направляющие HIWIN.
  • На раме установлены подножки с антискользящим рифленым покрытием из алюминия для удобной выгрузки порезанных деталей.
  • Перемещение портала осуществляется посредством джойстика.

Технические характеристики

Модели машин ULTRATHERM MTRP-1220 MTRP-1530 MTRP-1560 MTRP-2030 MTRP-2060
Ширина обрабатываемого листа 1300 мм 1600 мм 1600 мм 2100 мм 2100 мм
Длина обрабатываемого листа 2100 мм 3100 мм 6100 мм 3100 мм 6100 мм
Вертикальный ход перемещения плазмотрона 150 мм
Длина рельсового пути (с учетом парковочной зоны) 2700 мм 3800 мм 6800 мм 3800 мм 6800 мм
Толщина резки металла зависит от источника плазмы
Скорость позиционирования до 25000 мм/мин
Точность воспроизведения заданного контура ± 0,05 мм
Точность позиционирования (минимальная величина дискреты) 0,005 мм
Стабилизация расстояния между плазмотроном и поверхностью заготовки THC/авто
Автопоиск металла есть
Встроенная библиотека есть
Лазерное позиционирование резака есть
Размер сенсорного монитора 10 дюймов
Система питания 220 В, 50 Гц
Потребляемая мощность 0,5 кВт
Масса портала без раскроечного стола 70 кг 75 кг 75 кг 85 кг 85 кг
Масса портала на раме с раскроечным столом 550 кг 950 кг 1875 кг 1285 кг 2485 кг
Условия эксплуатации закрытое помещение цеха +5…+40˚С

Возможно изготовление портальных машин с двумя суппортами – один под плазменный резак, другой под газовый резак. Цены на данные машины сообщаются по запросу.

Программа для плазменной резки металла MACH3

Программное обеспечение «MACH3», с помощью которого происходит процесс резки, входит в комплект поставки. Программа обрабатывает чертежи в формате DXF, выполненные в «AutoCad» или «Компас». Передача данных в машину осуществляется при помощи флеш-карты через USB-разъем или по Wi-Fi.

Предоставляемой вместе со станками серии ULTRATHERM MTRP программой, средний пользователь ПК овладевает в течение 1-2 дней. Такая оперативность позволяет быстро запустить купленное у нас оборудование в стенах вашего предприятия и сразу же получать ощутимый экономический эффект.

Целью создания программы для плазменного станка Mach3 является преобразование компьютерной программы в систему ЧПУ. Кроме раскройного оборудования она применяется в гравировальных, токарных, фрезерных и т.п. станках. Такая универсальность программы обеспечена за счет работы Mach3 в операционной системе Windows. Последняя дает возможность управлять синхронными изменениями положения резака и портала в нескольких координатах с прочтением стандартных G-кодов.

Программа Mach3 одинаково эффективно управляет: как серво-, так и шаговыми двигателями. Ее важнейшими особенностями являются:

  • создание пользовательских экранов (спец. скринсетов) под определенную обработку листа;
  • легко настраиваемый интерфейс;
  • связь с компьютером через порты LAN, USB, LPT;
  • программа для станка плазменной резки Mach3 совместима с популярными инженерными программами Компас и AutoCad.

Комплектация

Портальные машины ULTRATHERM MTRP производятся в двух комплектациях:

  • Портал, установленный на разборную раму станка, представляющую собой замкнутый четырехугольник с установленными на ней направляющими, системой вентиляции, защитными кожухами и т.п.
  • Портал, установленный на указанную ранее разборную раму станка, и внутренний раскроечный стол.
