Артикул: WOZ-0523-10-00-01-0

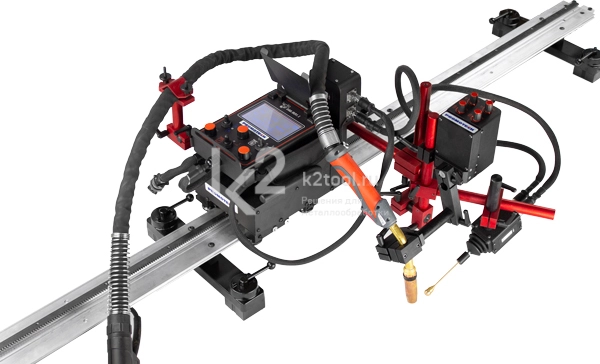

Сварочный трактор Rail Bull 2

Модульная механизированная каретка для различных видов сварки, термической резки и строжки на плоских и криволинейных поверхностях, трубах и резервуарах. Подходит для работы во всех сварочных позициях как на ферро­магнитных, так и на неферро­магнитных материалах.


Линейный осциллятор для прямых, треугольных, трапециевидных и квадратных сварных швов
Направляющие на заказ от OD 3 до 10 м

Кольцевая направляющая от OD 200 мм до 3 м
Вертикальная скорость 0-300 см/мин
Горизонтальная скорость 0-300 см/мин
Сверхгибкая направляющая
мин. OD 1500 мм
мин. ID 3400 мм

Стежковая сварка
Непрерывная сварка
Мин. радиус выпуклости для полугибких направляющих 5 м

Траектория колебаний

    Сварочный трактор Rail Bull 2
  1. Трапеция. Сварочная каретка непрерывно движется даже в режиме ожидания. Траектория сварки определяется скоростью колебаний и задержкой в центральной и крайних точках.
  2. Квадрат. Сварочная каретка движется только во время задержки и останавливается во время поперечного хода осциллятора. На параметры шва влияет только время задержки.
  3. Треугольник. Трактор перемещается только во время колебаний. И трактор, и осциллятор останавливаются в точках задержки колебаний.
  4. Прямая. Каретка перемещается непрерывно при отключенной осцилляции.

Особенности

  • Полностью модулируемый сварочный трактор может быть специально сконфигурирован для выполнения различных операций сварки, термической резки и снятия фаски на плоских или кривых поверхностях и трубах.
  • Линейный осциллятор для заполнения сварного шва.
  • Активная корректировка позиции сварочной горелки по горизонтали и вертикали с применением системы слежения за стыком.
  • Предварительно программируемые параметры сварного шва.
  • Кольцевые направляющие с внешним диаметром от 200 мм до 3 м.
  • Полугибкие направляющие могут сгибаться для работы на радиусах от 5 метров без деформации.
  • Эргономичный пульт дистанционного управления с простыми и удобными регуляторами позволяет выполнять необходимые настройки без поднятия оператором сварочной маски.
  • Сила притяжения магнитов обеспечивает надежное крепление на ферромагнитных материалах.
  • Работает во всех сварочных позициях на ферромагнитных и неферромагнитных материалах, благодаря приводу с реечной передачей и различным направляющим, оснащенными магнитными или вакуумными фиксаторами.
  • Стабильно высокое качество сварных швов и резов по сравнению с операциями, проводимыми вручную.
  • Высокая скорость до 3 м/мин делает возможной использовать плазменную резку.
Сварочный трактор Rail Bull 2
Сварочный трактор Rail Bull 2

Технические характеристики

Параметры сети 1~230 В, 50–60 Гц
1~115 В, 50–60 Гц
1~42 В, 50–60 Гц
Мощность 120 Вт
Сварочные положения PA, PB, PC, PD, PE, PF, PG

Крепление на трубах и круглых заготовках:
Кольцевые направляющие
Полугибкая направляющая


Внешний диаметр от 200 мм до 3 м (опционально от 3 до 10 м)
Минимальный радиус кривизны — 5 м

Tип горелки MIG/MAG, TIG, плазменная, газовая резка
Диаметр горелки 16-22 мм; до 35 мм опционально
Mинимальная толщина свариваемого материала 5 мм
Сила тяги при горизонтальной работе 400 Н
Сила тяги при вертикальной работе 300 Н
Горизонтальная скорость 0-300 см/мин
Вертикальная скорость 0-300 см/мин
Тип колебаний Линейный
Траектория колебаний Прямая, треугольная, трапеция, прямоугольная
Амплитуда штока колебаний 0,2-11,8 см
Скорость колебаний 10-300 см/мин
Ширина колебаний 0-50 мм
Задержка колебания в центре и на вершинах 0-5 с
Масса 10 кг
Артикул WOZ-0523-10-00-01-0

Сварка во всех пространственных положениях

Сварочный трактор Rail Bull 2

Комплектация

Сварочный трактор Rail Bull 2
  1. Держатель кабеля
  2. Транспортировочная ручка
  3. Штанга держателя горелки
  4. Штанга, 300 мм
  5. Штанга, 300 мм с резьбой 180 мм
  6. Транспортировочная ручка
  7. Держатель горелки
  8. Блок зажимной с рукояткой
  9. Короткий держатель горелки с регулируемым зажимом

Стандартные аксессуары

Дополнительное оснащение

Конфигурация со слежением за сварочным швом по горизонтали и вертикали требует дополнительных направляющих и механизированного вертикального ползунка.

Маятниковый осциллятор OSC-8 может управляться вручную или с помощью внешнего переключателя СТАРТ-СТОП. Использование дополнительной опоры позволяет сваривать вращающиеся трубы или движущиеся пластины. Дополнительный блок питания позволяет подключать осциллятор к источнику питания 230 В или 115 В. OSC-8 подходит для автоматизации процессов MIG/MAG в отраслях тяжелого производства, таких как: строительство трубопроводов и мостов, судостроение и сварка резервуаров.

Направляющие рельсы

  • Жесткий, арт. PRW-0482-47-00-00-0.
  • Полугибкий (мин. радиус гиба 5 м), арт. PRW-0482-15-05-00-0.
  • Сверхгибкий (мин. радиус гиба 0,75 м), арт. TRO-0673-00-00-00-0.
  • Кольцевой (мин. радиус гиба 0,1 м), арт. TRO-0523-14-00-00-0.
  • Кольцевой под заказ от 200 мм OD до 3000 мм OD с вариацией опор.
