Модель станка WaterJet 4020 повышает эффективность всего процесса обработки за счет сокращения времени установки материала на рабочем столе и снятие готового изделия.
Наклонный рабочий стол оснащен гидроприводом и служит для облегчения работ связанных с загрузкой и разгрузкой. Максимальный уровень наклона 75°. Разгрузка осуществляется в автоматическом режиме, загрузка – в полуавтоматическом режиме.
Особенности
- Высокая точность резки.
- Гладкая и ровная поверхность изделия после резки.
- Холодная резка станка не изменяет физических и химических свойств материала.
- Универсальный станок для гидроабразивной резки, подходит для резки многих материалов.
- Экологически чистый метод резки, используется только вода и природные абразивные материалы.
- Плавный поворот стола
- Облегчает загрузку и разгрузку машины.
- Исключает риск
Технические характеристики
| Рабочий стол | |
|---|---|
| Тип конструкции | Портальный |
| Модель | 4020 |
| Ход резания | 4000×2000 мм |
| Ось Z | 150-1000 мм |
| Точность управления | ± 0,01 мм |
| Точность резки | ± 0,1 мм |
| Тип привода | Сервопривод |
| Система ЧПУ | WIEHONG |
| Параметры сети | 380 В, 50 Гц |
| Макс. давление | 420 МПа |
| Рабочее давление | 370-390 МПа |
| Мощность главного электродвигателя | 37 кВт |
| Макс. давление масла | 21 МПа |
| Макс. расход воды | 3,7 л/мин |
| Диаметр сопла | 0,15-0,35 мм |

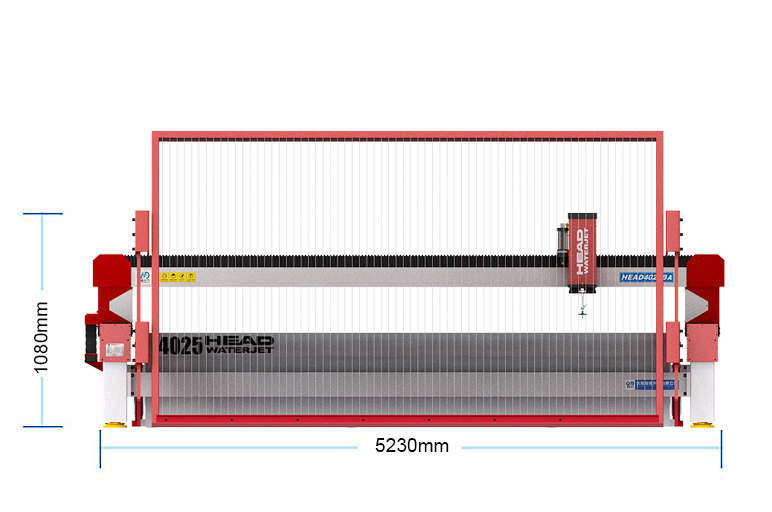

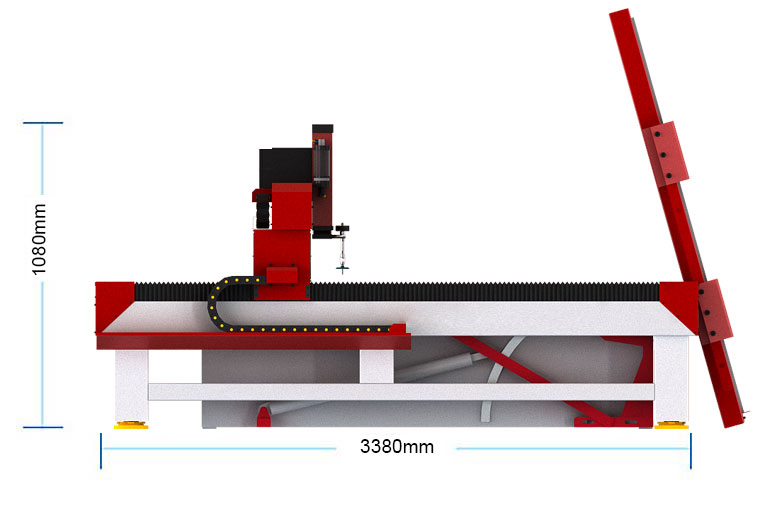

Габариты станка

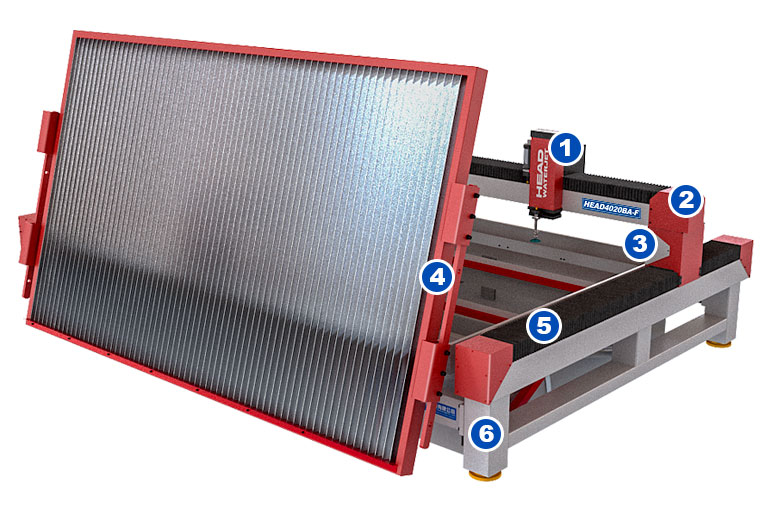

- На осях Z находится cтруктура из двойных направляющих и четырёх ползунов, обеспечивающих хорошую стабильность и высокую точность.
- Поперечина Х оси рабочего стола выполнена из прессованного алюминиевого сплава. Её характеристики - лёгкий вес, высокая интенсивность и точность.
- Опоры на осях Y имеют съёмное смотровое окно, благодаря которому удобно осуществлять техническое обслуживание и ремонт серводвигателя.
- Облегчает загрузку и разгрузку большого листа (снижает трудоемкость работ); Повышает эффективность всего процесса обработки за счет сокращения времени загрузки материала на рабочий стол
- Все оси X Y пользуют линейную направляющую и шарико-винтовые передачи от марки из Тайвани.
- Станина оси Y. Выполнена из термообработанной стали, внутри заполнена бетоном, что обеспечивает стабильность её формы. Долгий срок службы
