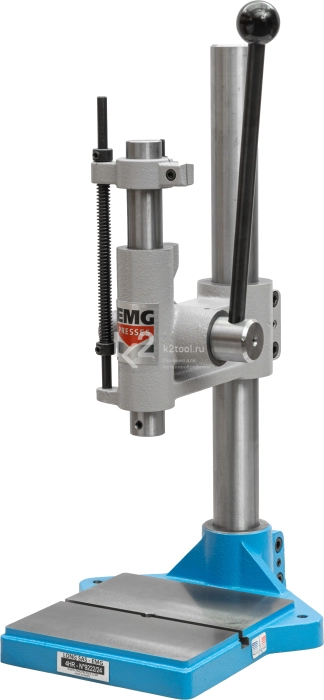

Ручной реечный пресс EMG 4HR c усилением до 600 кг линеен и постоянен на протяжении всего процесса в зависимости от приложенной нагрузки, прилагаемого к рычагу устройства. Используется для сборочных операций, сборки подшипников и колец, опрессовки, небольших гибочных операций и т.д.
Предназначен для мелкосерийного производства деталей малого и среднего размера.
На основе данной модели разработаны габаритные 4HRLP и 4HR C-MAX с тем же усилием, но бóльшим рабочим пространством.
Особенности
- Быстрая и надежная регулировка высоты зазора.
- Автоматический подъем ползуна под действием пружины.
- Обладает высокой надежностью, точностью и эргономичностью.
- Переключатель регулируется и фиксируется для вращения, обеспечивая долговечность и точность.
- Опора основания и прижимная головка изготовлены из чугуна FGL 250, что обеспечивает прочность и жесткость.
- Точная регулировка нижней "мертвой" точки с помощью механического упора, обеспечивающий повторяемость цикла.
Примеры работ
Стыковка
Пробивка
Гибка
Вырубка
Прессовка
Заклепка
Технические характеристики
| Макс. усилие | 600 кг |
| Макс. вылет штока | 100 мм |
| Регулируемая высота | 46-280 мм |
| Габариты стола | 160×145 мм |
| Угол вращения на 1 мм хода штока | 3°37' |
| Расстояние от центра стержня до станины | 95 мм |
| Калибровое отверстие | 16H7×26 мм |
| Паз рабочего стола | 14H7 |
| Масса | 24 кг |
