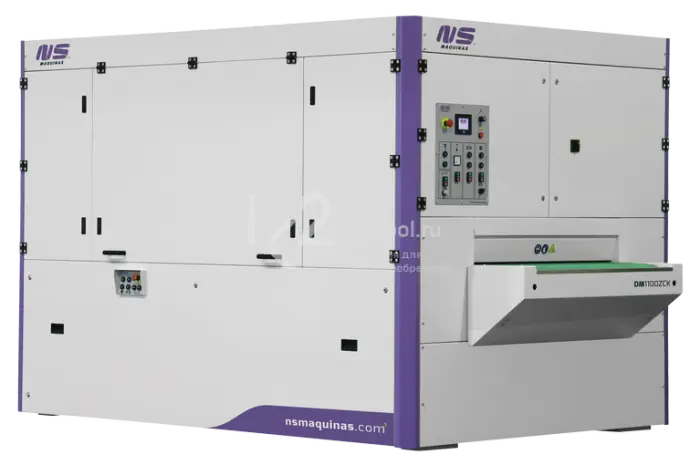

Шлифовальный станок DM1100 ZCK предназначен для удаления заусенцев и скругления кромки деталей, вырезанных штамповкой, ножницами, лазером или плазмой.
DM1100 ZCK обрабатывает внутренние и внешние контуры детали из стали, нержавеющей стали и алюминия шириной до 1100 мм. С помощью третьей ленточной станции можно за один проход выполнить последовательную обработку поверхности крупных и мелких изделий размером 50×50 мм.
Особенности
- Поперечная лента расположена под углом 35 градусов для обеспечения обработки детали на третьей станции.
- Простота в использовании: встроенный сенсорный экран для контроля рабочих настроек и аварийных сигналов станка.
- Окантовка детали пластиковой пленкой для сохранения первоначальной отделки и обеспечения чистоты обработки контуров.
- Две поперечные ленты с абразивными блоками, установленные в противоположных направлениях, скругляют кромку по всей площади заготовки.
- Станок обеспечивает гладкую обработку поверхности детали с помощью контактной роликовой станции или в сочетании с 3-й щеточной станцией.
Примеры работ
Технические характеристики
| Размер заготовки | 1100×120 мм | |
| Кол-во ленточных станций | 1 | |
| Кол-во щеточных станций | 1 | |
| Кол-во станций поперечной ленты | 1 | |
| Размеры абразивной щетки | Ø 200×1120 мм | |
| Размеры абразивной ленты | 1100×2200 мм | |
| Скорость абразивной ленты | 8-22 м/с | |
| Скорость абразивной щетки | 8-18 м/с | |
| Скорость поперечной ленты | 2-8 м/с | |
| Скорость подачи | 0,9-13 м/мин | |
| Мощность двигателя абразивной ленты | 18,5 кВт | |
| Мощность двигателя абразивной щетки | 9,2 кВт | |
| Мощность двигателя поперечной ленты | 3 кВт | |
| Мощность двигателя подачи | 0,37 кВт | |
| Общая мощность | 37 кВт | |
| Потребление | 73 А | |
| Диаметр штуцера для удаления пыли | 150 мм | |
| Габариты | 3840×2200×2200 мм | |
| Масса | 4700 кг | |
