Гибочный пресс Servo FX с сервоприводом – серия высокотехнологичных прессов разработана компанией Ermaksan с целью обеспечения своих клиентов современными, экологичными, производительными и доступными станками. Серия Servo FX позволяет экономить до 50% потребляемой энергии по сравнению с гидравлическими прессами.
Особенности
- Бесшумная работа.
- Дешевое обслуживание пресса.
- Более жесткая О-образная рама, что увеличивает точность гибки.
- Потребление энергии составляет 50% по сравнению с гидравлическими прессами.
- Не требуется бомбирование - гибочная балка не прогибается за счет равного распределения силы вдоль гибочной балки.
- Станок сохраняет чистоту окружающей среды за счет отсутствия необходимости утилизации отработанного масла.
- Можно делать гибы в полную рабочую длину, расстояние между колоннами больше чем рабочая длина гибки.
Технические характеристики
| GP FX Servo1003 | GP FX Servo8026 | GP FX Servo6521 | GP FX Servo4016 | ||
| Длина гибки | мм | 3100 | 2600 | 2100 | 1600 |
| Макс. усилие гибки | тонн | 100 | 80 | 65 | 40 |
| Расстояние между колоннами | мм | 3360 | 2860 | 2360 | 1860 |
| Скорость подвода инструмента Y | мм/с | 75 | 90 | 110 | 110 |
| Рабочая скорость Y | мм/с | 10 | 10 | 10 | 10 |
| Скорость возврата Y | мм/с | 75 | 90 | 110 | 110 |
| Ход по оси X | мм | 800 | 800 | 800 | 800 |
| Скорость оси X | мм/с | 500 | 500 | 500 | 500 |
| Ход по оси R | мм | 250 | 250 | 250 | 250 |
| Скорость оси R | мм/с | 350 | 350 | 350 | 350 |
| Скорость по осям Z1; Z2 | мм/с | 1000 | 1000 | 1000 | 1000 |
| Кол-во пальцев заднего упора | шт. | 2 | 2 | 2 | 2 |
| Кол-во передних поддержек | шт. | 2 | 2 | 2 | 2 |
| Мощность | кВт | 2х5,5 | 2х5,5 | 2х5,5 | 2х5,5 |
| Ход верхней траверсы С | мм | 300 | 300 | 300 | 300 |
| Просвет | мм | 590 | 590 | 590 | 590 |
| Высота стола | мм | 1050 | 1050 | 1050 | 1050 |
| Ширина стола | мм | 90 | 90 | 90 | 90 |
| Длина | мм | 4870 | 4370 | 3870 | 3370 |
| Высота | мм | 2890 | 2890 | 2890 | 2890 |
| Ширина | мм | 2290 | 2290 | 2290 | 2290 |
| Вес | кг | 7500 | 6500 | 5650 | 4850 |
Принцип работы

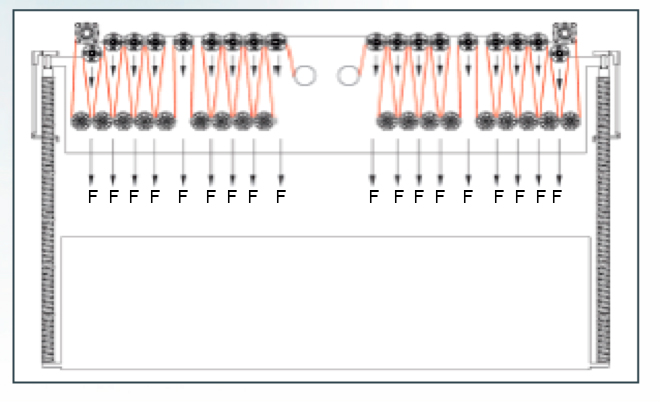

Деформирование осуществляется двумя сервомоторами и ремнями на шкивах. Возврат гибочной балки осуществляется пружинами.
Скользящие передние опорные помогут оператору легко манипулировать листами. Задний упор имеет 4оси: Ось Х-800мм; R-250мм, Z1 и Z2 – независимое перемещение. Быстрое и точное позиционирование осей обеспечивается за счет сервомоторов.
Комплектация

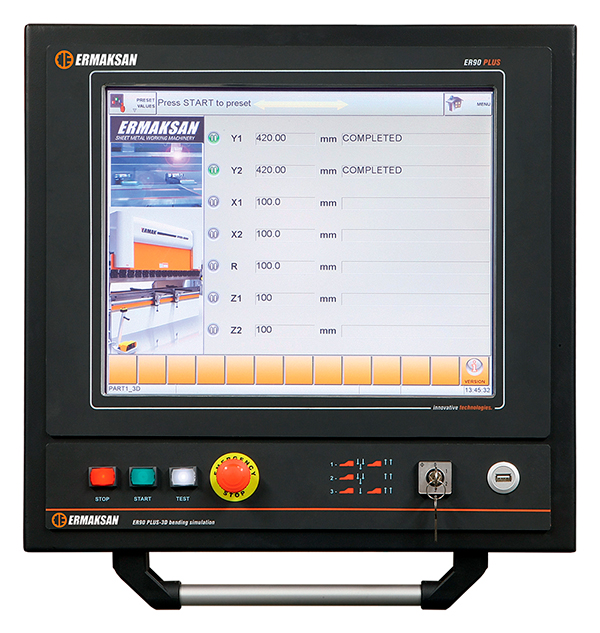

ER90 plus
- Операционная система в стиле Windows
- 2D и 3D-программирование
- 3-D черчение
- 2D DXF и 3D DXF
- Автоматический поиск последовательности гиба и контроль столкновений
- 17-дюймовый сенсорный ЖК-экран
- Сменный цветной дисплей (кнопки, цвет машины, цвет фона, цвет шаблоны, фон).
- Многофункциональная буквенно-цифровая клавиатура
- Возможность использования внешней клавиатуры и мыши
- Измерение угла и управление через IMG 100
- Включение режима тандемного типа – по запросу
- Меню справки
- Идентификация оператора
- Автоматический выбор инструмента из библиотеки
- Динамическая симуляция гибов
- Удаленный доступ
- Применение цифрового транспортира
- Моторизованная система поддержки спереди
- Конфигурация - до 16 осей.
- Отображение сообщения об ошибке
- Дюймов / мм, т / м 3 единиц.
- Программное обеспечение ER90 для ПК
- 4 порта USB.
- Варианты языка: турецкий, русский, чешский, голландский, Французский, немецкий, итальянский, японский, польский,
- Моделирование сгибания CAD / CAM ERMAK программного обеспечения
- Импорт 3D твердых деталей.
- Автоматический расчет последовательности гиба
- Система крепления инструмента WILA
- Система крепления инструмента PROMECAM – AMADA - опция
