Листогибочный гидравлический пресс Ermaksan Speed Bend 6 осей

Производитель: Ermaksan Оставить отзыв Задать вопрос Распечатать

Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.

Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.

Особенности

Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки.
Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.
Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы.

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная.

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси).

Моторизированная клиновая система компенсации бомбирования.

Линейные датчики Hеidenhain (Германия).

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

Технические характеристики

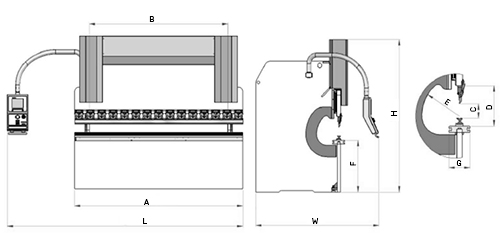

Модель		SPEED BEND 1270-40	SPEED BEND 1270-60	SPEED BEND 2100-40	SPEED BEND 2100-60	SPEED BEND 2600-60	SPEED BEND 2600-100	SPEED BEND 2600-135	SPEED BEND 3100-100	SPEED BEND 3100-135	SPEED BEND 3100-175	SPEED BEND 3100-220	SPEED BEND 3100-260	SPEED BEND 3100-320	SPEED BEND 3100-400	SPEED BEND 3100-500	SPEED BEND 3760-175	SPEED BEND 3760-220	SPEED BEND 3760-320	SPEED BEND 4100-135	SPEED BEND 4100-175	SPEED BEND 4100-220	SPEED BEND 4100-260	SPEED BEND 4100-320	SPEED BEND 4100-400	SPEED BEND 4100-500	SPEED BEND 4100-600	SPEED BEND 4100-1250	SPEED BEND 4100-1500	SPEED BEND 4270-135	SPEED BEND 4270-220	SPEED BEND 4270-400	SPEED BEND 4270-600	SPEED BEND 6100-220	SPEED BEND 6100-320	SPEED BEND 6100-400	SPEED BEND 6100-500	SPEED BEND 6100-600	SPEED BEND 6100-800	SPEED BEND 6100-1000	SPEED BEND 6100-1250	SPEED BEND 6100-1500	SPEED BEND 7100-400	SPEED BEND 7100-500	SPEED BEND 7100-600	SPEED BEND 7100-800	SPEED BEND 7100-1000	SPEED BEND 7100-1250	SPEED BEND 7100-1500	SPEED BEND 8100-320	SPEED BEND 8100-400	SPEED BEND 8100-500	SPEED BEND 8100-600	SPEED BEND 8100-800	SPEED BEND 8100-1000	SPEED BEND 8100-1250	SPEED BEND 8100-1500	SPEED BEND 8100-2000	SPEED BEND 8100-2500	SPEED BEND 8100-3000
Рабочая длина	A мм	1270	1270	2100	2100	2600	2600	2600	3100	3100	3100	3100	3100	3100	3100	3100	3760	3760	3760	4100	4100	4100	4100	4100	4100	4100	4100	4100	4100	4270	4270	4270	4270	6100	6100	6100	6100	6100	6100	6100	6100	6100	7100	7100	7100	7100	7100	7100	7100	8100	8100	8100	8100	8100	8100	8100	8100	8100	8100	8100
Усилие гибки	тонн	40	60	40	60	60	100	135	100	135	175	220	260	320	400	500	175	220	320	135	175	220	260	320	400	500	600	1250	1500	135	220	400	600	220	320	400	500	600	800	1000	1250	1500	400	500	600	800	1000	1250	1500	320	400	500	600	800	1000	1250	1500	2000	2500	3000
Расстояние между колоннами	B мм	1050	1000	1700	1700	2200	2200	2200	2600	2600	2600	2600	2600	2600	2550	2450	3250	3250	3250	3600	3600	3600	3600	3600	3550	3400	3400	3000	2900	3780	3780	3780	3600	5100	5100	5100	5100	5100	5100	5100	5000	4900	6100	6100	6100	6100	6100	6000	5900	7100	7100	7100	7100	7100	7100	7000	6500	6100	6100	6100
Скорость опускания по оси Y	мм/с	140	200	140	200	200	200	160	200	200	180	180	140	140	110	80	180	180	140	200	180	180	140	140	110	80	80	70	70	200	180	110	80	130	80	80	80	80	80	70	70	70	80	80	80	80	70	70	70	80	80	80	80	80	70	70	70	70	70	70
Скорость гибки по ось Y	мм/с	17	14	17	14	14	12	12	12	12	12	10	11	10,5	8,4	7,4	12	10	10,5	12	12	10	11	10,5	8,4	7,4	8,3	6	5,5	12	10	8,4	8,3	11	10,5	8,4	7,4	8,3	6	6	6	5,5	8,4	7,4	8,3	6	6	6	5,5	10,5	8,4	7,4	8,3	6	6	6	5,5	5,4	5,2	5,2
Cкорость возврата Y	мм/с	170	165	170	165	165	190	190	190	190	190	185	135	150	130	65	190	185	150	190	190	185	135	150	130	65	75	80	80	190	185	130	75	125	75	65	65	75	65	50	55	55	65	65	75	65	50	55	55	75	65	65	75	65	50	55	55	60	60	60
Бомбирование	стандартн.	-	-	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.	моториз.
Расстояние по оси x	мм	500	500	500	500	500	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	1000	1000	800	800	800	800	800	800	800	800	800	1000	1000	1000	1000	800	800	800	1000	1000	1000	1000	800	800	800	800	1000	1000	1000	1000	1000	1000	1000
Скорость по оси Х	мм/с	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500
Расстояние по оси R	мм	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250
Скорость по оси R	мм/с	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350
Кол-во пальцев заднего упора	шт.	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Кол-во передних поддержек	шт.	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Кол-во масла	л	80	150	80	150	150	200	300	200	300	300	300	300	400	400	500	300	300	400	300	300	300	300	400	400	500	500	1200	1500	300	300	400	500	300	400	400	500	500	800	1000	1200	1500	400	500	500	800	1000	1200	1500	400	400	500	500	800	1000	1200	1500	2000	2500	3000
Мощность	кВт	5,5	7,5	5,5	7,5	7,5	11	15	11	15	15	18,5	22	30	30	30	15	18,5	30	15	15	18,5	22	30	30	30	37	55	75	15	18,5	30	37	18,5	30	30	30	37	37	45	55	75	30	30	37	37	45	55	75	30	30	30	37	37	45	55	75	2 x 45	2 x 55	2 x 75
Ход	C мм	170	275	170	275	275	275	275	275	275	275	275	275	375	375	375	275	275	375	275	275	275	275	375	375	375	375	510	610	275	275	375	375	275	375	375	375	375	410	510	510	610	375	375	375	410	510	510	610	375	375	375	375	410	510	510	610	800	800	800
Просвет	D мм	387	530	387	530	530	530	550	530	550	550	550	550	650	650	675	550	550	650	550	550	550	550	650	650	675	675	1000	1100	550	550	650	675	550	650	650	675	675	710	900	1000	1100	650	675	675	710	900	1000	1100	650	650	675	675	710	900	1000	1100	1300	1300	1300
Зев	E мм	350	410	350	410	410	410	410	410	410	410	410	410	410	510	510	410	410	410	410	410	410	410	410	510	510	510	610	610	410	410	510	510	410	410	510	510	510	610	610	610	610	510	510	510	610	610	610	610	410	510	510	510	610	610	610	610	610	610	610
Высота стола	F мм	850	900	850	900	900	900	900	900	900	900	900	900	900	1000	1020	900	900	900	900	900	900	900	900	1000	1100	900	800	800	900	900	1000	900	1100	1100	1100	900	900	900	800	800	800	900	900	900	900	800	800	800	900	900	900	900	900	800	800	800	750	750	750
Ширина стола	G мм	90	90	90	90	90	90	90	90	90	90	200	220	240	240	240	90	160	220	90	90	160	200	220	240	240	240	440	480	90	160	240	240	180	180	200	240	240	240	340	380	400	200	240	240	240	320	360	400	160	160	220	220	240	280	320	360	400	440	480
Длина	L мм	2150	2250	2900	3250	3750	3750	3750	4250	4250	4250	4550	4550	4550	4550	4900	4900	5100	5100	5100	5100	5150	5150	5350	5450	5450	5900	5900	5900	5280	5320	5600	6100	7500	7500	7650	7900	7900	7900	7900	7900	7900	8500	8500	8500	8500	8500	8500	8500	9500	9500	9600	9600	9650	9650	9650	9650	9500	9600	9700
Высота	H мм	2300	2750	2300	2750	2750	2800	2800	2800	2800	2800	2850	2900	3200	3470	3750	2800	2900	3150	2800	2850	3000	3000	3150	3470	3850	3650	4600	5000	2800	3000	3470	3700	3200	3350	3750	3700	3900	4100	4350	4800	5000	3750	3850	3950	4250	4400	5000	5100	3700	4000	4000	4200	4250	4500	5200	5200	5600	5700	5900
Ширина	W мм	1650	1960	1650	1960	1960	1950	2050	1950	2050	2150	2250	2350	2450	2650	2650	2150	2250	2450	2100	2150	2250	2350	2450	2650	2650	2650	3300	3700	2150	2250	2650	2650	2350	2450	2650	2650	2650	3050	3250	3400	3700	2650	2650	2650	3050	3250	3400	3700	2500	2650	2650	2950	3050	3250	3400	3700	4350	4700	4700
Масса	кг	3200	4300	4100	5800	6200	7000	8400	7600	8800	9600	11700	15200	17500	21500	27700	11100	12800	20800	10800	12100	14000	16900	22600	27000	32500	38000	77670	92070	11100	14800	27300	39600	26000	32000	40600	44000	50000	63000	72320	93720	106630	48000	53000	63000	71000	85070	107270	128000	49000	55000	63000	71000	90000	96640	121860	136110	210000	277000	320000
Скорость по осям X1,X2	мм/с	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500
Скорость по осям R1,R2	мм/с	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350
Скорость по осям Z1,Z2	мм/с	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

Комплектация

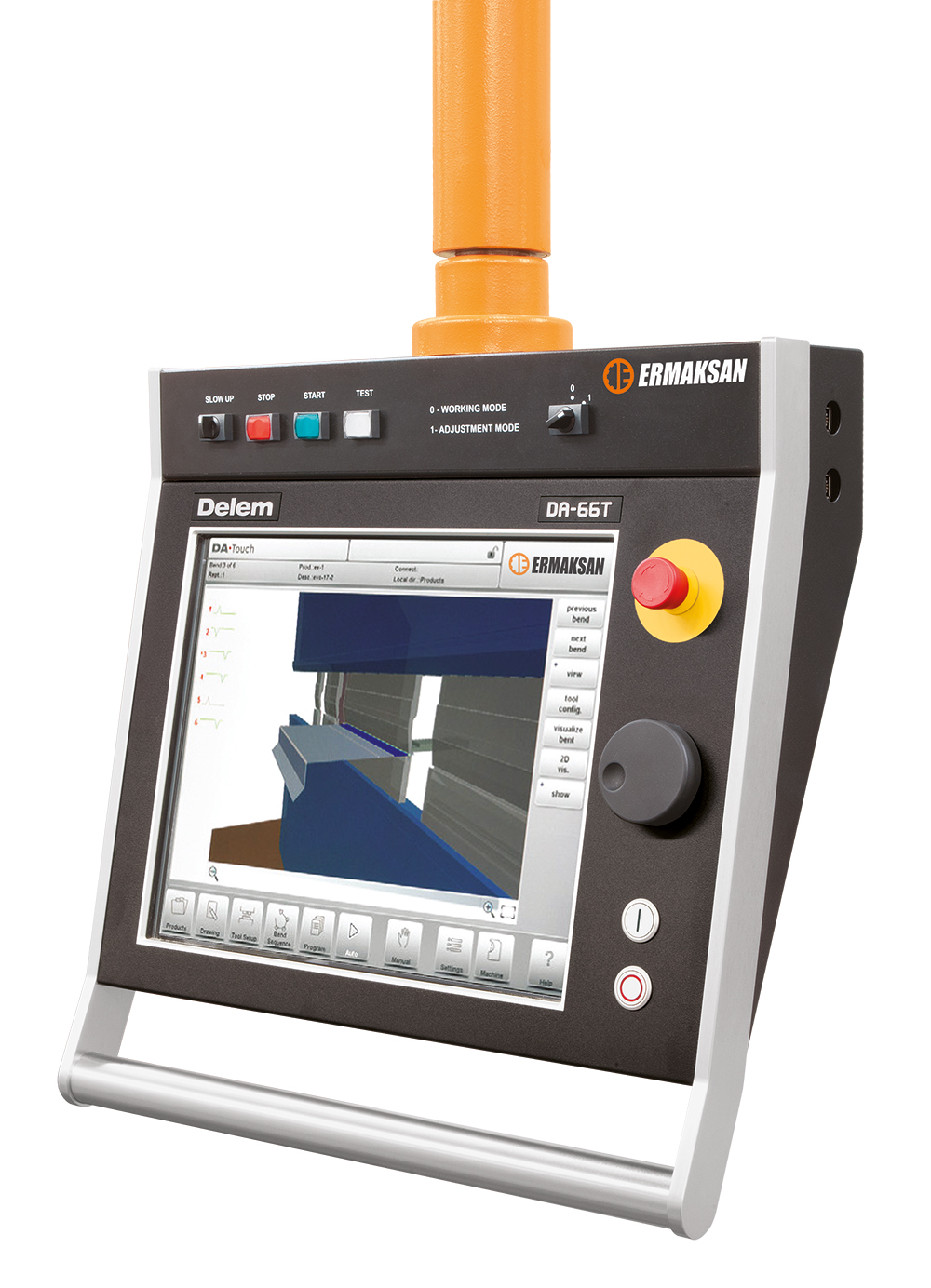

Контроллер Delem DA-66T 2D

Современный контроллер ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного остановки, маховик, кнопки пуска и остановки.
