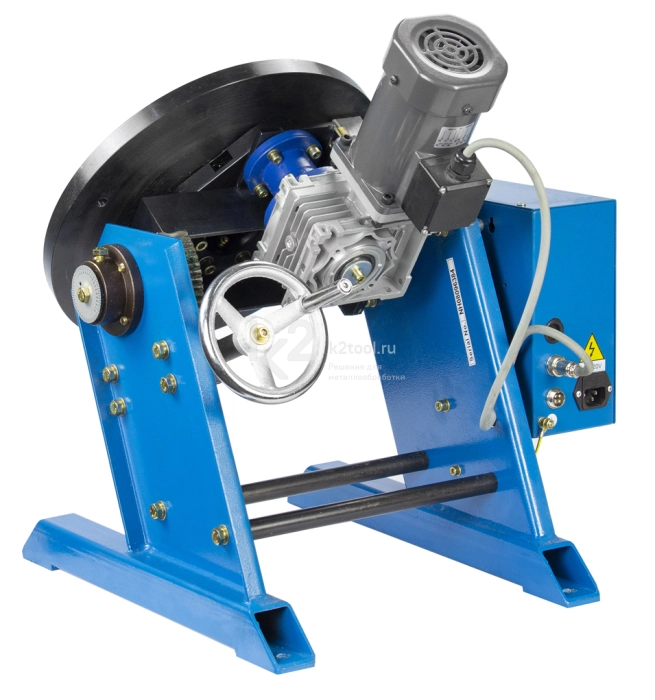

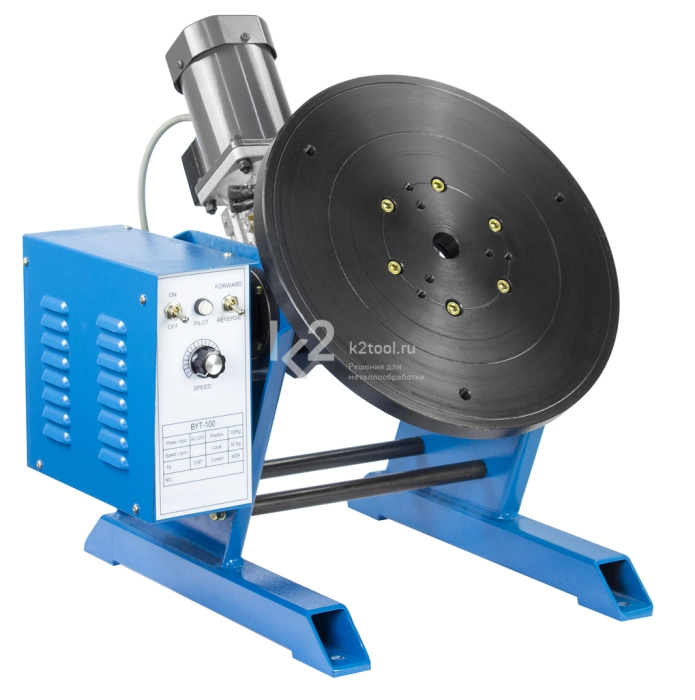

У сварочных позиционеров серии BYT в центре планшайбы имеется отверстие.

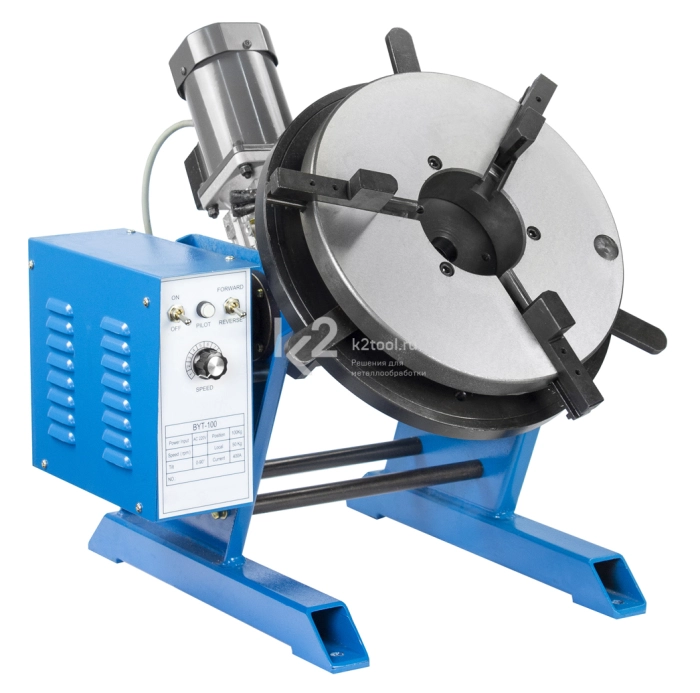

BYT-100 B оснащен патроном D-300 для обеспечения зажима и автоматической сварки круглых сварных заготовок и резки.
Cварочные позиционеры серии BY малой грузоподъёмности обеспечивают величину угла наклона до 90°. Благодаря бесступенчатому частотно-регулируемому приводу позиционер BY-100 вращает заготовку, установленную на планшайбу при помощи специальных зажимов, со скоростью 1-7/2-15 об/мин (горизонтально/вертикально).
Таким образом качество и скорость произведения кольцевых швов значительно повышаются вне зависимости от типа сварки (автоматическая, полуавтоматическая, ручная). Конструкция сварочного позиционера максимально проста и удобна, нет необходимости в монтаже.
Особенности
- Широкий диапазон угла наклона до 90°.
- Конструкция сварочного позиционера максимально удобна, нет необходимости в монтаже и сложном техническом обслуживании.
- В комплекте идёт патрон для сварочного позиционера D-300. Возможна поставка без патрона.
Технические характеристики
| Параметры сети | 220 В, 50/60 Гц |
| Грузоподъемность | 100 кг (планшайба расположена горизонтально) |
| 50 кг (планшайба расположена вертикально) | |
| Диаметр планшайбы | 345 мм |
| Скорость вращения планшайбы (горизонтально/вертикально) | 0,5-5 об/мин |
| Угол наклона | 0-90° |
| Макс. эксцентриситет | 100 мм |
| Макс. смещение центра тяжести | 100 мм |
| Режим наклона | Ручной |
| Мощность привода вращения | 12 Вт |
| Диаметр центрального отверстия | 25 мм |
Комплектация
- Позиционер сварочный BYT-100 B.
- Блок управления.
- Педаль управления.
- Шнур питания.
- Инструкция по эксплуатации.
- Патрон D-300.
