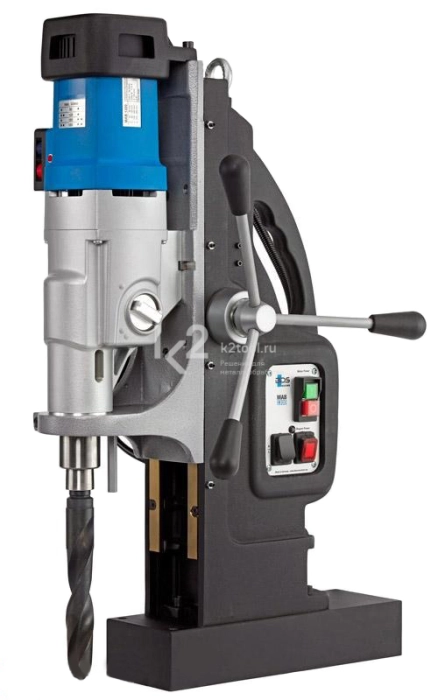

Мощный и универсальный магнитный станок с автоподачей. Сверление кольцевыми фрезами производится в диапазоне от 12 мм до 130 мм. В автоматическом режиме при постоянной подаче СОЖ работает со спиральными сверлами диаметром до 45 мм и коронками диаметром до 60 мм. Для сверления большего диаметра, чтобы избежть отрыва магнита от металла, необходимо использовать коронки с твердосплавынми напайками или же работать в ручном режиме с установкой упорного суппорта, ограничивающего рабочий ход шпинделя станка.
Преимущества
- Дополнительный узел поддержки шпинделя.
- Плавная регулировка оборотов в четырех диапазонах.
- Максимальный ход шпинделя станка — до 310 мм.
- Реверс.
- Бесшумность надежность и долговечность редуктора. Шестерни работают в масляной ванне.
- Основание с увеличенной силой притяжения к неровным поверхностям.
- Система защиты от перегрузки.
- Посадочное гнездо шпинделя — Конус Морзе 4.
- Оснащена сервосистемой Power — Assist для облегчения сверления.
Автоматическая подача
|
Ручной возврат
|
Электронное регулирование крутящего момента
|
Реверсивный двигатель
|
Магнитный индикатор
|
Шпиндельный конус МТ-4 (КМ-4)
|
Технические характеристики
| Мощность двигателя
|
2300 Вт
|
| Параметры сети
|
230 В АС, 50–60 Гц
|
| Рабочий ход
|
310 мм
|
| Сила притяжения магнитного основания
|
50000 Н
|
| Скорость 1
|
30–80 об/мин
|
| Скорость 2
|
50–120 об/мин
|
| Скорость 3
|
130–350 об/мин
|
| Скорость 4
|
210–550 об/мин
|
| Масляная ванна редуктора
|
Есть
|
| Электронные системы защиты
|
Есть
|
| Предохранительная муфта
|
Есть
|
| Термозащита
|
Есть
|
| Контроль крутящего момента
|
Есть
|
| Плавная регулировка частоты вращения
|
Есть
|
| Индикатор усилия магнита
|
Есть
|
| Контроль износа угольных щеток
|
Есть
|
| Макс. диаметр корончатых сверл
|
130 мм
|
| Макс. диаметр спиральных сверл
|
45 мм
|
| Зенкование
|
80 мм
|
| Нарезание резьбы
|
М42
|
| Макс. развертывание
|
50 мм
|
| Размеры магнитного основания
|
120×360×65 мм
|
| Масса
|
51 кг
|
| Крепление инструмента
|
Weldon 32
|
| Шпиндельный конус
|
КМ 4
|
| Подача
|
Автоматическая, с плавной регулировкой
|
| Подача
|
Автоматическая
|
Ручная
|
Корончатое сверло,
короткое, 30 мм
|
∅12–60 мм
|
∅12–130 мм
|
Корончатое сверло,
длинное, 55 мм
|
∅12–60 мм
|
∅12–100 мм
|
Корончатое сверло,
длинное, 110 мм
|
∅20–60 мм
|
∅20–100 мм
|
|
Спиральное сверление
|
∅32 мм
|
∅45 мм
|
|
Развертывание
|
≤∅50 мм
|
|
|
Зенкование
|
|
≤∅80 мм
|
|
Нарезание резьбы
|
|
≤М42
|
Комплект поставки
- Магнитный сверлильный станок MAB 1300 V.
- Выталкивающие штифты ZAK 075 + 090 + 100 + 120.
- Пластиковый кейс для транспортировки.
- Предохранительная цепь.
- Клин для выбивания инструмента.
- Патрон для корончатых сверл КМ4 / Weldon 19.
- Патрон для корончатых сверл КМ4 / Weldon 32.
- Г-образный шестигранный ключ на 6 и 8 мм.
- Руководство по эксплуатации.
Аксессуары
|
| Упорный суппорт.
|
