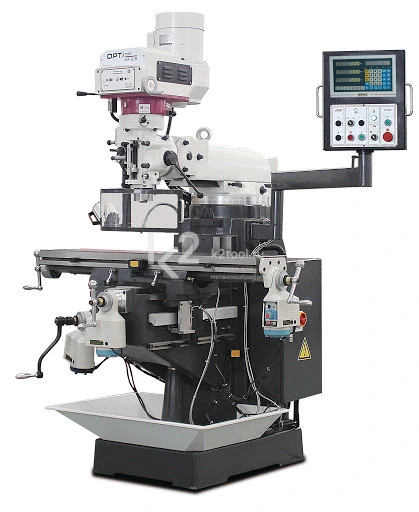

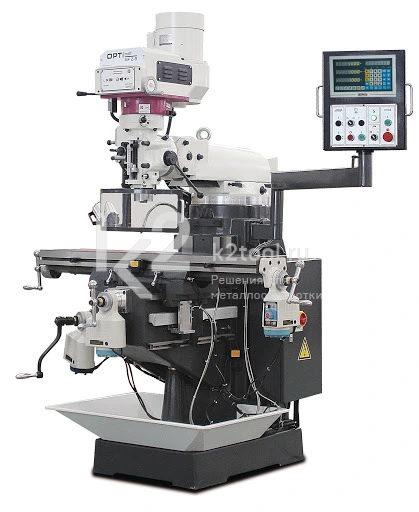

Фрезерный станок Optimum OPTImill MF 4-B

Фрезерный станок Optimum OPTImill MF 4-B

Optimum Maschinen
  • Торцевая фреза: Ø 76 мм.
  • Рассверливание: Ø 25 мм.
  • Конус шпинделя: ISO40.
  • Частота вращения: 60-4200 об/мин.

Самовывоз со склада
Бесплатно
Транспортная компания
По всей России
Илья Тарасов
Руководитель направления мехобработки

Модель MF 4-B — многофункциональный сверлильно-фрезерный станок с механически бесступенчатым приводом для профессионального использования.

Особенности

  • Станина из высококачественного мелкозернистого чугуна.
  • Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм.
  • Бесступенчатое управление скоростью.
  • Вращение вправо / влево для нарезания резьбы.
  • Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°.
  • Ось Y с плоской направляющей.
  • Поворотная на ±45° сверлильно-фрезерная головка.
  • Система охлаждения.
  • Правое и левое вращение.
  • Автоматическая подача пиноли, 3-ступенчатая 0,04-0,15 мм/об.
  • Подача двигателя по осям X, Y и Z.
  • Точная микроподача.
  • Фрезерный шпиндель с прецизионным подшипником.
  • Тормоз шпинделя.
  • Шкала глубины сверления и штрок.
  • Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости.
  • Централизованная смазка.
  • Регулируемый по высоте защитный экран с микровыключателем, защищающий от летящей стружки оператора.
  • Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.

Технические характеристики

Параметры питания 400 В, ~50 Гц, 3-фазный
Общая мощность 3 кВт
Мощность двигателя 2,2 кВт
Мощность системы подачи СОЖ 90 Вт
Макс. диаметр торцевой фрезы 76 мм
Макс. диаметр концевой фрезы 20 мм
Макс. диаметр рассверливания 25 мм
Макс. диаметр сверления 24 мм
Шпиндель
Ход пиноли 127 мм
Диаметр пиноли 86 мм
Конус шпинделя ISO 40, DIN 2080
Расстояние до стола 405 мм
Вылет оси 0-420 мм
Фрезерная головка
Частота вращения 60-4200 об/мин
Кол-во скоростей 2
Ход головки 470 мм
Поворот по X-Y плоскости ±90°
Поворот по Z-X плоскости ±45°
Автоподача 0,038 / 0,076 / 0,152 мм/об
Горизонтальный стол
Габариты 1370×254 мм
Макс. нагрузка 300 кг
Ширина Т-пазов 16 мм
Расстояние между Т-пазами 63 мм
Кол-во Т-пазов 3
Ручное перемещение
По оси X 820 мм
По оси Y 410 мм
По оси Z 400 мм
Автоматическое перемещение
По оси X 740 мм
По оси Y 330 мм
По оси Z 320 мм

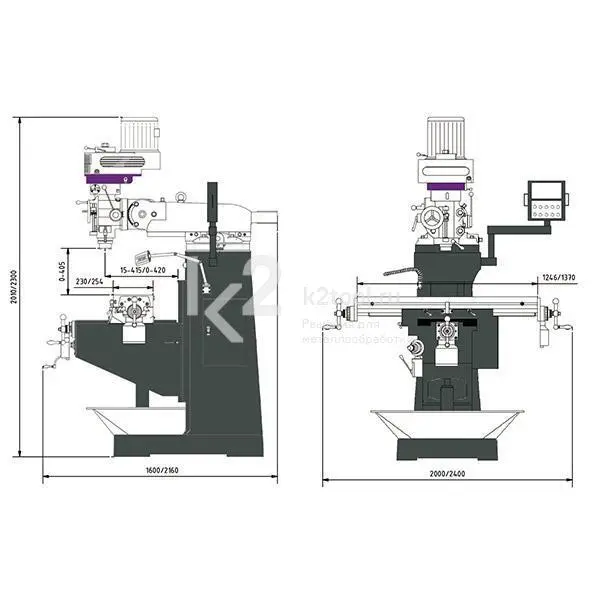

Габариты 2400×2160×2300 мм
Масса 1260 кг
