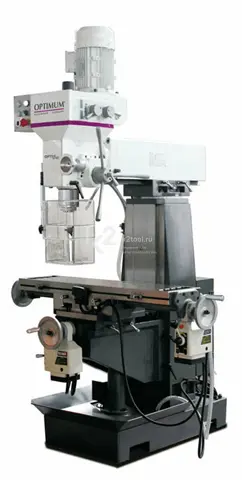

Модель MT 50E — универсальный сверлильно-фрезерный станок с автоматической подачей стола по осям X и Y.
Особенности
- Литая станина, уменьшающая вибрации.
- Легко читаемый цифровой дисплей.
- Светодиодная лампа.
- Поворотная влево и вправо на 45° фрезерная головка.
- Автоматическая подача стола по осям X и Y.
- Автоматический и регулируемый ограничитель по оси X.
- Механическая муфта шпинделя для сверления над пиноли.
- Масляная ванна зубчатого приводного механизма шпинделя.
- Правое/левое вращение шпинделя.
- Муфта для переключения с ручной грубой подачи на ручную точную подачу.
- Большой диапазон вылета оси шпинделя по оси Y от 250 до 650 мм.
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью и регулируемыми клиньями.
- Регулируемый по высоте защитный экран с микровыключателем, предназначенный для защиты оператора от стружки.
- Крупногабаритное основание XY с направляющими типа «ласточкин хвост», точно обработанная поверхность с Т-образными пазами и регулируемыми клиньями по всем осям, поворот на ± 45 °.
- Система охлаждения.
Технические характеристики
| Параметры сети | 0,85-1,5 кВт, 400 В (3-х фазный) ~50 Гц |
| Система подачи СОЖ | 40 Вт |
| Конус шпинделя | ISO 40 |
| Общая мощность | 2 кВт |
| Макс. диаметр торцевой фрезы | 63 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Макс. диаметр рассверливания стали | 30 мм |
| Макс. диаметр сверления стали | 25 мм |
| Габариты стола | 1000×240 мм |
| Расстояние от шпинделя до стола | 60-360 мм |
| Вылет вертикального шпинделя | 250-650 мм |
| Поворот шпинделя | ± 45° |
| Частота вращения шпинделя | 115-1750 об/мин |
| Кол-во скоростей шпинделя | 4×2 |
| Кол-во Т-пазов стола | 4 |
| Ширина Т-пазов стола | 14 мм |
| Расстояние между Т-пазами стола | 50 мм |
| Максимальная грузоподъемность | 150 кг |
| Ручное перемещение по оси X | 580 мм |
| Ручное перемещение по оси Y | 230 мм |
| Ручное перемещение по оси Z | 320 мм |
| Автоматическое перемещение по оси X | 500 мм |
| Автоматическое перемещение по оси Y | 150 мм |
| Патрон шпинделя | М16 |
| Поворот фрезерной головки в плоскости Z-X | ± 45° |
| Габариты | 1360×1520×2080 мм |
| Масса | 760 кг |
Комплект поставки
- Зубчатый патрон 3-16 мм / B18.
- Сверлильный патрон оправки ISO40 / B18.
- Т-образные гайки.
- Выталкиватель.
- Переходник ISO40-КМ 3 / КМ 3-КМ 2.
- Насос охлаждающей жидкости.
- Комплект инструментов.
