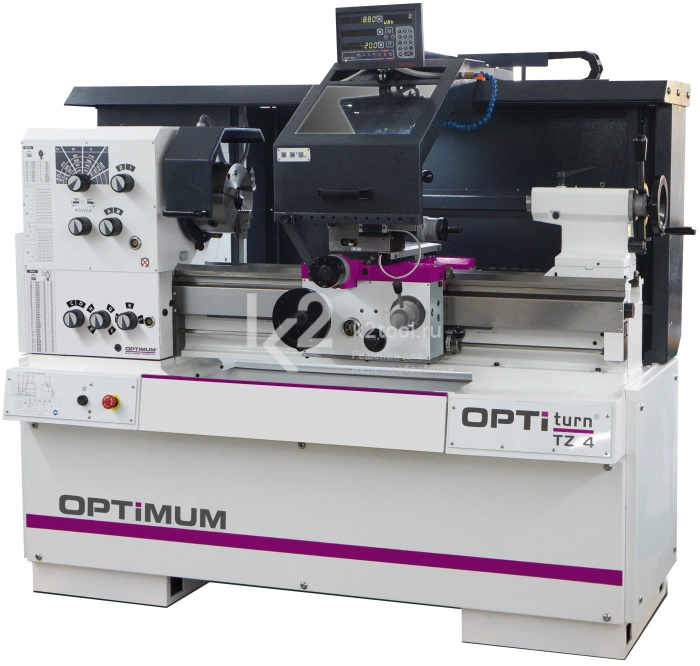

Прецизионный токарный станок OPTIturn TZ 4 с вращающимся центром и быстросменным стальным держателем предназначен для точной и высокоскоростной обработки деталей.
Особенности
- Закаленный и шлифованный шпиндель регулируется разрезной гайкой.
- Безопасные маховики с функцией разблокировки по осям X и Z.
- Плавное сокращение частоты вращения шпинделя осуществляется при помощи главного двигателя с защитным выключателем и электрическим тормозом.
- Направляющая оси Z закалена и отшлифована.
- Зона подачи и нарезания резьбы точно градуирована.
- Шкаф управления с электронной системой постоянной подачи тока 24 В для бесперебойной работы.
- Гибкий кабель-канал для прокладки проводки, все контакторы и реле от Siemens или Schneider.
- Станок оснащен шлангом подачи охлаждающей жидкости и дополнительной панелью управления с мембранной клавиатурой.
- Светодиодная лампа полностью освещает рабочую зону.
- Часть рабочего пространства закрывает экран с защитой от попадания крупногабаритной стружки.
- Направляющий и подающий валы помещены в защитный кожух.
- Маховики каретки и двухканальный переключатель направления движения протестированы в соответствии со стандартом EN 23125.
- Выключатель с расчетом жизненного цикла протестирован в соответствии со стандартом EN ISO 13849.
- Опционально доступны сменные шестерни для дюймовой и модульной резьбы.
Панель управления с ударными аварийным выключателем.
Надежная станина с малым углом скольжения и повышенным энергопотреблением.
Устройство цифровой индикации Newall DP 700 с сенсорным датчиком для определения скорости вращения шпинделя.
Съёмный лоток для сбора стружки с индикатором положения.
Технические характеристики
| Продольная подача | 0,0263-1,8416 мм/об |
| Кол-во подач | 48 |
| Поперечная подача | 0,0133-0,9321 мм/об |
| Кол-во подач | 48 |
| Нарезание метрической резьбы | 0,2-14 мм/об |
| Кол-во шагов метрической резьбы | 26 |
| Нарезание дюймовой резьбы | 1-80 ниток/дюйм |
| Кол-во шагов дюймовой резьбы | 42 |
| Нарезание модульной резьбы | 3-200 ниток/π |
| Кол-во шагов модульной резьбы | 33 |
| Нарезание питчевой резьбы | 0,1-7 мм/об |
| Кол-во шагов питчевой резьбы | 44 |
| Конус шпинделя | КМ6 |
| Патрон шпинделя | DIN ISO 702-1 №5 A-2 |
| Диаметр сквозного отверстия шпинделя | 52 мм |
| Диаметр отверстия патрона шпинделя | 52 мм |
| Конус пиноли | МК3 |
| Диаметр пиноли | 50 мм |
| Ход пиноли | 110 мм |
| Перемещение верхнего суппорта | 112 мм |
| Перемещение поперечного суппорта | 212 мм |
| Перемещение каретки | 800 мм |
| Высота центров | 200 мм |
| Макс. ширина рабочей зоны | 800 мм |
| Макс. диаметр над станиной | 400 мм |
| Макс. диаметр над верхней направляющей | 245 мм |
| Ширина станины | 260 мм |
| Регулировка скорости | Электронная |
| Кол-во скоростей | 16 |
| Частота вращения | 45-1800 об/мин |
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 3000/4500 Вт |
| Номинальная мощность электрического соединения | 6000 Вт |
| Мощность системы подачи смазывающе-охлаждающей жидкости | 125 Вт |
| Габариты | 1960×1060×1690 мм |
| Масса | 1250 кг |
Комплектация
- Токарный станок OPTIturn TZ 4.
- Быстросменный стальной держатель инструмента SWH 5-B, 25×120 тип D для квадратных резцов.
- Неподвижный люнет Ø 10-130 мм.
- Подвижный люнет Ø 10-100 мм.
- Фиксированный центр МК3.
- Переходная втулка МК3 и МК6.
- Комплект сменных шестерен для нарезания резьбы.
- Встроенная система охлаждения.
- Первичная заправка станка качественным маслом.
- Рабочий инструмент.
