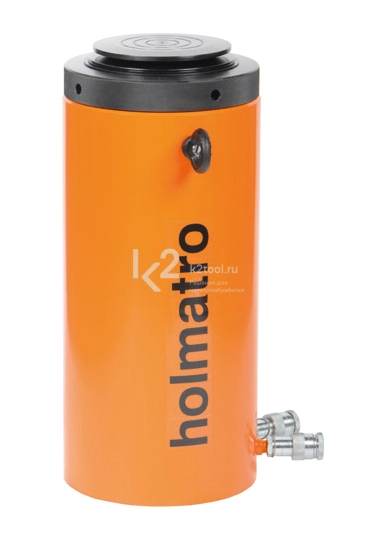

Домкрат двойного действия с гравитационным возвратом и блокировочной гайкой на плунжере для механического закрепления груза. Домкрат имеет малую высоту в закрытом положении из-за продуманного возврата плунжера.
Преимущества и возможности
- Малая высота в закрытом положении и максимальная устойчивость к боковой нагрузке 10% позволяют применять домкрат в различных условиях.
- Двойное действие для контролируемого подъема и опускания. Встроенные предохранительные клапаны защищают от избыточного давления при возврате.
- Многозаходная и закругленная резьба на плунжере для более быстрого позиционирования блокировочной гайки и легкого удаления грязи.
- Твердое хромирование стенок домкрата для повышения износостойкости и защиты от коррозии.
- Блокировочная гайка с термообработкой QPQ, оптимизированным захватом и 4 отверстиями для фиксации и разблокировки.
- Плоская опора легко заменяется на наклонную для снижения эксцентрической нагрузки.
- Защитная крышка для предотвращения попадания воды и грязи в цилиндр во время хранения.
Технические характеристики
| Грузоподъемность | 150 т |
| Ход штока | 300 мм |
| Высота в закрытом положении | 580 мм |
| Нагрузка на цилиндр | 1544 кН / 157,4 т |
| Рабочее давление | 720 бар / 72 МПа |
| Эффективная площадь давления (пресс) | 214,3 см2 |
| Эффективная площадь давления (возврат) | 37,7 см2 |
| Максимальная устойчивость к боковой нагрузке | 10% |
| Объем масла (эффективный) | 5299 см3 |
| Объем масла (пресс) | 6308 см3 |
| Объем масла (возврат) | 1009 см3 |
| Тип действия | двусторонний |
| Тип возврата | гидравлический |
| Материал корпуса | сталь |
| Тип цилиндра | блокировочная гайка |
| Соединение | A 118 |
| Вес | 112,9 кг |
| Стандарт ASME | B30.1 |
| Артикул | 100.122.131 |
Размеры
| Высота в закрытом положении | A | 580 мм |
| Внешний диаметр | B | 194 мм |
| Диаметр штока | C1 | 105 мм |
| Диаметр опорной головки | C2 | 72 мм |
| Длина муфты | D | 75 мм |
| Расстояние от основания до входного отверстия | E | 58 мм |
| Высота корпуса | F | 526 мм |
| Расстояние от основания до возвратного отверстия |
P | 83 мм |
| Расстояние от основания до ручки | T | 296 мм |
| Диаметр ручки | U | 54 мм |
| Угол | A1 | 23° |
| Угол | A2 | 90° |
Стандартная комплектация
- Соединительная муфта с внутренней резьбой A 118.
- Наклонная опора.
