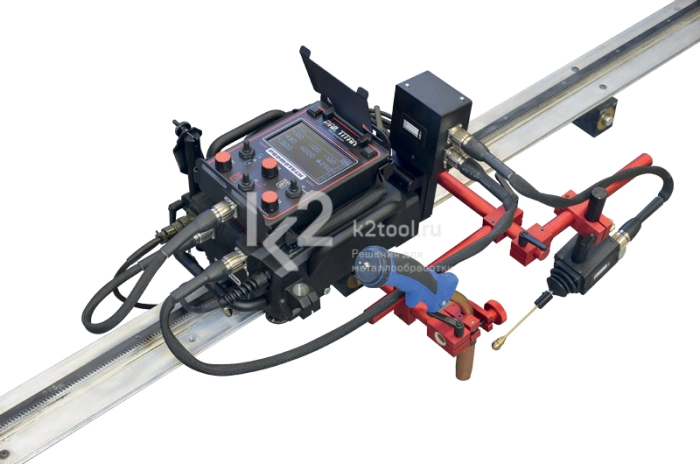

Сварочная каретка Promotech Rail Titan

Сварочная каретка Promotech Rail Titan

Promotech

Модульная сварочная каретка, предназначенная для осуществления сварных швов, в том числе по неровной поверхности.

Цена с НДС
1 024 128 ₽
В наличии на складе
Самовывоз со склада
Бесплатно
Транспортная компания
По всей России

Rail Titan — это полностью модульный автоматический трактор, который может быть сконфигурирован для TIG-MIG-MAG сварки, кислородной или плазменной резки на прямых и изогнутых листах, трубах и обечайках.

Линейный осциллятор горелки обеспечивает прямые, треугольные, трапециевидные и квадратные траектории сварки. Rail Titan перемещается по сверхгибким, полугибким, жестким или кольцевым направляющим, которые фиксируются на черных металлах с помощью магнитных блоков и на цветных металлах с помощью вакуумной рельсовой системы, состоящей из вакуумного насоса и вакуумных блоков.

Линейный осциллятор для прямых, треугольных, трапециевидных и квадратных сварных швов Направляющие на заказ отOD 3 до 10 м Кольцевая направляющая от OD 200 мм до 3 м
Вертикальная скорость 0-250 см/мин Горизонтальная скорость 0-250 см/мин Сверхгибкая направляющая
мин. OD 1500 мм
мин. ID 3400 мм
Стежковая сварка Непрерывная сварка Мин. радиус выпуклости для полугибких направляющих 5 м

Траектория колебаний

Сварочная каретка Promotech Rail Titan

  1. Трапеция. Сварочная каретка непрерывно движется даже в режиме ожидания. Траектория сварки определяется скоростью колебаний и задержкой в центральной и крайних точках.
  2. Квадрат. Сварочная каретка движется только во время задержки и останавливается во время поперечного хода осциллятора. На параметры шва влияет только время задержки.
  3. Треугольник. Трактор перемещается только во время колебаний. И трактор, и осциллятор останавливаются в точках задержки колебаний.
  4. Прямая. Каретка перемещается непрерывно при отключенной осцилляции.

Особенности

  • Подходит для TIG сварки (устойчивость к ВЧ поджигу).
  • Прочная конструкция с литым алюминиевым корпусом.
  • Эргономичный пульт дистанционного управления с интуитивными и удобными ручками делает возможным регулировку без поднятия сварочной маски.
  • Программируемая траектория стежковых швов.
    • Подходит для различных видов работ по окружности и неровной поверхности с минимальным радиусом 100 мм.
    • Кольцевые направляющие для заготовок с внешним диаметром от 200 мм до 3 м.
    • Сверхгибкие направляющие для заготовок с внешним диаметром от 1500 мм и выше.
  • Полугибкие направляющие могут сгибаться для работы на радиусах от 5 метров без деформации.
  • Тактильный датчик слежения за сварочным швом позволяет корректировать положение горелки (по вертикали и горизонтали) как при наличие колебаний, так и без них.
  • Разъемы подключения нового типа обладают устойчивостью перед ВЧ поджигом, а также облегчают затягивание и ослабление соединений.
  • Подходит для всех позиций сварки как ферромагнитных, так и неферромагнитных материалов, благодаря зубчато-реечному приводу и различным направляющим, оснащенным магнитными или вакуумными блоками.
  • Rail Titan производит стабильно высококачественные сварные швы и резку за значительно меньшее время, чем при работе вручную.
  • Широкий диапазон входного напряжения: 100-240 В, 50-60 Гц 1ф (однофазный).
  • Широкий ассортимент направляющих, подходящих для различных поверхностей, в том числе и круговой сварки с минимальным радиусом 100 мм.
Сварочная каретка Promotech Rail Titan Рычаг с фиксатором для крепления на рельсе.
Сварочная каретка Promotech Rail Titan Силиконовые вставки защищают от грязи и брызг.
Сварочная каретка Promotech Rail Titan Новый тип сигнальных подключений.
Сварочная каретка Promotech Rail Titan TIG сварка для сварки титановых листов.

Технические характеристики

Напряжение 240 В, 50-60 Гц
Мощность 60 Вт

Положение сварки (согласно EN ISO 6947 и AWS / ASME)

Горизонтальное PA/1F/1G; PB/2F; PC/2G; PD/4FP; E/4G
Вертикальное PF/3G; PG/3F; PG/3G

Крепление к трубам и круглым заготовкам

Кольцевые направляющие 200 мм — 3 м
Сверхгибкие направляющие внешний диаметр минимум 1,5 м
Сверхгибкие направляющие внутренний диаметр минимум 3,4 м
Полугибкие направляющие минимум 10 м
Тип сварки MIG / MAG, TIG, кислородно-топливная, плазменная
Диаметр горелки MIG / MAG 16-22 мм
Минимальная толщина заготовки для магнитного зажима 5 мм
Горизонтальное тяговое усилие 400 Н
Вертикальное тяговое усилие 315 Н
Горизонтальная скорость 0-250 см/мин
Вертикальная скорость 0-250 см/мин
Тип колебаний Линейный
Траектория колебаний Прямой, треугольник, трапеция, квадрат
Амплитуда колебания 0,1-11,8 см
Скорость колебаний 10-200 см/мин
Время задержки колебаний в центре и на концах 0-5 с
Максимальное тяговое усилие осциллятора 100 Н
Масса (включая стандартные аксессуары) 13 кг
Артикул WOZ-0654-10-20-00-0

Сварка во всех пространственных положениях

Сварочная каретка Promotech Rail Titan

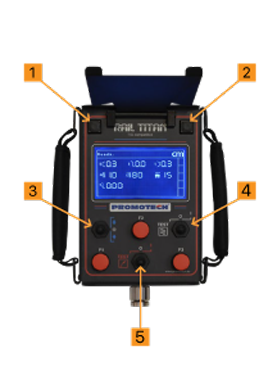

Пульт дистанционного управления

Сварочная каретка Promotech Rail Titan

1. Навигационная кнопка 1

2. Навигационная кнопка 2

3. Переключатель направления движения
(Вперед / О / Назад)

4. Кнопка включения осцилляции
(Tест / O / I)

5. Кнопка поджига
(Tест / O / I)

Стандартный комплект поставки



Дополнительные аксессуары

Направляющие рельсы
