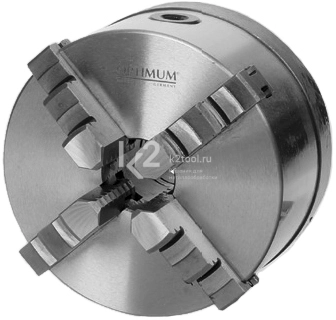

Четырёхкулачковый токарный патрон Ø 200 мм Camlock ASA D1-5" с центральным зажатием предназначен для крепления заготовки, детали или инструмента на шпинделе токарного станка.
Особенности
- Конструкция изготовлена из литого чугуна.
- Посадка осуществляется без фланца непосредственно на конус шпинделя.
- Точность радиального биения 0,06 мм.
- Крепление выполнено в соответствии со стандартом DIN ISO 702-2.
- Быстроразъёмное соединение Camlock стандарта DIN 55029.
Технические характеристики
| D | 200 мм |
| D3 | 52 мм |
| H | 109 мм |
| H1 | 86 мм |
| RL | 50 мм |
| Делительный круг | 104,8 мм |
| Camlock | №5 |
| Скорость вращения | 3000 об/мин |
Комплектация
- Четырёхкулачковый токарный патрон Ø 200 мм Camlock ASA D1-5".
- Комплект одночастных кулачков с возможностью переворота.
- Торцевой ключ для зажимного патрона.
